问题：PADS 改了PCB Decals ECO TO PCB封装没变

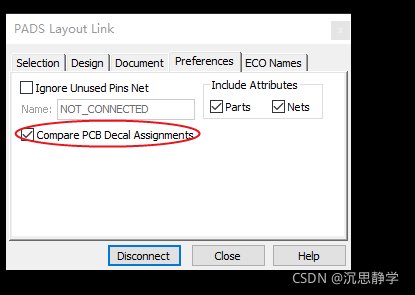

 解决方法1：勾选Compare PCB Decal Assignment，如上图

方法2：删掉其他PCB 匹配封装

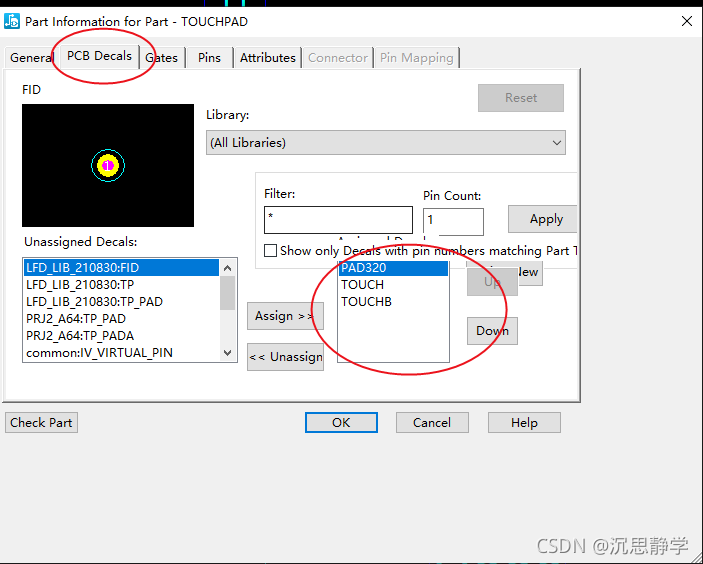

Logic选中元器件->Edit Part

选中 Edit Electrical

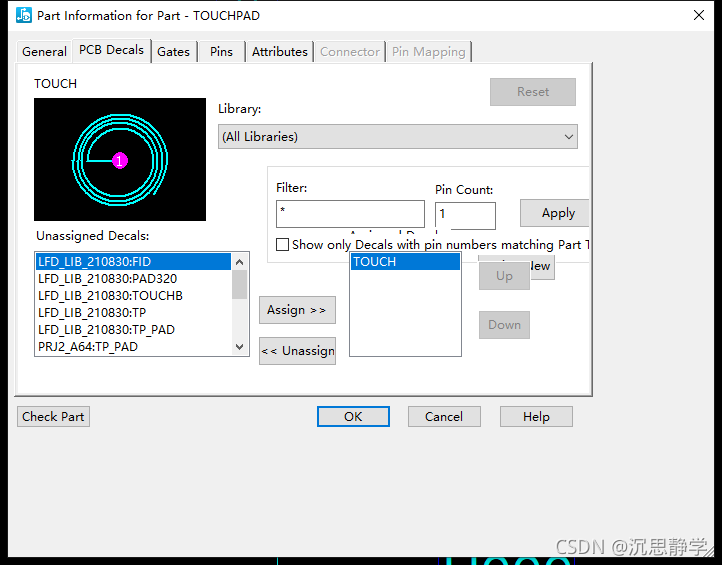

 只保留一个

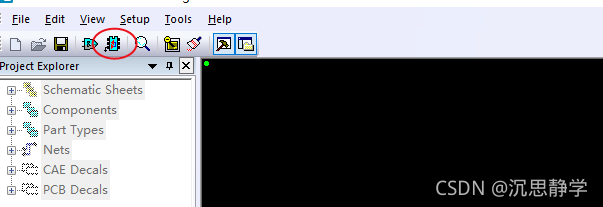

 然后重新ECO TO PCB

结论：方法1更方便
