NRF52832程序烧录失败原因

最新推荐文章于 2025-09-30 10:38:09 发布
原创 最新推荐文章于 2025-09-30 10:38:09 发布 · 2k 阅读 · 9 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机

本文解决了因 IROM1 地址设置错误导致的程序无法烧录问题。提供了正确的设置步骤，包括使用魔术棒功能调整设备配置，并指明了具体的 IROM1 地址范围。

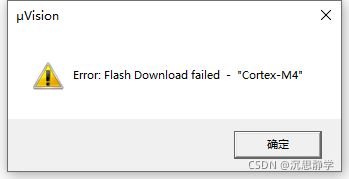

问题：提示

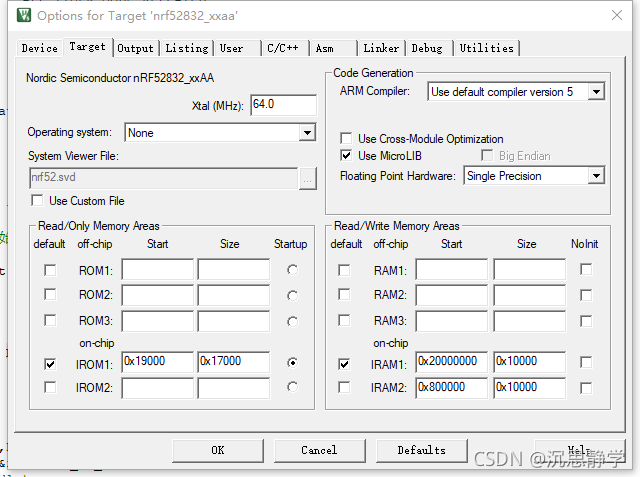

  问题查找：IROM1 地址设置错了，所以程序烧不进

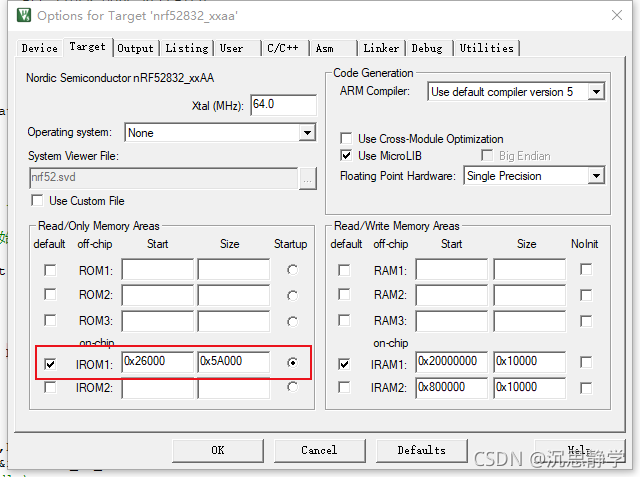

正确设置如下图：

方法二：

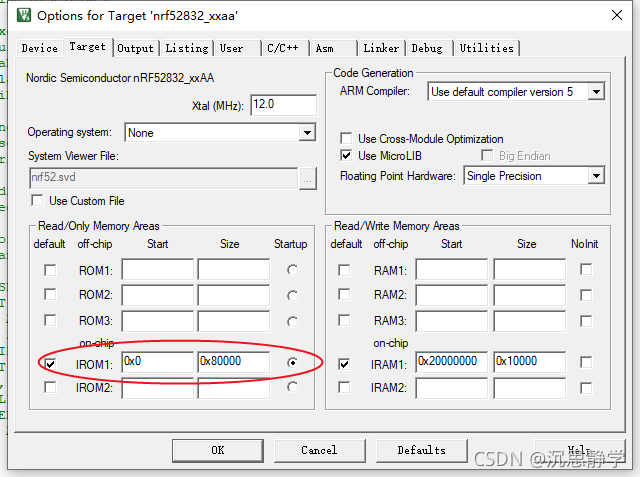

1.打开魔术棒->Device  重新选下nRf52832_XXAA (先选nrf52832_XXAB，再选XXAA)

 然后IROM1会改变

重新写入 0x26000     0x5A000



编译 烧录
