开关电源实战（三）FlyBack反激电源MAX668

已于 2025-03-21 20:09:36 修改
阅读量153 收藏
点赞数
分类专栏： 硬件电路学习 文章标签： 硬件工程 嵌入式硬件 学习
于 2025-03-17 20:07:34 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/zerokingwang/article/details/146096264
版权

系列文章目录

文章目录

芯片MAX668

功率水平可控制在20W，转化效率超过90%

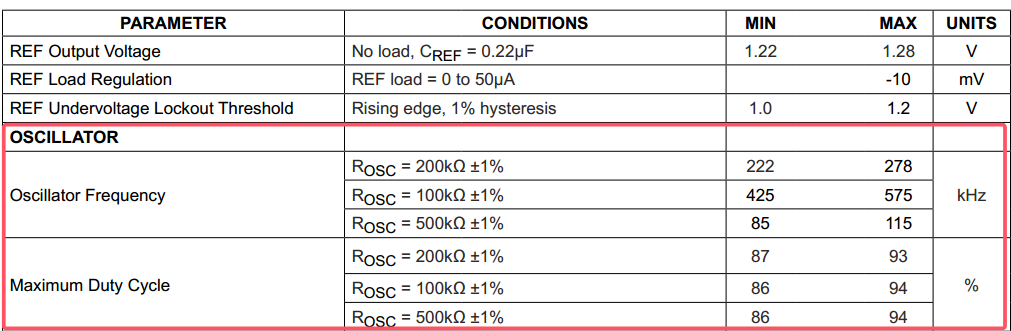

可调工作频率在100kHz至500kHZ

MAX669输入在1.8-28V之间，
MAX668在3-28V之间

静态电流有220uA，可以软启动

在这里插入图片描述
之前了解过FlyBack反激电源的原理，其输出电压其实和占空比，变压器匝数，输入电压三者有关，实际情况下芯片应该调整的是PWM的占空比吧。

在这里插入图片描述

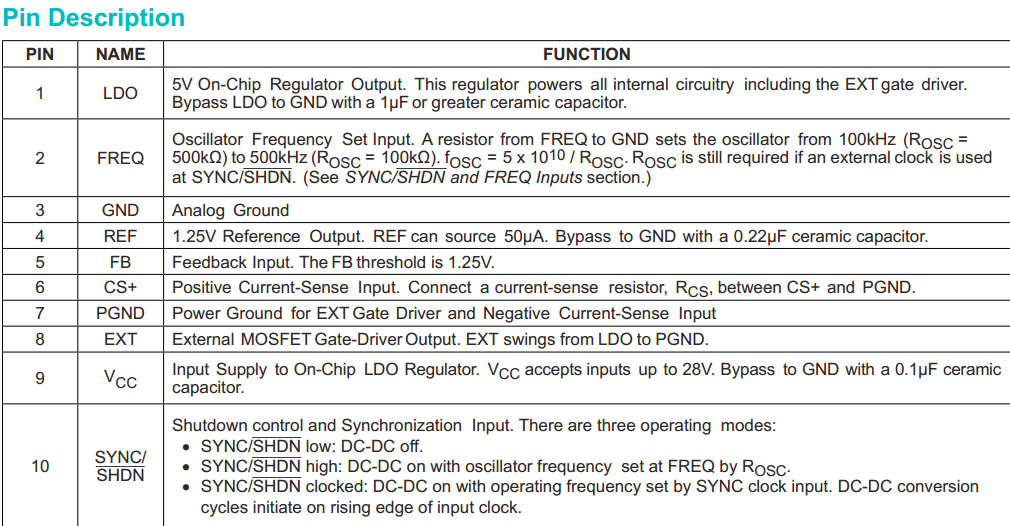

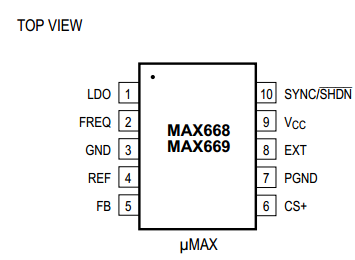

引脚功能：

在这里插入图片描述

LDO：片内5V稳压器输出。该稳压器为EXT栅极驱动器在内的所有内部电路供电。使用1
