《FPGA设计实战演练》学习笔记（二）FPGA核心板电路设计

除了《FPGA设计实战演练》，还补充了一些小梅哥《FPGA设计与验证》书中的内容

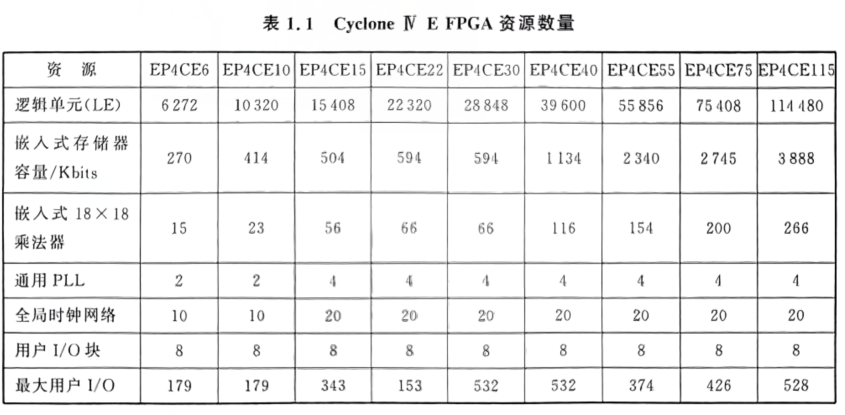

Cyclone IV E资源介绍

每个器件都有多个M9K存储器，每个存储器容量是9Kbit

电路设计架构

Cyclone III芯片的电源有三档：3.3v、2.5v、1.2v

3.3V是供给FPGA 的I/O电压,也是系统的其他外设芯片(如SDR SDRAM和SPI Flash)的电源电压;

2.5V是供给JTAG电路和FPGA的PLL电源所需要的;

1.2V则是FPGA 的内核电压（可查看quartus的工具中的PowerPlay Power Analyzer Tool中）。

PLL数字部分供电需要1.2v，可以直接由内核电压供电。（VCCD_PLLx）
PLL的模拟部分是2.5v供电，但是模拟电路最好用LDO提供，纹波要小。（VCCAx）
