FPGA数字电子技术复习笔记(二)COMS、NMOS、PMOS


大概是数字电路的第三节、第五节有关Verilog的部分

Verilog HDL描述CMOS电路

重点是要搞清楚pmos、nmos、cmos三种。

关键字已经定义好了 例如:

nmos N1(漏极、源极、控制栅极)

cmos C1(输出信号,输入信号,TN 管控制信号,TP 管控制信号)

关键词supply1、supply0分别定义了电源线和地线。

像这种coms类似的Verilog内置的基本单元。

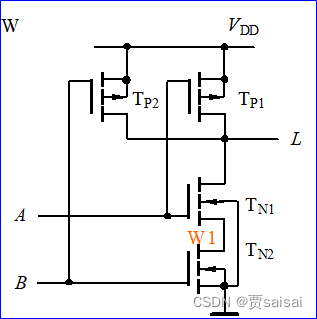

实例:试用Verilog语言的开关级建模描述CMOS与非门
在这里插入图片描述

module NAND2 (L,A,B)
