简单的ADC介绍
ADC的分辨率一般是12位，即把电压3.3V分成了4096（2^12）份，常见的数据对齐方式有左对齐和右对齐两种方法。
1.右对齐模式
比如10位的ADC，右对齐的时候，10位ADC的结果表示方式为ADCH:ADCL，ADCH是10bit结果的高2位，ADCL是10bit结果的低8位。
2.左对齐模式
比如是10位的ADC，左对齐的时候，ADCH是10bit结果的高8位，ADCL是10bit结果的低2位。
自然，右对齐的时候ADCH和ADCL组合起来自然就直接是我们所需要的值，所以选择右对齐的时候直接读取值就ok了，但是选择左对齐时，我们读出来的值相当于左移了6位，所以要在读出来的值后/64才是我们所需要的实际值。

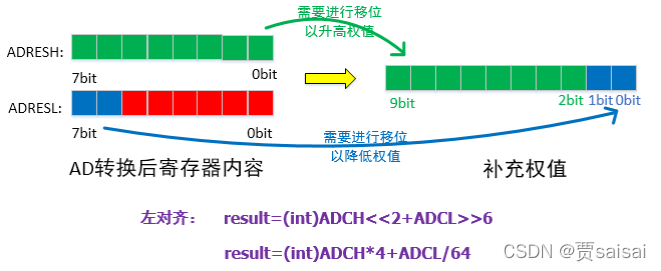

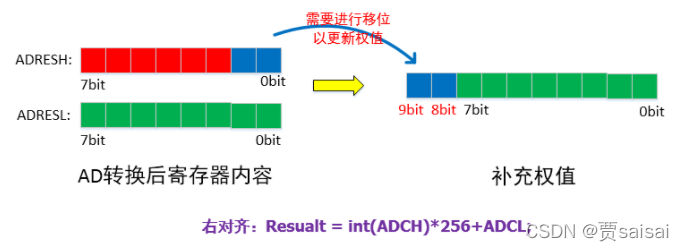

（当我们ADC分辨率是12位的话，左对齐相当于左移4位，如下图）
