在进行SPI配置时，教程中指导要配置为7，如下所示：

SPI_InitStructure.SPI_CRCPolynomial = 7; //CRC 值计算的多项式

但是STM32CubeMX中选择时，是一个类似如下的表达式：

这两个之间是怎样对照的呢？鼠标点击后，会如下图提示：

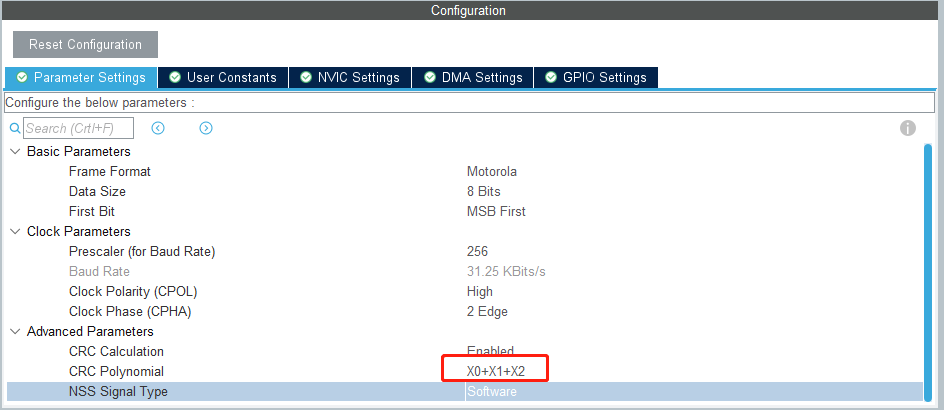

结合其他CRC教程，不难猜出a,b,c为对应的bit位，比如X1+X3,则代表bit1和bit3的值为1，也就是1010，十进制就是10，这里要写7，故表达式为X0+X1+X2，尝试输入该表达式，发现没有报错，生成源代码，确实是7的值：

static void MX_SPI2_Init(void)
{

  /* USER CODE BEGIN SPI2_Init 0 */

  /* USER CODE END SPI2_Init 0 */

  /* USER CODE BEGIN SPI2_Init 1 */

  /* USER CODE END SPI2_Init 1 */
  /* SPI2 parameter configuration*/
  hspi2.Instance = SPI2;
  hspi2.Init.Mode = SPI_MODE_MASTER;
  hspi2.Init.Direction = SPI_DIRECTION_2LINES;
  hspi2.Init.DataSize = SPI_DATASIZE_8BIT;
  hspi2.Init.CLKPolarity = SPI_POLARITY_HIGH;
  hspi2.Init.CLKPhase = SPI_PHASE_2EDGE;
  hspi2.Init.NSS = SPI_NSS_SOFT;
  hspi2.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_256;
  hspi2.Init.FirstBit = SPI_FIRSTBIT_MSB;
  hspi2.Init.TIMode = SPI_TIMODE_DISABLE;
  hspi2.Init.CRCCalculation = SPI_CRCCALCULATION_ENABLE;
  hspi2.Init.CRCPolynomial = 7;
  if (HAL_SPI_Init(&hspi2) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN SPI2_Init 2 */

  /* USER CODE END SPI2_Init 2 */

}
