本文探讨了冲击电流（Irush）与输入保护保险丝的关系，以PTC可复位保险丝为例，详细解析了保持电流、跳闸电流等关键参数，强调了在嵌入式硬件中正确选择保险丝的重要性，特别是在单片机和物联网设备中防止电流瞬态过载的保护措施。

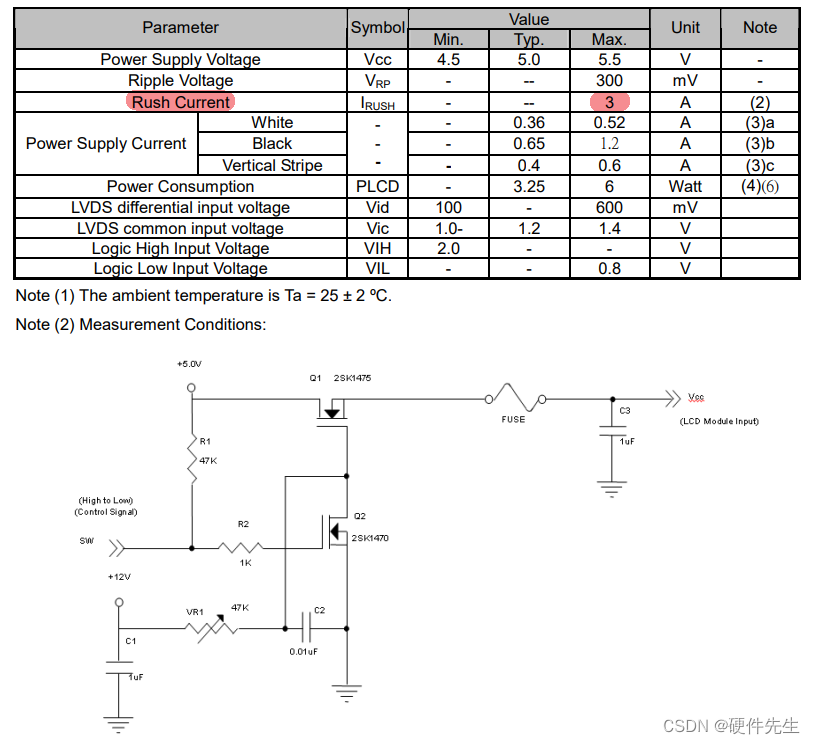

传说中有一种电流，叫冲击电流，规格书上写3A，那么为什么是3A，值得细品一番。
此图3A，乃输入保护保险丝（外国人称之FUSE）的保持电流。
比较有名的供应商，比如米国的 Littelfuse(力特)。

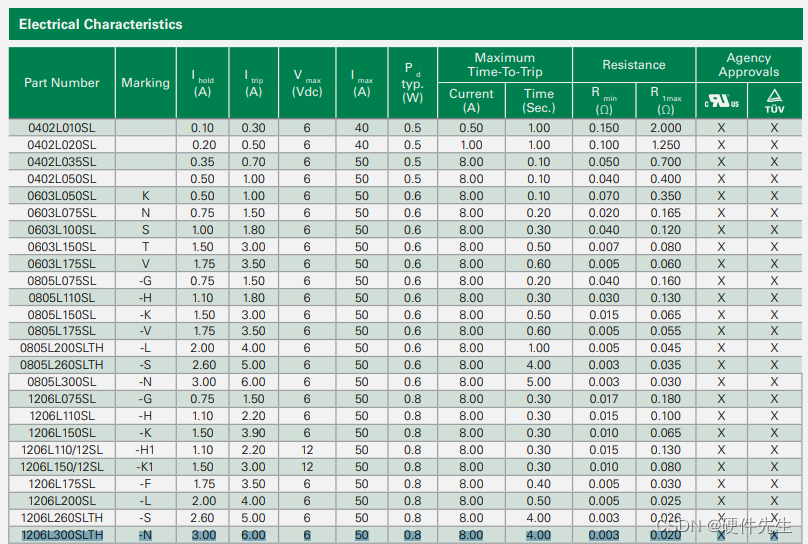

我们拿PTC可复位保险丝（1206L300SLTHYR）举例：
最大电压：6V
最大电流：50A
保持电流：3A
跳闸电流：6A
初始态阻值R(最小值)：3mΩ
跳断后阻值R1(最大值)：20mΩ
最大动作时间：4s
工作温度：-40℃~+85℃
（1）最大电压（Vmax）：指PTC聚合物自恢复保险丝能承受的最大电压。电压超过此值，保险丝内部的热敏电阻有可能被击穿，击穿后保险丝将丧失自恢复功能。
