001 Arduino硬件知识

本文详细介绍了Arduino的硬件结构,包括整体布局、技术规格、处理器ATMEGA16U2和ATmega328P的作用,以及电源、串口、状态灯等方面。着重讲解了ATmega328P的封装、管脚定义、时钟系统和存储空间,还涵盖了输入/输出、中断、定时器和模拟输入等外围设备。通过对Arduino硬件的深入理解,有助于开发者更好地利用其进行项目开发。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1.arduino整体布局

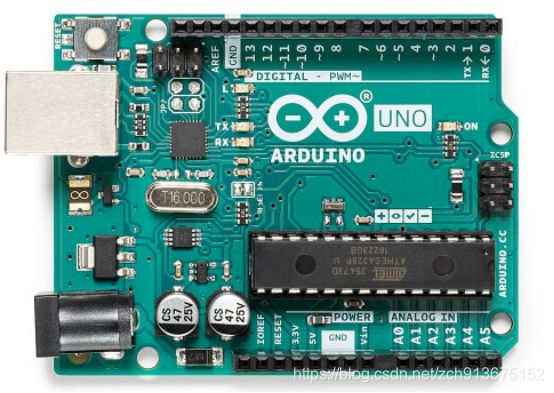

1.1 arduino的外观图

在这里插入图片描述
在这里插入图片描述

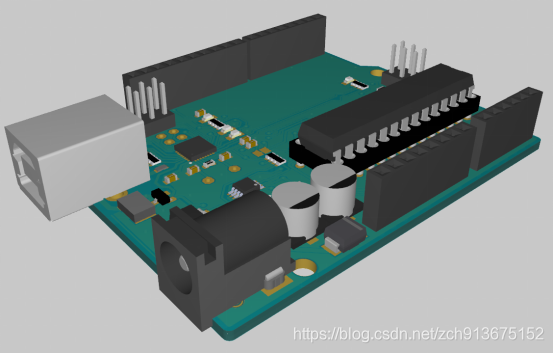

1.2 arduino的3D示意图

在这里插入图片描述
在这里插入图片描述

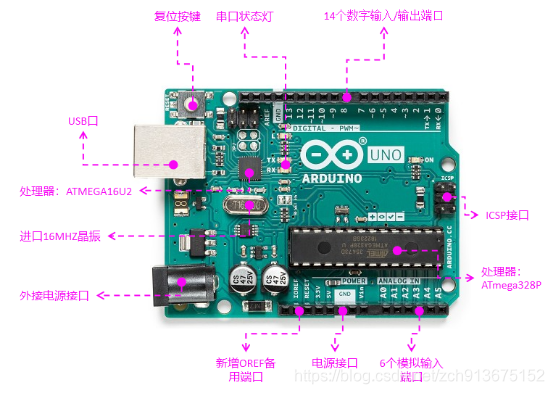

1.3 arduino的布局元器件示意图

在这里插入图片描述

2.Arduino的技术规格

微控制器 ATmega328P
工作电压 5伏
输入电压(推荐) 7-12V
输入电压(极限) 6-20V
数字I / O引脚 14个(其中6个提供PWM输出)
PWM数字I / O引脚 6
模拟输入引脚 6
每个I / O引脚的直流电流 20mA
3.3V引脚的直流电流 50mA
快闪记忆体 32 KB(ATmega328P),其中引导加载程序使用了0.5 KB
SRAM 2 KB(ATmega328P)
EEPROM 1 KB(ATmega328P)
时钟速度 16兆赫
LED_BUILTIN 13
长度 68.6mm
宽度 53.4mm
重量 25g

3.处理器

3.1 arduino的处理器种类和作用

  1. 处理器ATMEGA16U2 的作用:
    1. 负责将上位机通过USB传输过来的程序写入ATmega328P中,相当于USB转TTL串口的芯片;
    2. 但其性能可能不太稳定,有可能出现掉固件(固件:芯片能执行的代码);
    3. 有很多种专业级别的USB转TTL串口的芯片,比如国外的FT232,CP2102,PL2303,国内最好的CH340、CH341。
  2. 处理器ATmega328P 的作用:板子的核心主控(MCU),负责程du序的存储以及运行,arduino IDE 编程的代码最终会烧写入ATMEGA328P中的ROM中。

3.2 ATmega328P的详解
