clc;clear;close all;
Fs = 1000; % Sampling frequency
T = 1/Fs; % Sampling period
L = 1500; % Length of signal
t = (0:L-1)*T; % Time vector
S = 0.7*sin(2*pi*50*t) + sin(2*pi*90*t);
f = Fs*(0:(L/2))/L;
Y = fft(S);
P2 = abs(Y/L);
P1 = P2(1:L/2+1);
figure,plot(f,P1)
创建一个20Hz和50Hz的叠加波,使用并使用高通滤波器进行滤波后,在使用fft查看频谱,查看低频波是否被正常过滤,代码如下
clc;clear;close all;
Fs=1000;
T=1/Fs;
L=1500;
t=(0:L-1)*T;
X= sin(2*pi*t*20)+sin(2*pi*t*50);
subplot(4,1,1);
plot(t,X);
f=(0:L/2)*Fs/L;
Y=fft(X);
P1=abs(Y/L);
P2=P1(1:L/2+1);
subplot(4,1,2);
plot(f,P2);
title('傅里叶结果');
xlabel('频谱 Hz');
ylabel('振幅');
cutoff_freq=30;
order=9;
[b,a]=butter(order,cutoff_freq/(Fs/2),'high');
filtered_signal=filter(b,a,X);
subplot(4,1,3);
plot(t,filtered_signal);
% 计算滤波后的信号的傅里叶变换
Y_filtered = fft(filtered_signal);
% 计算振幅谱
P1_filtered = abs(Y_filtered/L);
P2_filtered = P1_filtered(1:L/2+1);
% 计算频率向量
f_filtered = (0:L/2)*Fs/L;
% 绘制滤波后信号的频谱图
subplot(4,1,4);
plot(f_filtered, P2_filtered);

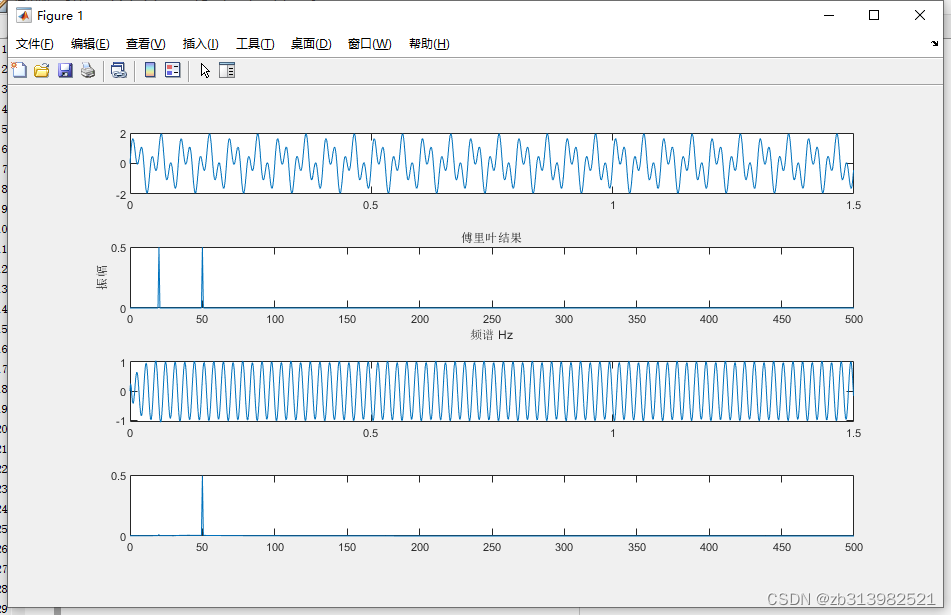

效果如图所示:
