在BUCK电路中，经常会看到一个电容连接在芯片的SW和boot管脚之间，这个电容称之为自举电容，关于这个电容，有以下几个问题。
自举电容有什么用？
以MPS的buck芯片MP1484为例。规格书中芯片的BS管脚说明如下：
在BS和SW之间接一个0.01uf的电容，用来给上管供电。这里的上管自然是内部开关MOS管的上管了。

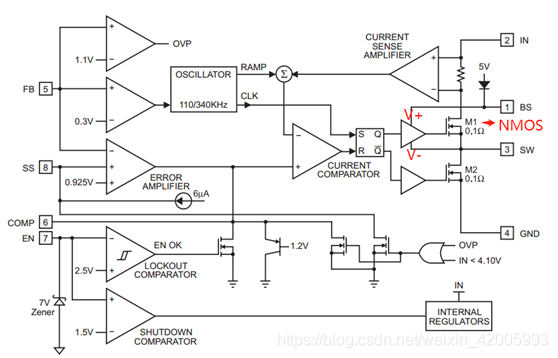

上图是MP1484芯片内部图。可以看到开关管是2个NMOS管。
DC-DC在工作时，SW管脚电压在M2导通时是接GND的，在M2断开时是接VIN，SW电压与电源输入VIN相同。上管M1的Vgs由驱动器控制，我们知道，要想Vgs要能够导通，Vgs必须要大于M1的导通门限Vgsth。因为驱动器的电源负端在M2断开时电压已经是与源输入Vin相同了，所以驱动器的供电必须大于Vin。
在M2导通时，SW接到了GND，自举电容一端也接到了GND，5V通过二极管给上管M1供电，并且给自举电容充电。
在M2由导通变为关闭的时，SW由GND变为VIN，自举电容两端的电压不能突变，因此Boot端被升到大于Vin电
