GPIO外部中断步骤

GPIO外部中断

1.使能GPIO时钟

2.设置GPIO输入模式——上下拉浮空输入

3.使能AFIO（F1）/SYSCFG（F4F7H7）——设置时钟开启寄存器

4.设置EXTI和IO对应关系——选择PA~PK到底哪组IO对应EXTI输入线，AFIO_EXTICR///SYSCFG_EXTICR

5.设置EXTI屏蔽，上下沿——设置ERXTI对应通道的屏蔽和上下沿触发，IMR、RTSR、FTSR

6.设置NVIC——3步，设置优先级分组、设置优先级、使能中断

7.设计中断服务函数——编写对应中断的中断服务函数，清中断标志

注！用HAL_GPIO_Init  步骤2-5一步到胃

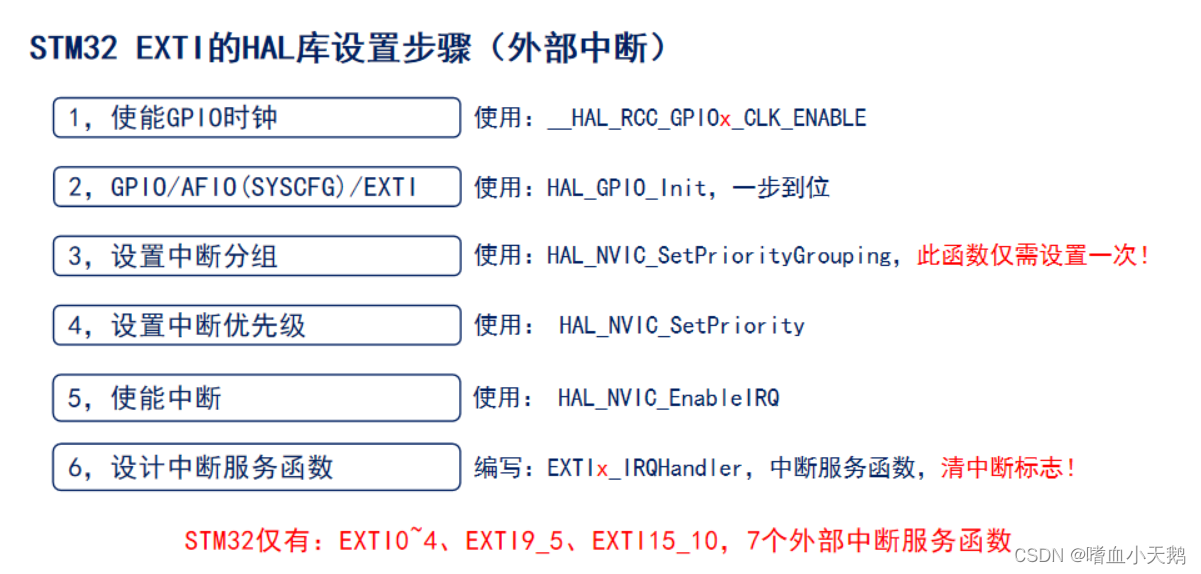

STM32 EXTI的HAL库步骤设置（GPIO外部中断）
