基于 STM 32 的温湿度检测系统

       STM32 最小系统不含外设控制，原理简单，分析最小系统是嵌入式入门的基础。我 们通过课程设计能够综合运用所学嵌入式系统课程和其他先修课程的理论和实际知识， 以及利用 Altium Designer、Protel、DXP2004 等工具实现嵌入式系统硬件设计、嵌入式 软件开发。

        本次课程设计中实现了一个基于 STM32F103ZET6 的智能温湿度检测系统，目的是实 现温湿度的采集和显示，温湿度的采集是作为自动化科学中一个必须掌握的检测技术， 也是一项比较实用的技术。本次实验主要作了如下几个方面工作：首先通过对实时性、 准确性、经济性和可扩展性等四个方向的分析比较之后，选择了 STM32F103ZET6 微控制 器作为主控芯片和 DHT11 温湿度传感器来实现对温湿度数据进行采集；在 LCD1602-3.3V 液晶屏显示屏上显示出温度和湿度，然后详细介绍了各个模块的工作原理和硬件电路设 计思路，实现了温湿度数据实时准确的测量；之后阐述了系统各个部分的软件设计思路； 最后对系统在实际应用中采集到的数据进行了处理，分析了误差产生的原因，并通过分 段线性插值算法对系统非线性误差进行了校准，同未校准时采集的数据相比，校准后的 数据准确度更高，稳定性更好。 在保证测量效果的基础上，本系统设计中充分考虑到 性价比和再次开发周期性等，具有成本低、设计开发方便、通用性强等特点，不仅适用 于现代农业生产中，还能用于其它工业控制、机械制造等其它领域，具有一定的市场推 广价值。

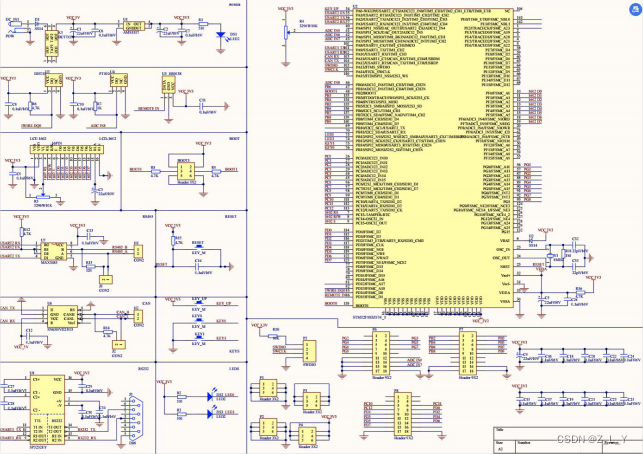

原理图设计成果：

PCB版设计：
