实现私有地址访问互联网

一、实验目的

1、熟练掌握配置默认路由、NAT；

2、学习私有网络访问外网的测试方法。

二、实验环境

路由器2台或者PT，三层交换机1台，PC4台。

三、实验拓扑结构图及网络规划

1、网络功能描述

内部网有4个部门，要求相互之间不能通过网上邻居访问，但可以通过IP地址互相访问。内部网全部使用私有IP地址。现有一个互联网固定地址（61.128.128.2/30），要求实现所有内部网计算机都能够访问互联网。

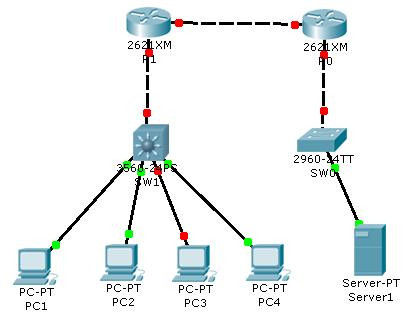

2、网络拓扑图

3、网络规划

(1)VALN规划

VLAN编号	IP地址
10	192.168.10.0/24
20	192.168.20.0/24
30	192.168.30.0/24
40	192.168.40.0/24

(2)IP地址分配

端口	IP地址	子网掩码	网关地址	说明
PC1	192.168.10.5	255.255.255.0	192.168.10.1
PC2	192.168.20.5	255.255.255.0	192.168.20.1
