lvs负载均衡—NAT模式

最新推荐文章于 2024-11-16 09:42:40 发布

z228059

最新推荐文章于 2024-11-16 09:42:40 发布

阅读量265

点赞数

CC 4.0 BY-SA版权

分类专栏： lvs负载均衡—NAT模式文章标签： lvs负载均衡—NAT模式

本文链接：https://blog.youkuaiyun.com/z228059/article/details/93390524

1 篇文章

订阅专栏

本文介绍了lvs负载均衡NAT模式，其通过地址翻译实现虚拟服务器，优点是节省IP地址、可对内部伪装，缺点是效率低。还给出服务搭建步骤，包括调度服务器和后端服务器设置，如调度器设置双网段ip、安装管理工具等，RS端设定网关。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

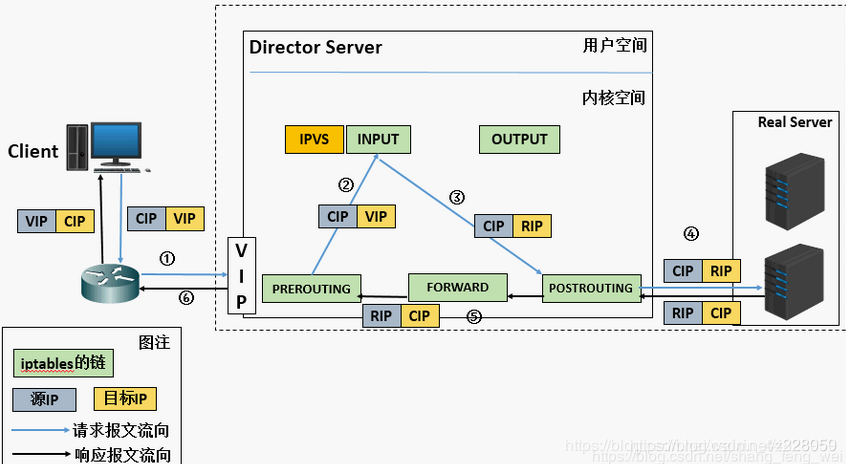

在这里插入图片描述
Virtual Server via NAT ：用地址翻译实现虚拟服务器,地址转换器有能被外界访问到的合法IP地址,它修改来自专有网络的流出包的地址,外界看起来包是来自地址转换器本身,当外界包送到转换器时,它能判断出应该将包送到内部网的哪个节点。

优点是节省IP 地址,能对内部进行伪装。

缺点是效率低,因为返回给请求方的流量经过转换器。

作为lvs调度服务器DS：192.168.13.111
作为后端服务器RS：192.168.13.112
作为后端服务器RS：192.168.13.113

调度器设置：

1、设置两个不同网段的ip，一个用来接收客户端的请求，另一个作为真实服务器的网关。

ip addr add 192.168.50.100/24 dev ens33     # 添加ip

2 . 安装lvs管理工具——ipvsadm服务

yum install ipvsadm -y

3 . 添加vip以及真实服务器到调度器

ipvsadm -A -t 192.168.50.100:80 -s rr
ipvsadm -a -t 192.168.50.100:80 -r 192.168.13.112:80 -m
ipvsadm -a -t 192.168.50.100:80 -r 192.168.13.113:80 -m

在这里插入图片描述
4 . 开启调度器的内核路由功能

sysctl -a |grep ip_forward       # 查看
sysctl -w net.ipv4.ip_forward=1     # 打开

5 加载模块

modprobe iptable_nat      如果不加载此模块,也可以在第一次访问时成功,但是会在再次访问时出现延迟过长,或访问超时现象

RS端设置：

yum install httpd -y  # 安装服务
systemctl start httpd  #启动服务
vim /var/www/html/index.html       设定服务器资源页面

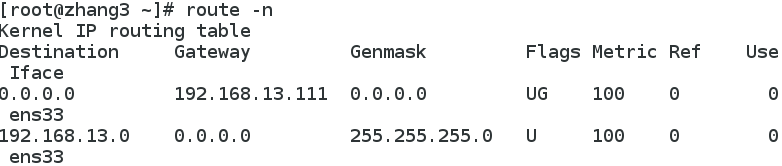

设定网关为调度器的对内ip
在这里插入图片描述
测试：
