自动发现的ONU创建图形？</think>以下是
Zabbix自动发现OLT设备的配置教程，结合SNMP协议实现
自动发现和管理：
### 一、配置前准备
1. **启用OLT的SNMP服务**
在OLT设备管理界面开启SNMP服务（v2c或v3），设置community string（如`public`）和访问权限[^1]。
2. **获取关键OID**
- 接口索引OID：`1.3.6.1.2.1.2.2.1.1`（ifIndex）
- 接口描述OID：`1.3.6.1.2.1.2.2.1.2`（ifDescr）
- 流量统计OID：
- 入流量：`1.3.6.1.2.1.2.2.1.16.{#SNMPINDEX}`（ifInOctets）
- 出流量：`1.3.6.1.2.1.2.2.1.10.{#SNMPINDEX}`（ifOutOctets）[^3]
---
### 二、
Zabbix自动发现配置步骤

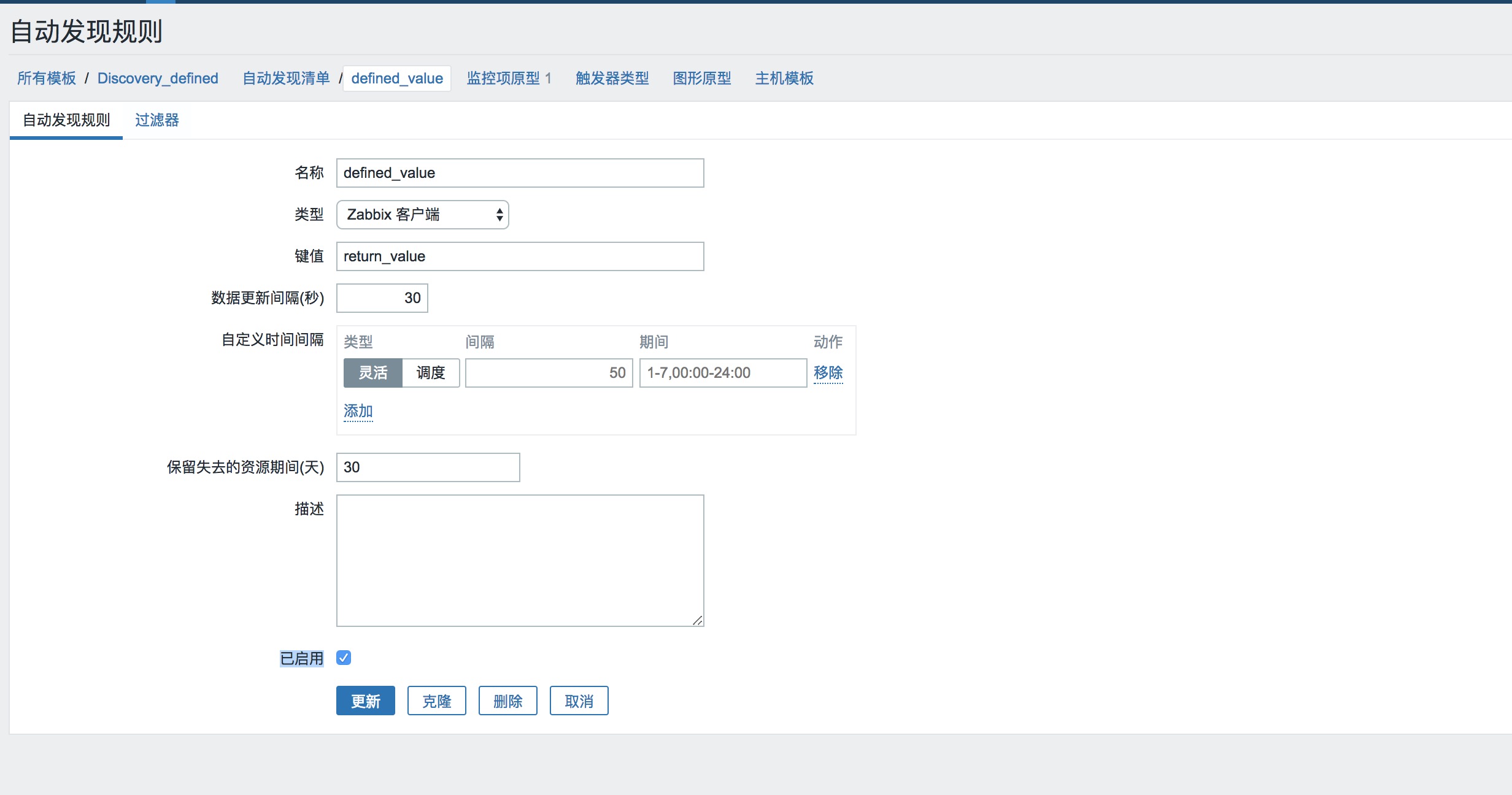

#### 步骤1：创建
自动发现规则
1. **路径**：`配置` → `主机` → 选择OLT主机 → `发现规则` → `创建发现规则`
2. **关键参数**：
```yaml
名称：OLT Interface
Discovery
类型：SNMP agent
Key：olt.if.
discovery
SNMP OID：
discovery[{#IFDESCR}, 1.3.6.1.2.1.2.2.1.2] // 获取接口描述
更新间隔：1h
```

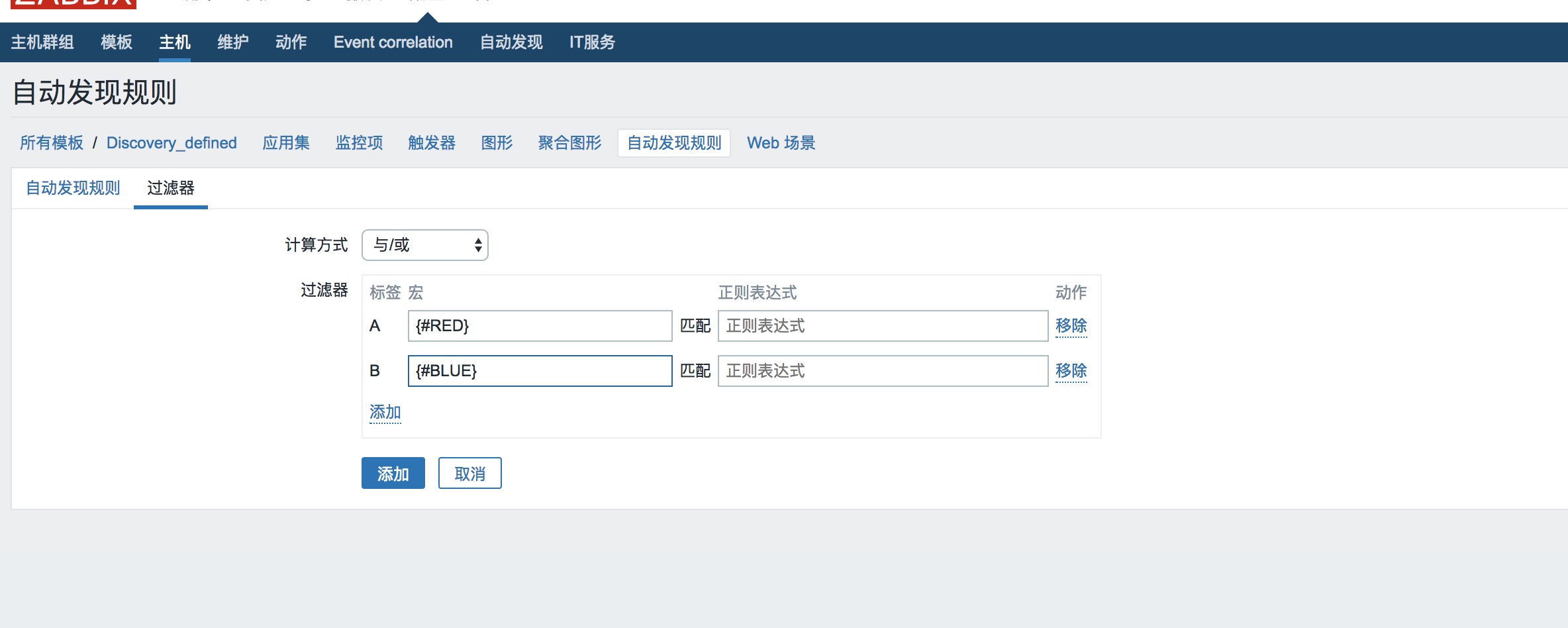

#### 步骤2：配置LLD过滤器
```yaml
过滤器：
{#IFDESCR}：正则表达式匹配ONU接口命名规则
示例：.*(PON|ONU).* // 过滤出PON/ONU接口
```
#### 步骤3：创建监控项原型
1. **入流量监控项**：
```yaml
名称：入流量 - {#IFDESCR}
Key：onu.in.traffic.[{#SNMPINDEX}]
SNMP OID：1.3.6.1.2.1.2.2.1.16.{#SNMPINDEX}
单位：bps（自动计算速率）
```
2. **出流量监控项**：
```yaml
名称：出流量 - {#IFDESCR}
Key：onu.out.traffic.[{#SNMPINDEX}]
SNMP OID：1.3.6.1.2.1.2.2.1.10.{#SNMPINDEX}
```
#### 步骤4：创建触发器原型
```yaml
名称：ONU {#IFDESCR} 离线
表达式：{host:onu.status[{#SNMPINDEX}].max(5m)}=0
严重性：严重
```
---
### 三、验证配置
1. **执行发现**：
在`监控` → `最新数据`中过滤`olt.if.
discovery`，查看发现的ONU接口数据[^3]。
2. **故障模拟**：
手动断开ONU，检查是否触发告警。
---
### 四、优化建议
1. **接口重命名**：
在预处理中
使用JavaScript将`{#IFDESCR}`转换为易读名称（如`PON0/1/1` → `OLT1-Slot0-Port1`）。
2. **批量监控**：
对同型号OLT
使用模板功能，批量应用发现规则。
3. **性能调优**：
调整SNMP超时为`5s`，避免因响应延迟阻塞进程。
> **注**：不同厂商OLT的OID可能不同，需通过`snmpwalk`命令验证：
> ```bash
> snmpwalk -v2c -c public <OLT_IP> 1.3.6.1.2.1.2.2.1.2
> ```
