本文介绍了如何使用Android的ConstraintLayout的Barrier功能来实现左文右图的布局效果，解决了文字内容变化时，图片位置可能被遮挡的问题。通过设置 Barrier，确保文字内容自动换行，同时图片始终在右侧。文章详细讲述了遇到的三个问题及对应的解决方案，最终实现了标题和时间居左，图片固定在右侧，且标题自动换行的布局效果。

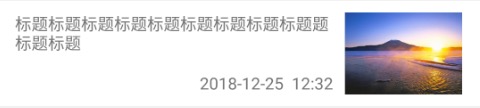

先来看下想要的效果：
左文右图，标题最多显示2行，时间和图片底部对齐
1、问题说明： 在这个布局中，左边的文字和时间是一个整体，右边的图片是一个整体，让图片只位于文字右侧或者时间右侧都是不对的。
（1）图片位于文字右侧：当文字较少时，时间可能会遮挡图片。
（2）图片位于时间右侧：当文字较多时，文字可能会遮挡图片。
对应代码如下：
<android.support.constraint.ConstraintLayout
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:background="@color/white"
android:paddingTop="10dp"
android:paddingBottom="10dp"
android:paddingLeft="15dp"
android:paddingRight="15dp"
app:layout_constraintVertical_bias="0.9"
app:layout_constraintTop_toTopOf="parent"
app:layout_constraintBottom_toBottomOf="parent">
<ImageView
android:id="@+id/img"
android:layout_width="100dp"
android:layout_height="70dp"
android:scaleType="centerCrop"
android:src="@drawable/test_img"
app:layout_constraintLeft_toRightOf="@+id/time"/>
<TextView
android:id="@+id/title"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="标题标题标题标题标题标题题标题标题标题标题标题题标题标题"
android:maxLines="2"
android:ellipsize="end"
app:layout_constraintLeft_toLeftOf="parent"/>
<TextView
android:id="@+id/time"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="2018-12-25 12:32"
app:layout_constraintBottom_toBottomOf="@+id/img" />
</android.support.constraint.ConstraintLayout>
解决方法： 针对这个问题，ConstraintLayout 中有个 Barrier（屏障）的概念。即给多个控件设置屏障，保证其他控件在这个屏障的另一侧。由此，可以在左文和右图之间设置屏障。
<android.support.constraint.Barrier
android:id="@+id/barrier"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
app:barrierDirection="right"
app:constraint_referenced_ids="title, time" />
属性说明：
app:barrierDirection 用来设置针对哪几个控件的屏障的位置（上下左右）
app:constraint_referenced_ids 用来设置针对哪几个控件设置屏障
这里为标题和时间设置屏障，然后屏障的位置在标题和时间的右侧。
上述代码改为：
<android.support.constraint.ConstraintLayout
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:background="@color/white"
android:paddingTop="10dp"
android:paddingBottom="10dp"
android:paddingLeft="15dp"
android:paddingRight="15dp"
app:layout_constraintVertical_bias="0.9"
app:layout_constraintTop_toTopOf="parent"
app:layout_constraintBottom_toBottomOf="parent">
<ImageView
android:id="@+id/img"
android:layout_width="100dp"
android:layout_height="70dp"
android:scaleType="centerCrop"
android:src="@drawable/test_img"
app:layout_constraintLeft_toRightOf="@+id/barrier" />
<android.support.constraint.Barrier
android:id="@+id/barrier"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
app:barrierDirection="right"
app:constraint_referenced_ids="title, time" />
<TextView
android:id="@+id/title"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="标题标题标题标题标题标题标题标题标题题标题标题"
android:maxLines="2"
android:ellipsize="end"
app:layout_constraintLeft_toLeftOf="parent"/>
<TextView
android:id="@+id/time"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="2018-12-25 12:32"
app:layout_constraintBottom_toBottomOf="@+id/img" />
</android.support.constraint.ConstraintLayout>

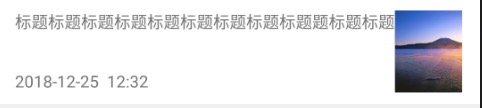

效果如图：
2、问题说明： 解决了问题1，又出现一个问题，当标题过长时，图片被挤出界面了，而我们想要的是，图片固定在右边，标题能自适应，当文字到达右边极限时，自动换行，而不会把图片挤出去。
解决方法： 换个思路想想，既然图片需要固定，那可以把设置屏障的方法反过来，图片在右边，为图片设置屏障，屏障在图片的左边，标题和时间限制在屏障左侧
<android.support.constraint.Barrier
android:id="@+id/barrier"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
app:barrierDirection="left"
app:constraint_referenced_ids="img" />
详细代码如下；
<android.support.constraint.ConstraintLayout
android:layout_width="match_parent"
android:layout_height="wrap_content"
android:background="@color/white"
android:paddingTop="10dp"
android:paddingBottom="10dp"
android:paddingLeft="15dp"
android:paddingRight="15dp"
app:layout_constraintVertical_bias="0.9"
app:layout_constraintTop_toTopOf="parent"
app:layout_constraintBottom_toBottomOf="parent">
<ImageView
android:id="@+id/img"
android:layout_width="100dp"
android:layout_height="70dp"
android:scaleType="centerCrop"
android:src="@drawable/test_img"
app:layout_constraintRight_toRightOf="parent" />
<android.support.constraint.Barrier
android:id="@+id/barrier"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
app:barrierDirection="left"
app:constraint_referenced_ids="img" />
<TextView
android:id="@+id/title"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:text="标题标题标题标题标题标题标题标题标题标题题标题标题"
android:maxLines="2"
android:ellipsize="end"
android:layout_marginRight="10dp"
app:layout_constraintRight_toLeftOf="@+id/barrier"/>
<TextView
android:id="@+id/time"
android:layout_width="wrap_content"
android:layout_height="wrap_content"
android:layout_marginTop="5dp"
android:text="2018-12-25 12:32"
android:layout_marginRight="10dp"
app:layout_constraintRight_toLeftOf="@+id/barrier"
app:layout_constraintBottom_toBottomOf="@+id/img" />
</android.support.constraint.ConstraintLayout>

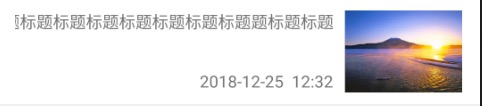

效果如图：
3、问题说明： 解决了问题2，又出现第3个问题，真是一坑接一坑啊，标题和时间没有居左显示，标题过长直接出界面了，没有自动换行。
解决方法： 为了不让标题出界面，可以设置标题左边在父布局左边
为标题布局加上一句代码：
app:layout_constraintLeft_toLeftOf="parent"

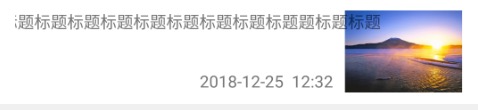

效果如图：
我们会发现屏障失效了，问题并没有得到解决，我们再来试试
将标题控件的宽度设置为0dp：
android:layout_width="0dp"
效果如图：
标题终于自动换行了，并且撑满了剩下的整个空间，我们再给时间控件加上这两行代码：
android:layout_width="0dp"
app:layout_constraintLeft_toLeftOf="parent"
好了，最终效果搞定！！

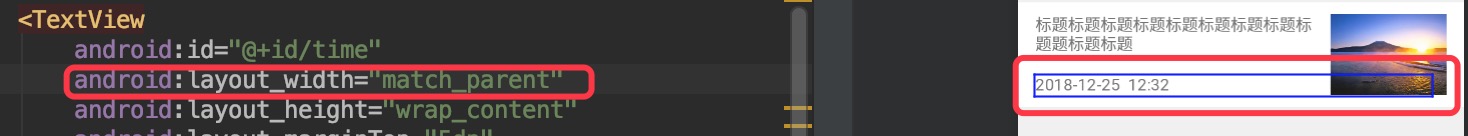

大家会问： 既然控件的左右侧都做了限制，那这里控件的宽度可以设置为 match_parent 啊，不就自己撑满了吗？
实际效果却不是这样，我们会发现屏障失效了，控件直接填充了父布局。
这是因为在约束布局里，match_parent是填充满父布局，尽管右侧有屏障限制，但是 match_parent 会覆盖屏障的功能。所以最好设置为0dp，让它自己拉伸开。
