RSCS集群实现高可用集群(ricci-luci-fence)

一.RHCS

RHCS是Red Hat Cluster Suite的缩写，也就是红帽子集群套件，RHCS是一个能够提供高可用 性、高可靠性、负载均衡、存储共享且经济廉价的集群工具集合，它将集群系统中三大集群架构融合一体，可以给web应用、数据库应用等提供安全、稳定的运行环境。
更确切的说，RHCS是一个功能 完备的集群应用解决方案，它从应用的前端访问到后端的数据存储都提供了一个行之有效的集群架构实现，通过RHCS提供的这种解决方案，不但能保证前端应用持久稳定的提供服务，同时也保证了后端数据存储的安全。
RHCS提供了集群系统中三种集群构架，分别是高可用性集群、负载均衡集群、存储集群。

二.高可用集群

高可用集群是RHCS的核心功能。当应用程序出现故障，或者系统硬件、网络出现故障时，应用

可以通过RHCS提供的高可用性服务管理组件自动、快速从一个节点切换到另一个节点，节点故障转
移功能对客户端来说是透明的，从而保证应用持续、不间断的对外提供服务，这就是RHCS高可用集
群实现的功能。

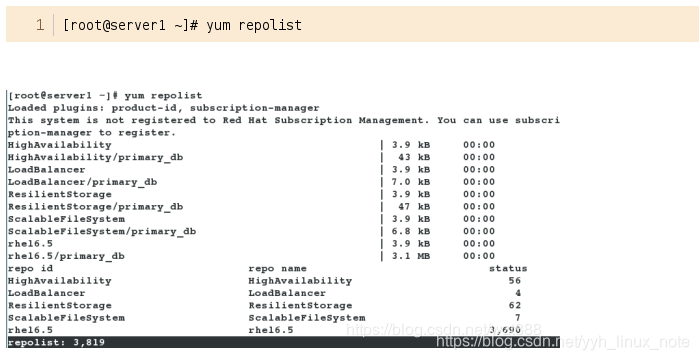

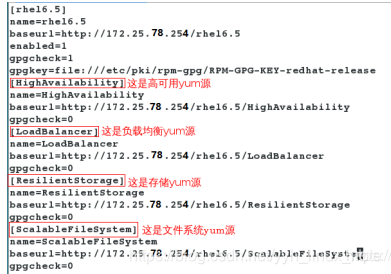

[root@server1 ~]# vim /etc/yum.repos.d/rhel-source.repo
[rhel6.5]
name=rhel6.5
baseurl=http://172.25.78.254/rhel6.5
enabled=1
gpgcheck=1
gpgkey=file:///etc/pki/rpm-gpg/RPM-GPG-KEY-redhat-release
[HighAvailability]
name=HighAvailability
baseurl=http://172.25.78.254/rhel6.5/HighAvailability
gpgcheck=0
[LoadBalancer]
name=LoadBalancer
baseurl=http://172.25.78.254/rhel6.5/LoadBalancer
gpgcheck=0
[ResilientStorage]
name=ResilientStorage
baseurl=http://172.25.78.254/rhel6.5/ResilientStorage
gpgcheck=0
[ScalableFileSystem]
name=ScalableFileSystem
baseurl=http://172.25.78.254/rhel6.5/ScalableFileSystem
gpgcheck=0

[root@server1 ~]# scp /etc/yum.repos.d/rhel-source.repo root@172.25.78.3:/etc/yum.repos.d/
[root@server1 ~]# yum install -y ricci luci   # 下载高可用工具和图形管理工具
[root@server1 ~]# passwd ricci    # 修改密码
[root@server1 ~]# /etc/init.d/ricci start   # 开启服务
[root@server1 ~]# /etc/init.d/luci start
[root@server1 ~]# chkconfig ricci on     # 设置开机启动
[root@server1 ~]# chkconfig luci on
[root@server1 ~]# /etc/init.d/iptables stop   # 关闭火墙

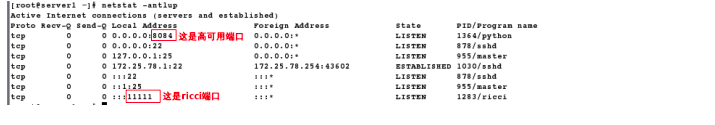

[root@server1 ~]# netstat -antlup     # 查看端口

在客户端

[root@server2 ~]# yum install -y ricci
[root@server2 ~]# passwd ricci
[root@server2 ~]# /etc/init.d/ricci start
[root@server2 ~]# /etc/init.d/iptables stop   # 关闭火墙

配置fence

 **fence设备是RHCS集群中必不可少的一个组成部分，通过 fence设备可以避免因出现不可预知

的情况而造成的“脑裂”现象,Fence设备主要就是通过服务器或存储本身的硬件管理接口，或者外部电源管理设备，来对服务器或存储直接发出硬件管理指令， 将服务器重启或关机，或者与网络断开
连接。**

在真机

[root@foundation78 ~]# yum install -y fence-virtd.x86_64 fence-virtd-libvirt.x86_64 fence-virtd-multicast.x86_64   # 下载fence服务安装包

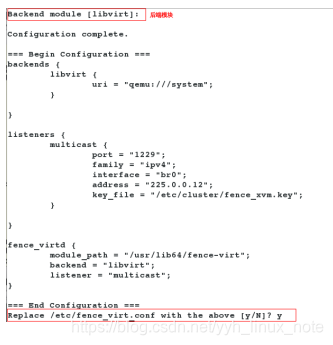

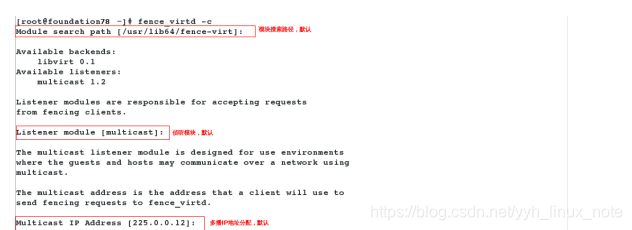

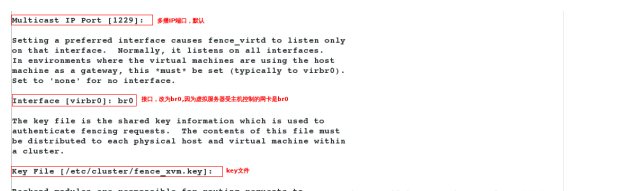

[root@foundation78 ~]# fence_virtd -c   # 编写fence信息

[root@foundation78 ~]# ll /etc/cluster/   # fence密钥一般存放在这个目录里,如果目录不存在，就手动建立
ls: cannot access /etc/cluster/: No such file or directory
[root@foundation78 ~]# mkdir /etc/cluster
[root@foundation78 ~]# dd if=/dev/urandom of=/etc/cluster/fence_xvm.key bs=128 count=1   # 生成随机密钥
[root@foundation78 ~]# cd /etc/cluster/
[root@foundation78 cluster]# ls    # 查看随机密钥成功生成
fence_xvm.key
[root@foundation78 cluster]# ll
total 4
-rw-r--r--. 1 root root 128 Feb 15 14:54 fence_xvm.key
[root@foundation78 cluster]# scp fence_xvm.key root@172.25.78.1:/etc/cluster    # 分发随机密钥给服务端和客户端
[root@foundation78 cluster]# scp fence_xvm.key root@172.25.78.2:/etc/cluster
[root@foundation78 cluster]# systemctl start fence_virtd.service   # 开启服务

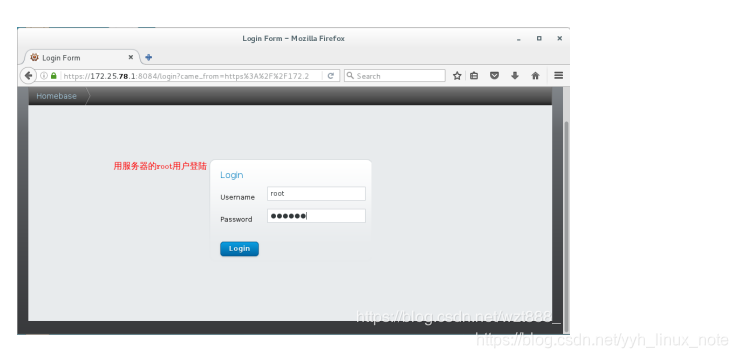

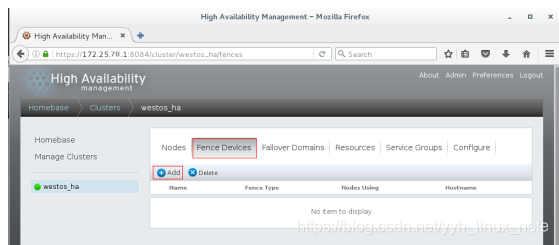

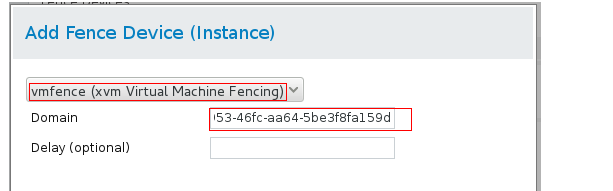

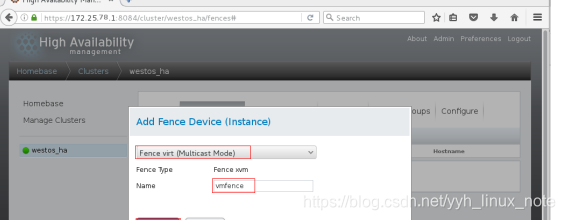

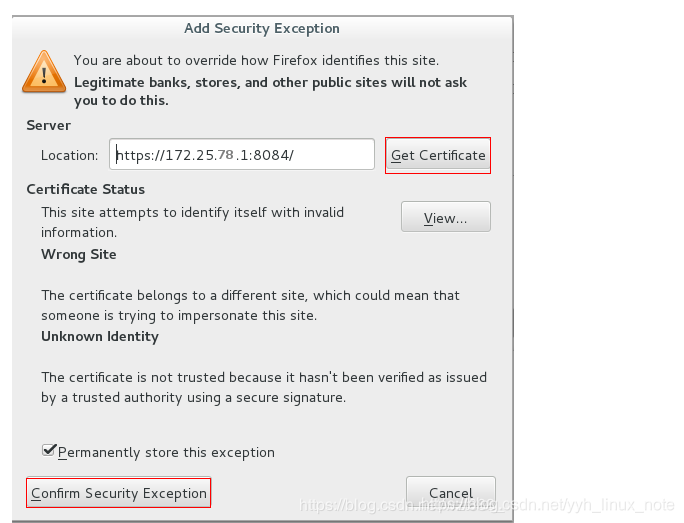

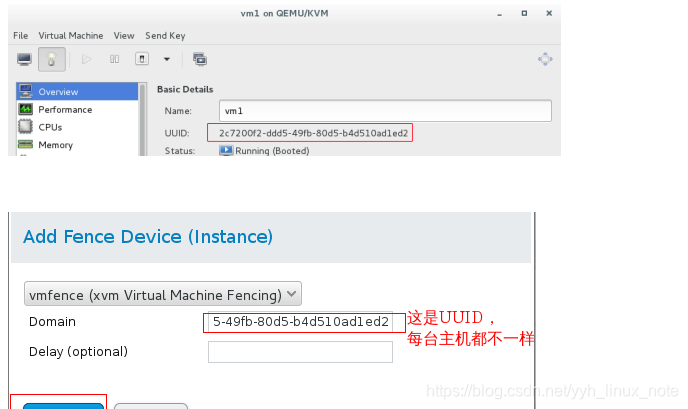

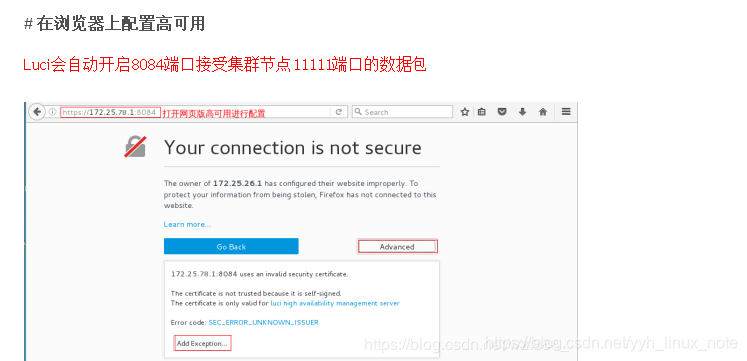

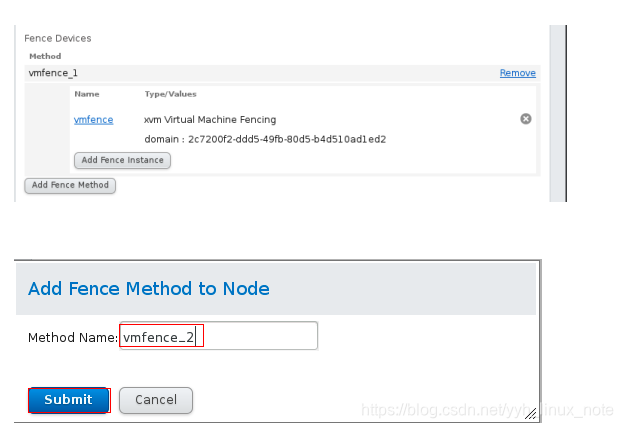

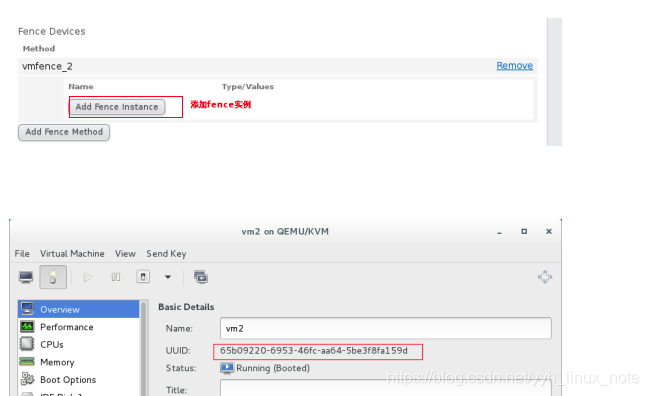

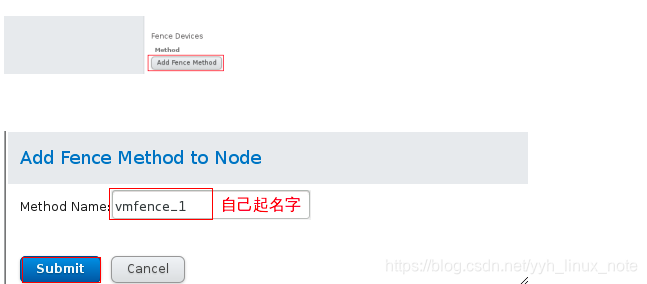

在浏览器上配置fence

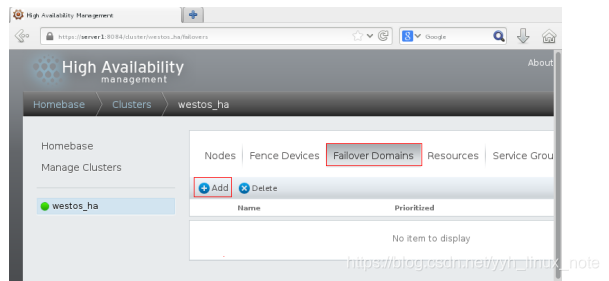

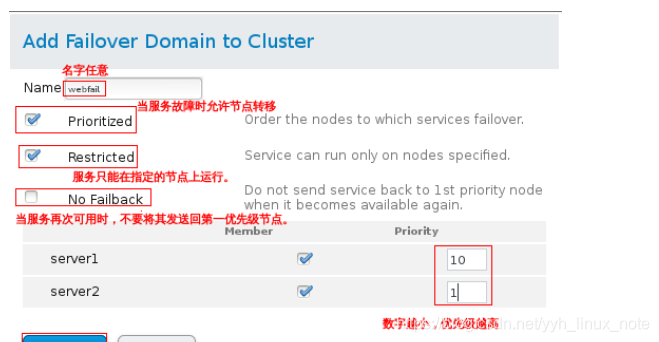

设置故障切换域

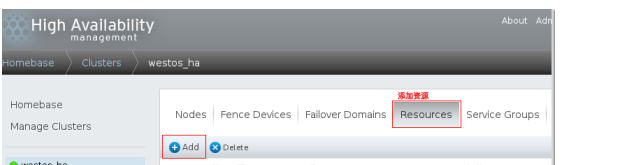

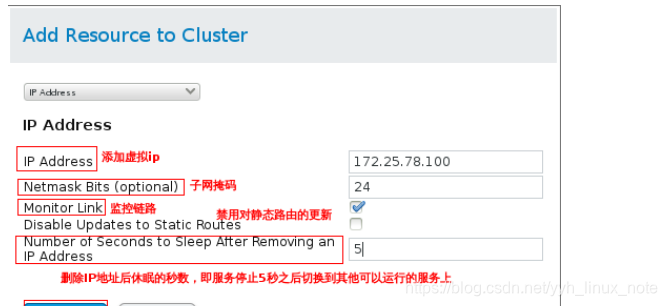

在server1和server2上配置资源
安装Apache服务，编写默认发布目录
启动Apache服务检测是否正常显示网页，检测完成后server1和server2均关闭httpd服务

注 ： 交给集群的资源一定是屏蔽掉的，因为要交给集群去开启

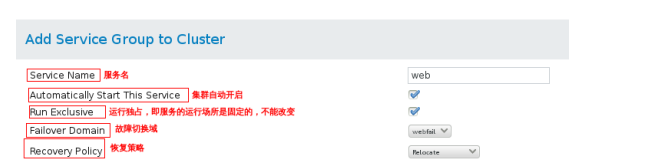

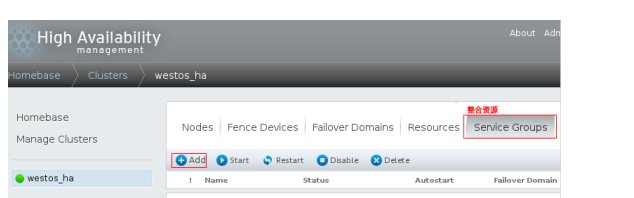

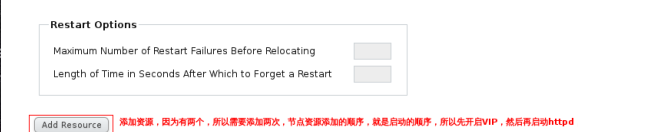

整合资源

注：此博客有一部分借用了大佬的图片，还望见谅，主要是写的很好
