Apache Pulsar的Bookeeper架构和各种概念

1. Bookeeper的特点和使用场景

特点：

1. 极低的延迟(小于5毫秒)读写entry流
2. 能够持久、一致、容错地存储数据
3. 在写数据时，能够进行流式追尾传输
4. 有效地存储、访问历史数据与实时数据

能够在单个集群中或多个集群间提供跨机器复制

2. entry、ledger、stream概念

Bookkeeper中比较核心的元素: 记录(entry)、日志段(ledger)、日志流stream

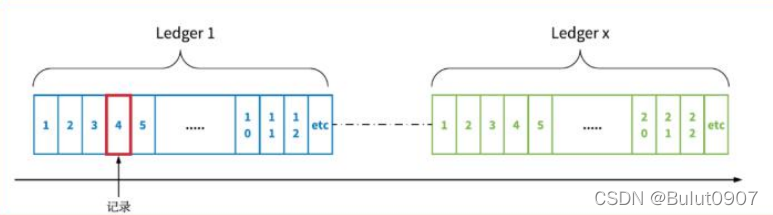

关系是：多个记录形成一个日志段，一个或多个日志段形成日志流，日志流是无界、无限的有序数据流

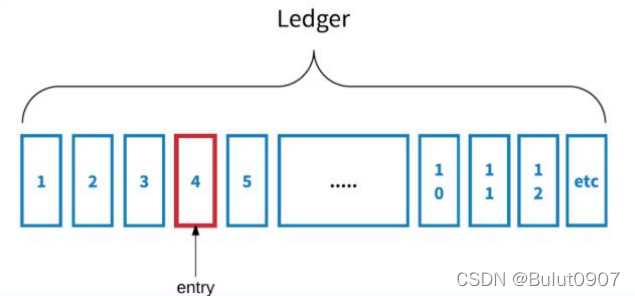

entry：记录是BookKeeper中最小的I/O单元，也被称作地址单元。每个记录都有一个序列号，是递增的。客户端可以从指定位置读取记录，也可以追尾读取。客户端可以读取当条，也可以批量读取

Ledger：当客户端write时异常关闭，正在写入此ledger的记录会丢失。Ledger一旦被关闭就不可变，就不可向该Ledger追加记录

Stream：当Stream中的一个ledger达到一定时间或空间，就会产生一个新的ledger，多个ledger可以分布在不同的Bookeeper节点。可以配置保留ledger的时间，超过时间就删除ledger

3. 元数据储存

BookKeeper利用Zookeeper来存储Ledger ID与可用bookie的相关元数据。还利用Zookeeper进行一些协调、配置管理任务等

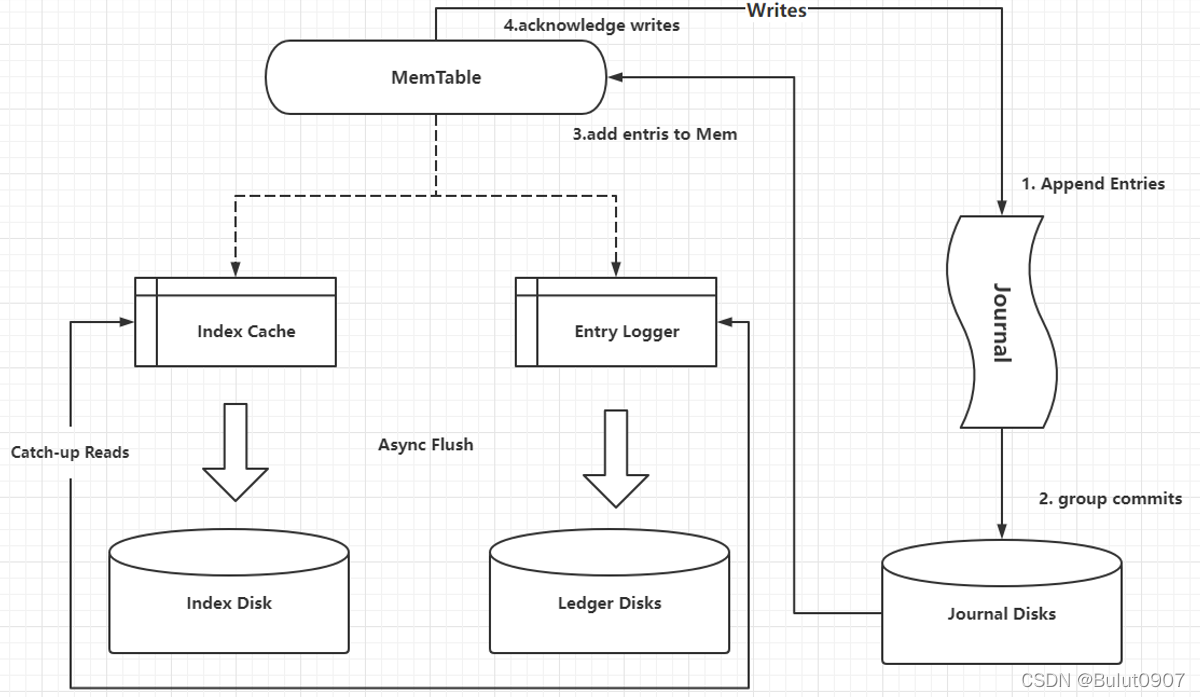

4. 整体架构

• 一个Bookie会将数据先以append方式写入journal(一种WAL预写日志)。当一个journal文件写满后，会开启一个新的journal继续写入
• 将一个写入完成的journal的数据放到write cache中
• 在write cache中，会对entry进行分组排序。例如对于Pulsar来说，按topic的partition进行分组，然后按append的顺序对ledger进行排序
• 当cache达到一定量或一定时间，将write cache刷新到磁盘。一个组会产生两个文件，一个是用来记录entry id位置的ledger index，另一个是用来储存数据的entry log
• 读取时，先读取ledger index，再读取需要的ledger log
