园区网综合实验

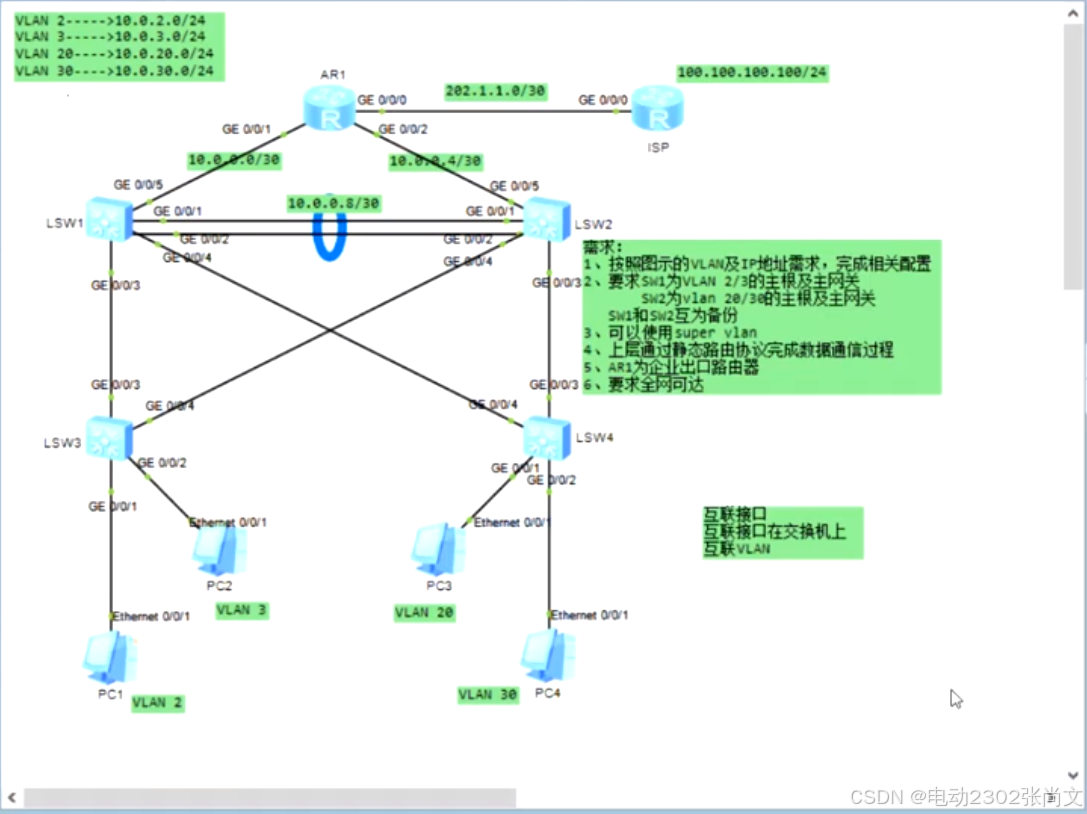

第三次作业实验拓扑和需要的配置如下图：

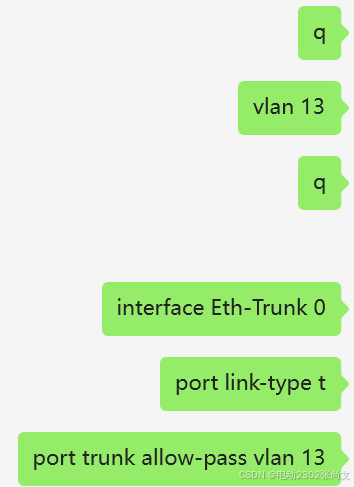

第一步：先把4个交换机的四个VLAN通告出去（其中LSW1和LSW2需链路聚合g 0/0/1和g0/0/2接口）

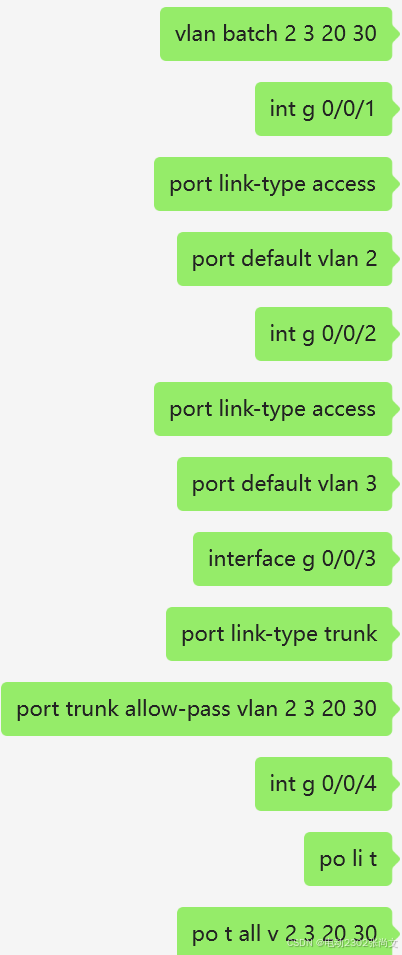

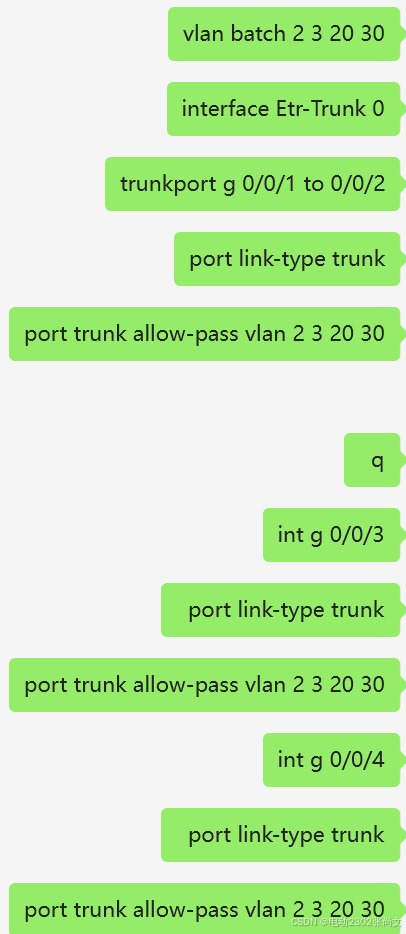

LSW3和LSW4一同使用下面图片所示：

LSW1和LSW2一同使用下面图片所示：

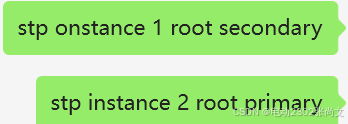

第二步：配置生成树协议，创建实例1包含vlan2 3，由lsw1作为主根，lsw2作为备份根，实例2相反

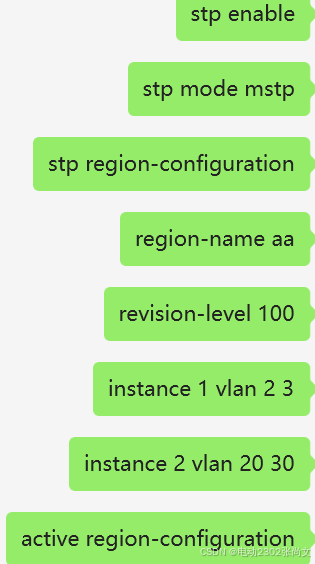

LSW1，LSW，2LSW3，LSW4一同使用下面图片所示：

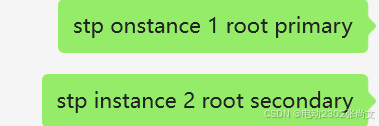

LSW1使用下面图片所示

LSW2使用下面图片所示

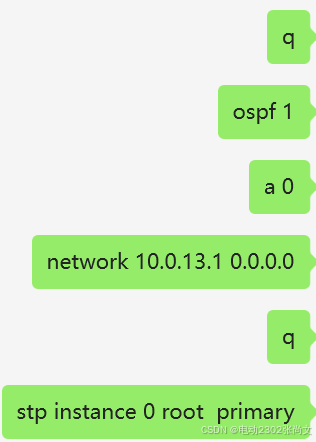

在LSW1输入：stp root-protection（根保护作用）

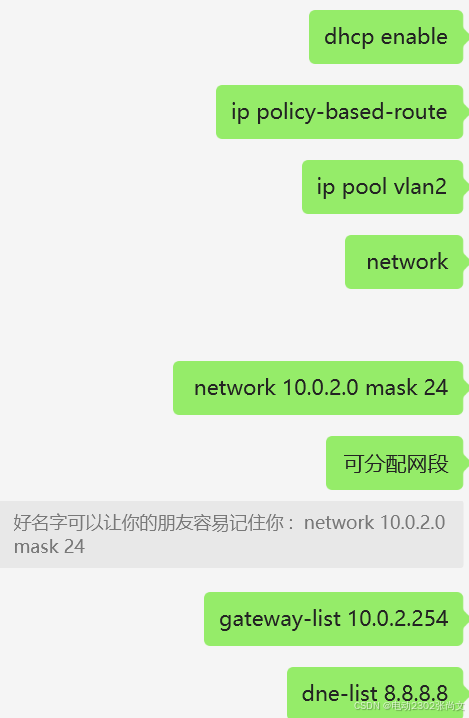

第三步：配置VRRP协议，建立网关，连接四个广播域

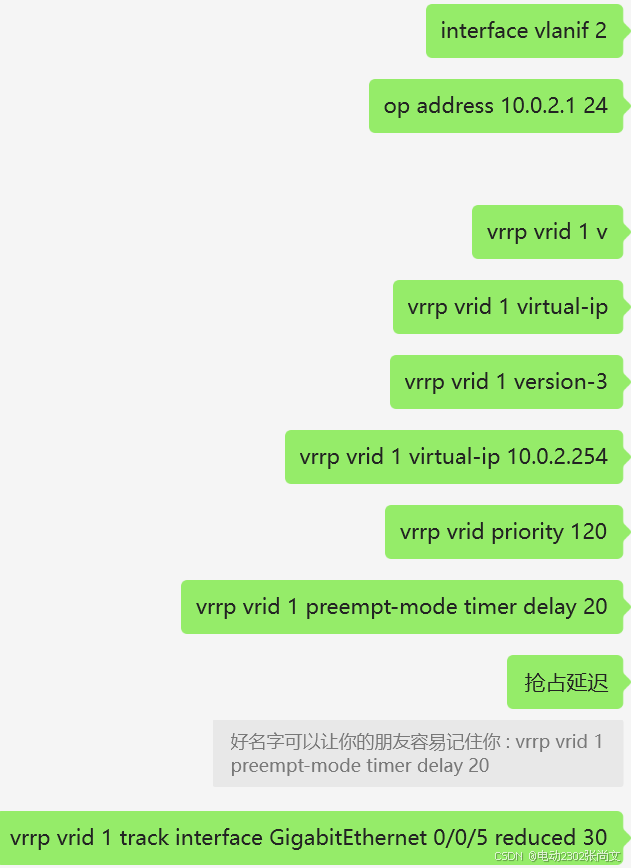

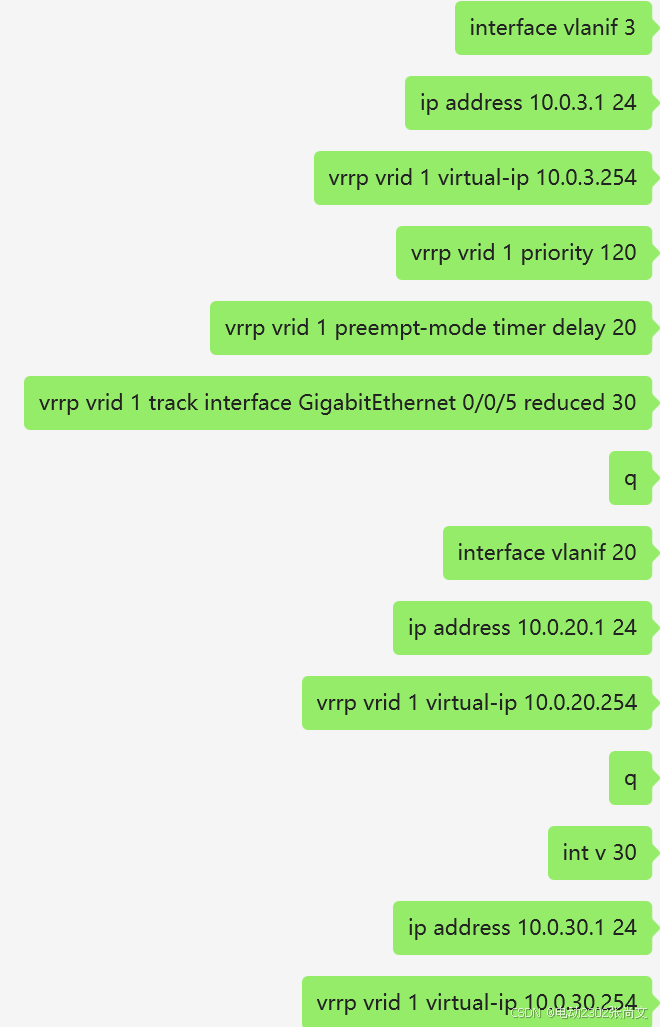

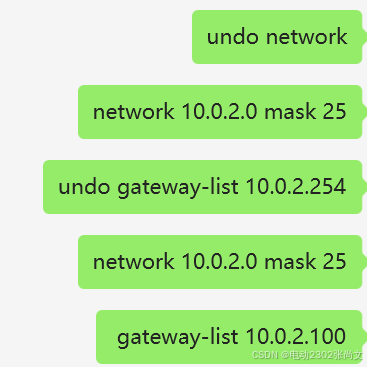

LSW1和LSW2操作类似于下面图示：

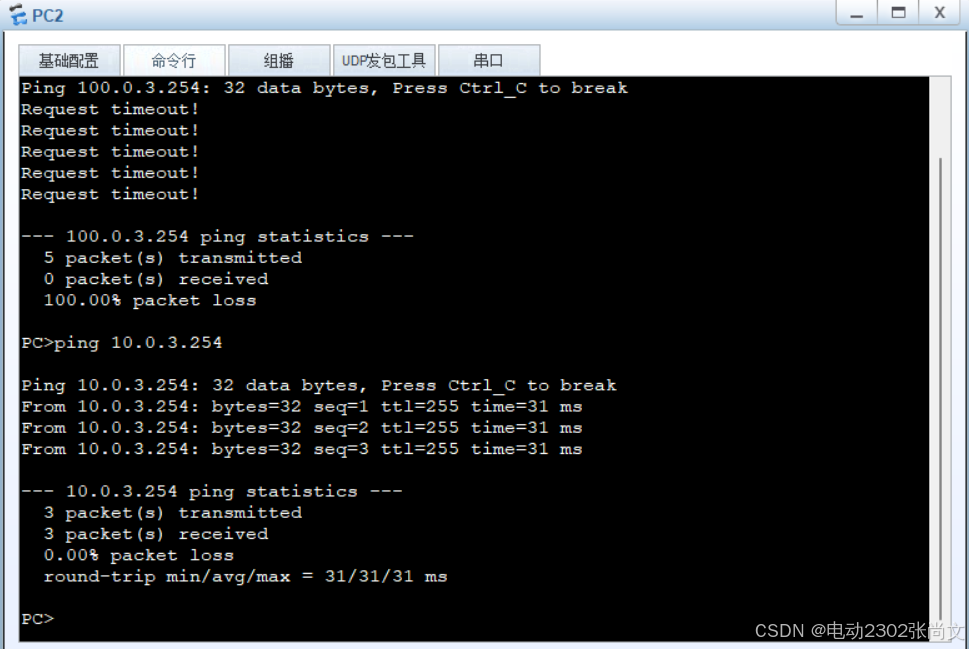

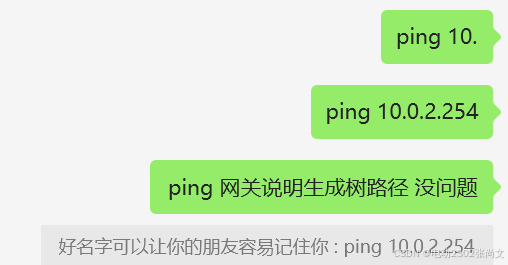

第四步：给PC配置静态IP并通过ping验证生成树协议是否有问题

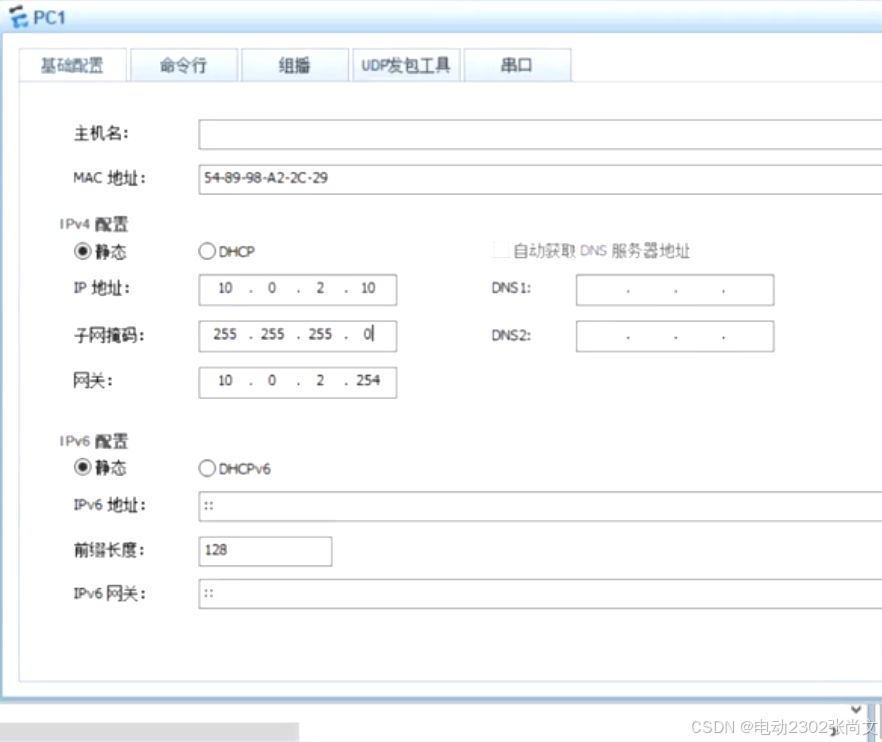

PC1使用下面图示：

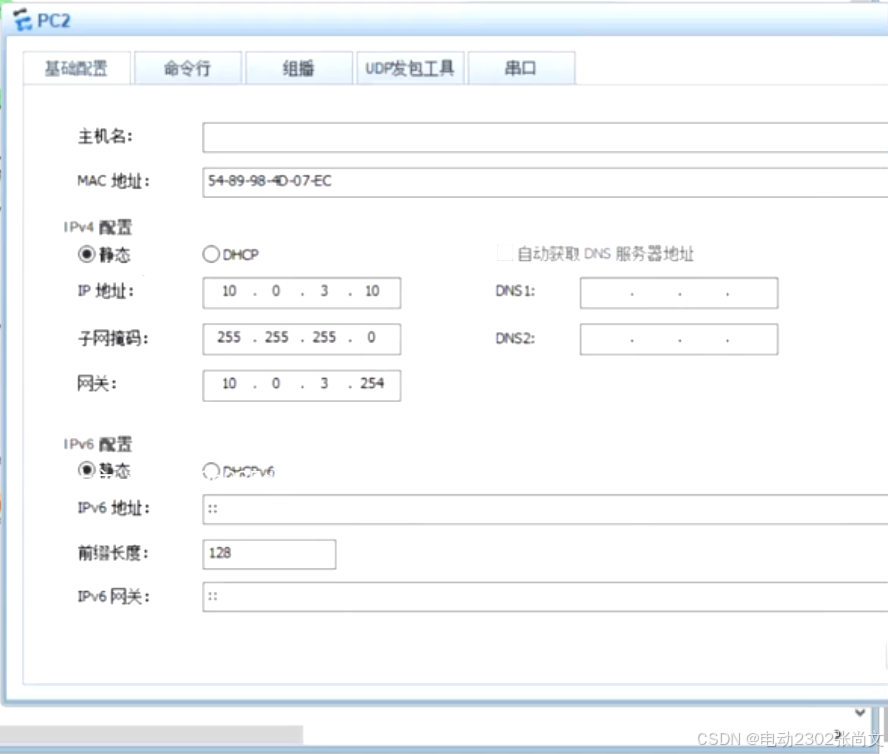

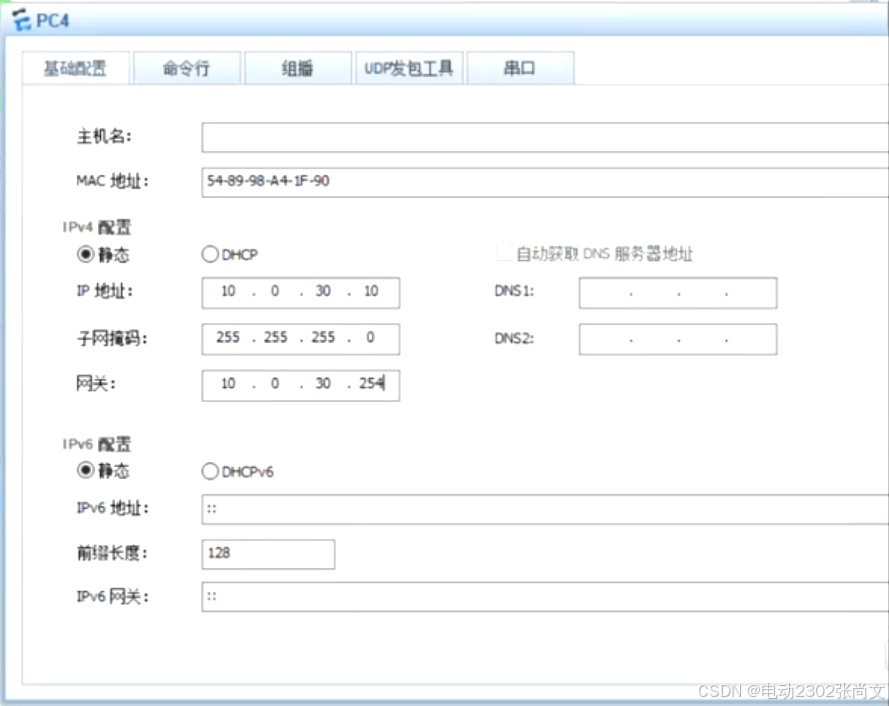

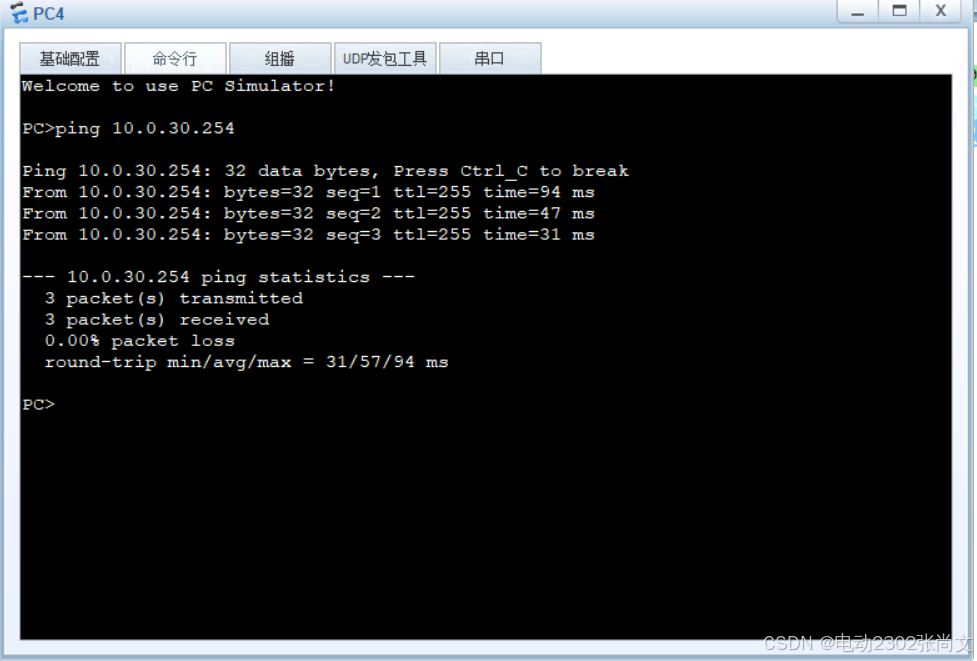

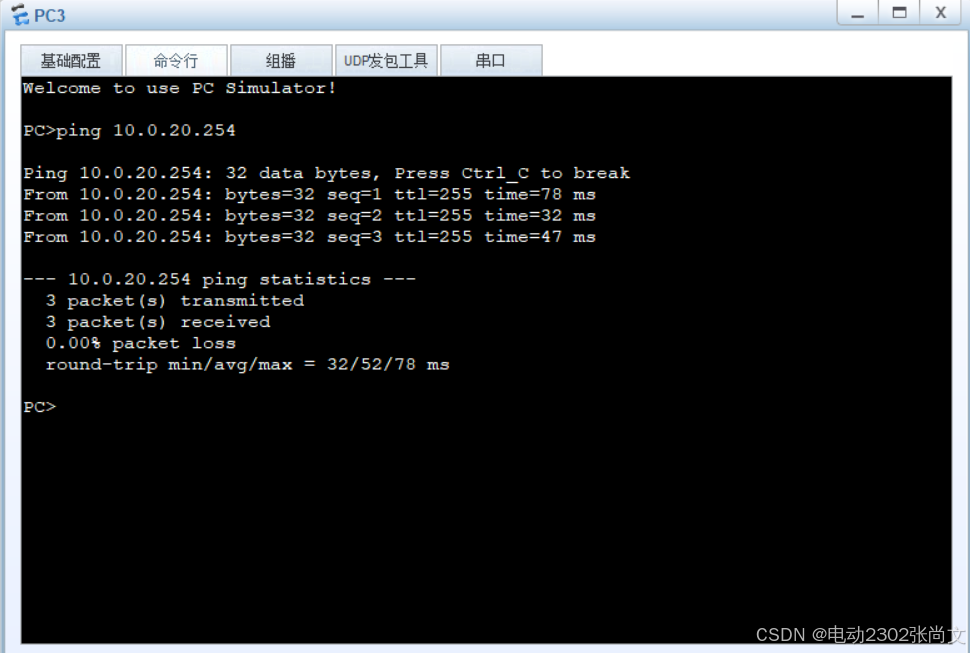

PC2，PC3，PC4使用下面图示：

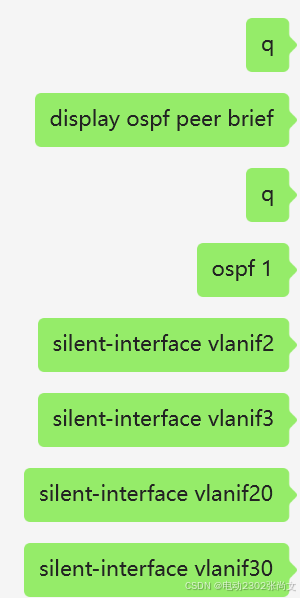

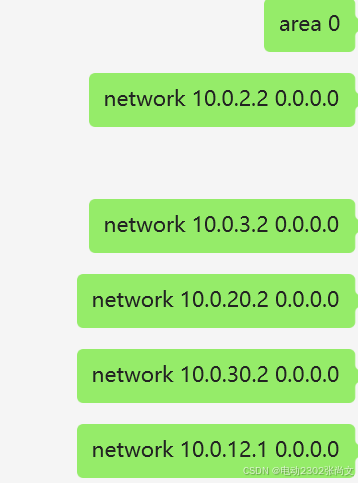

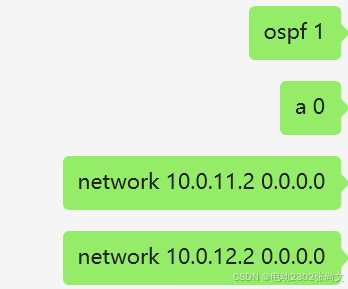

第五步：建立两个新VLAN（分别为VLAN11，VLAN12）连向AR1，并在AR1以及LSW1和LSW2中配置静态路由或动态路由

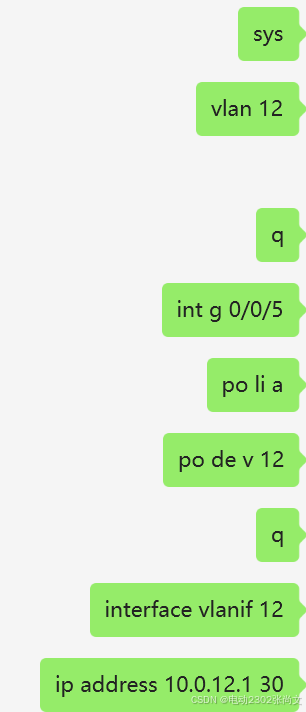

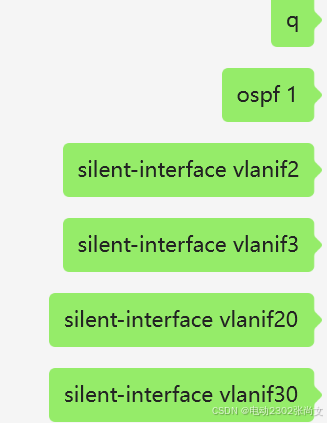

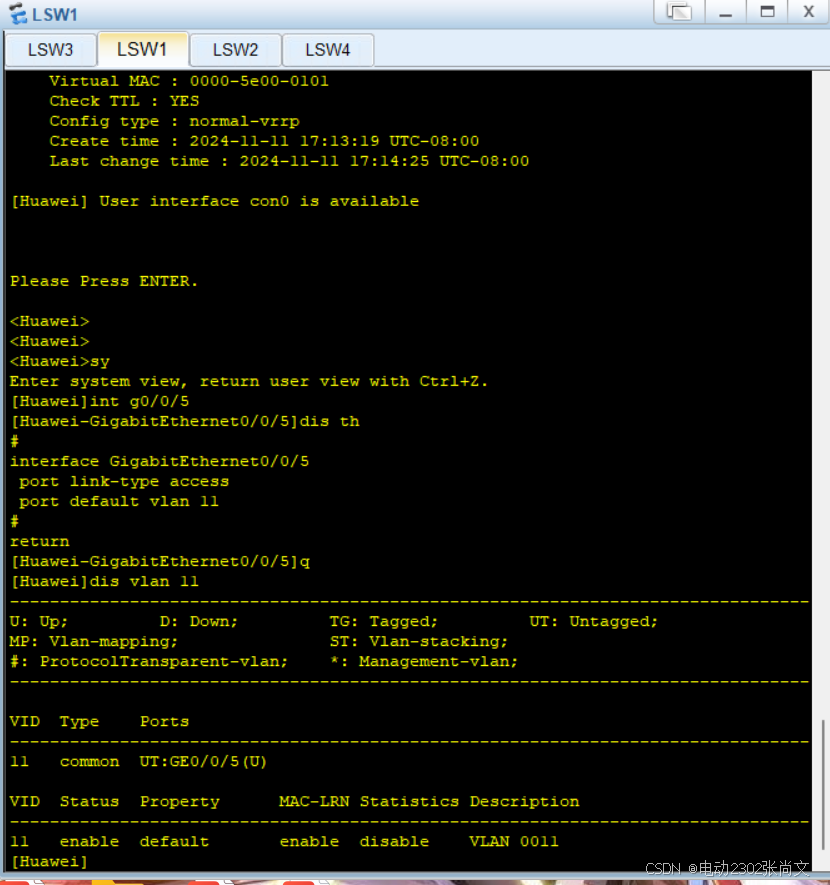

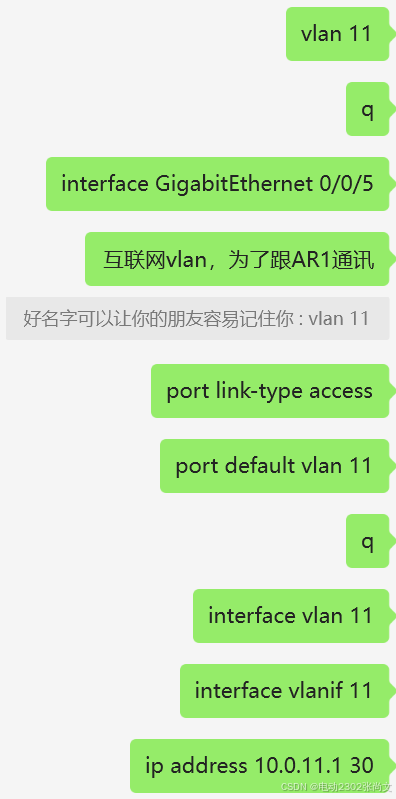

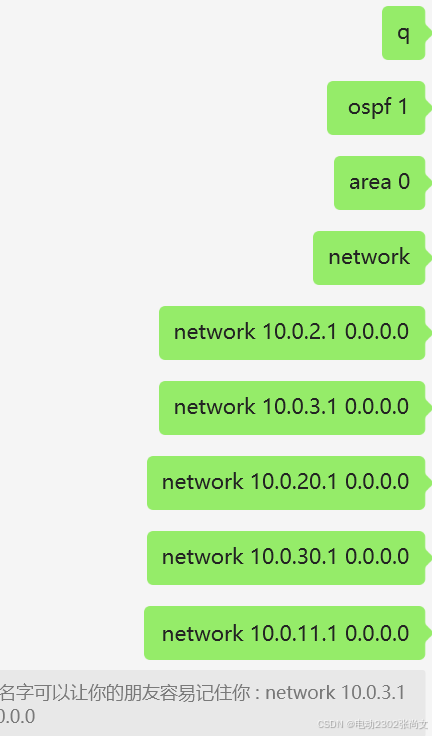

LSW1使用下图所示：

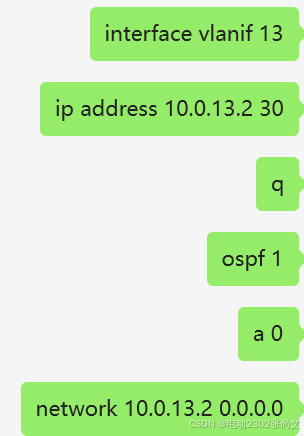

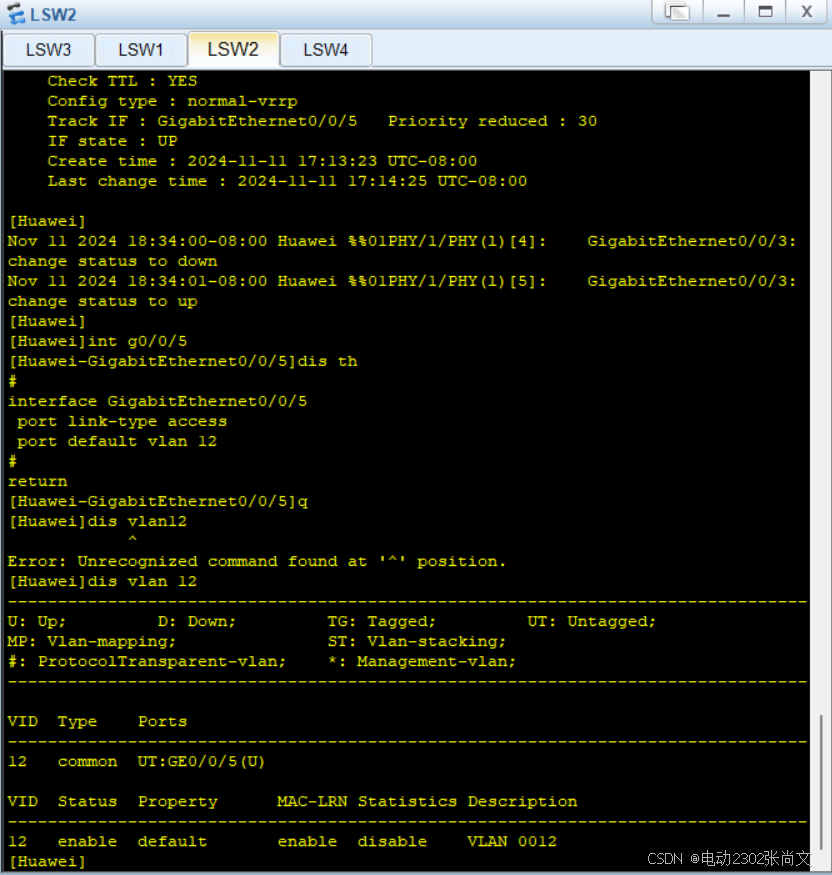

LSW2使用下图所示：

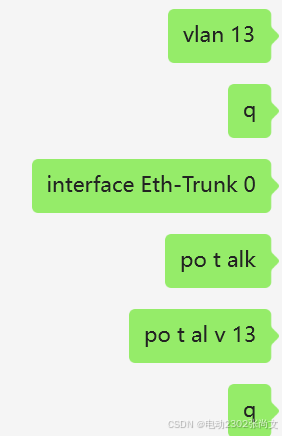

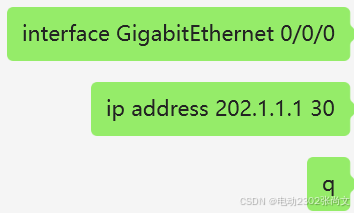

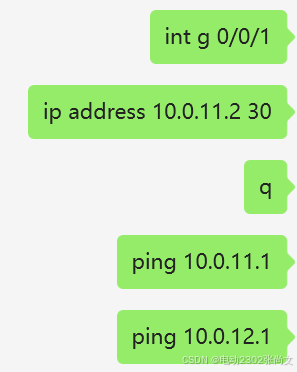

AR1使用下图所示：

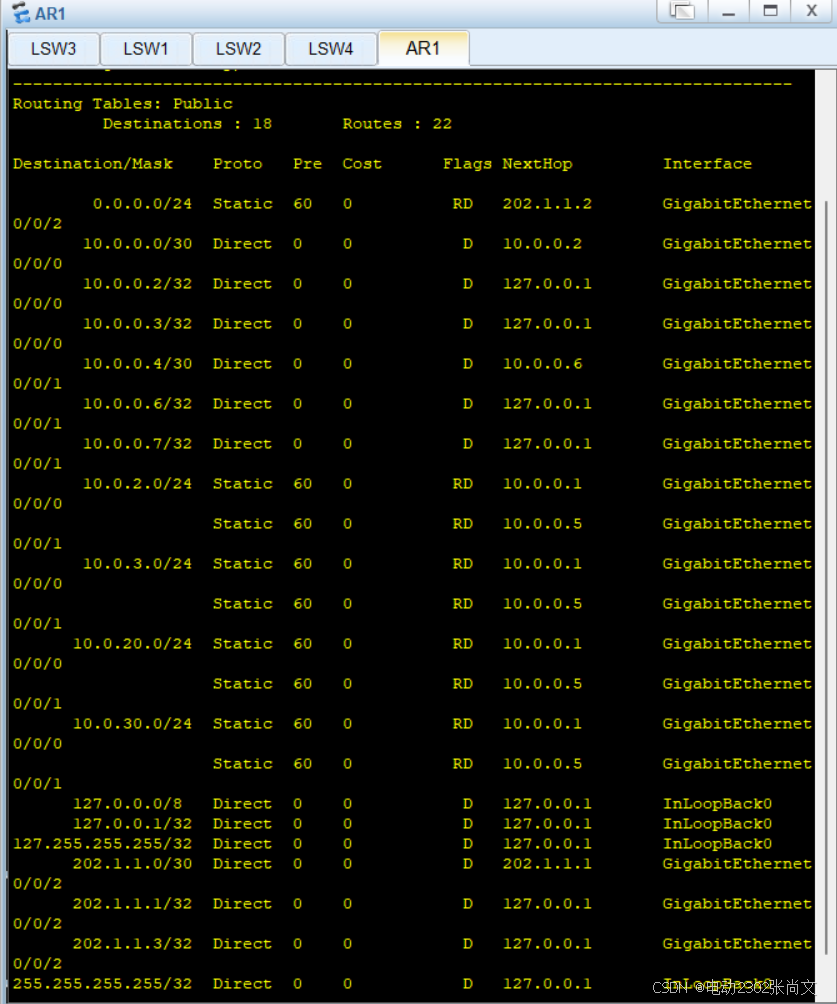

路由器与交换机配置完之后验证（拿PC1去pingAR1）：

第六步：配置nat，将私网IP变为公网IP访问外网并且通过PC1去ping外网验证是否能ping通

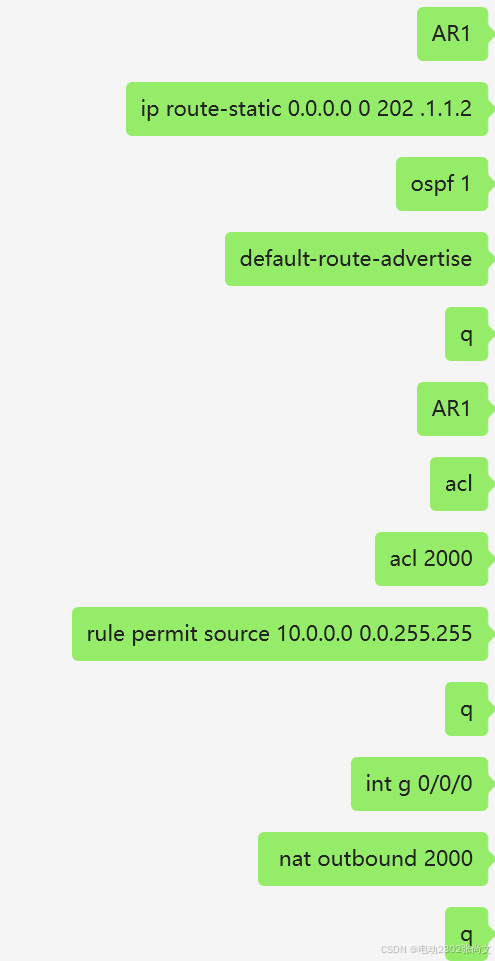

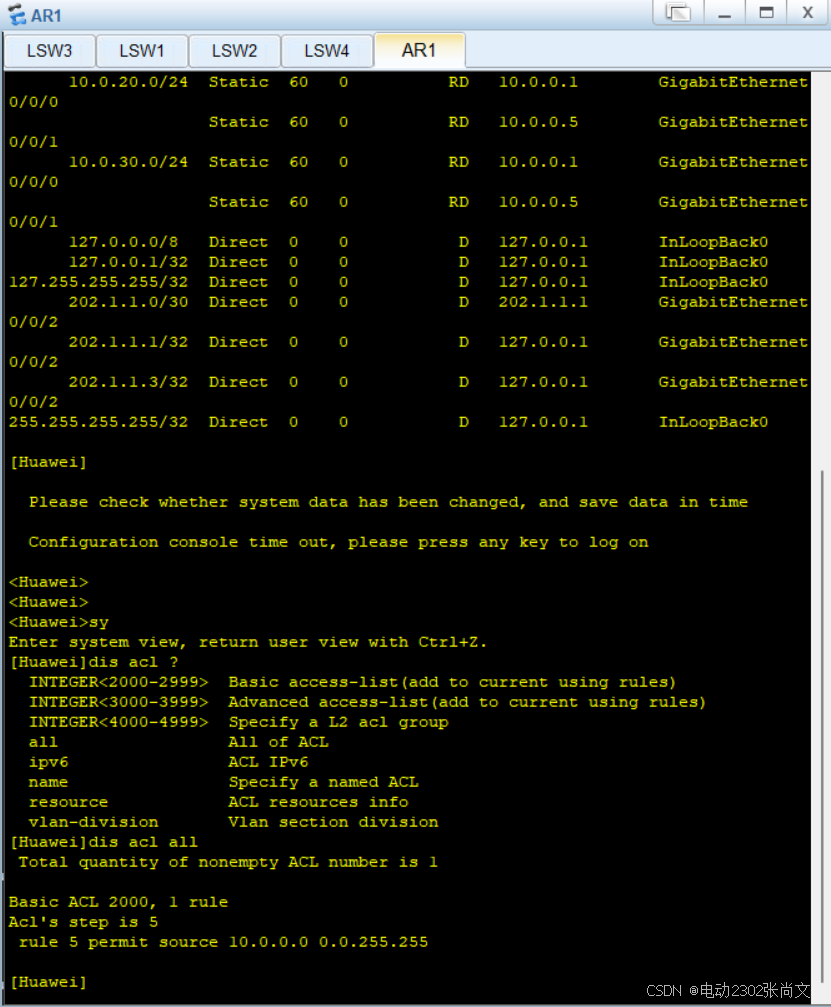

AR1使用下图所示：

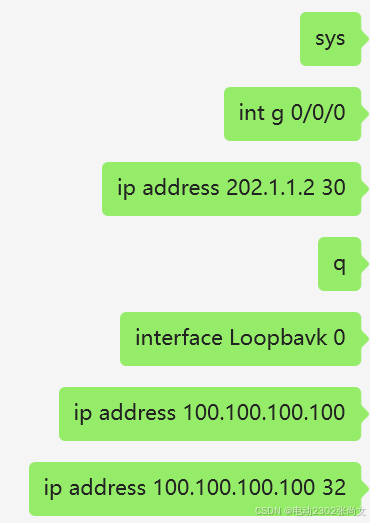

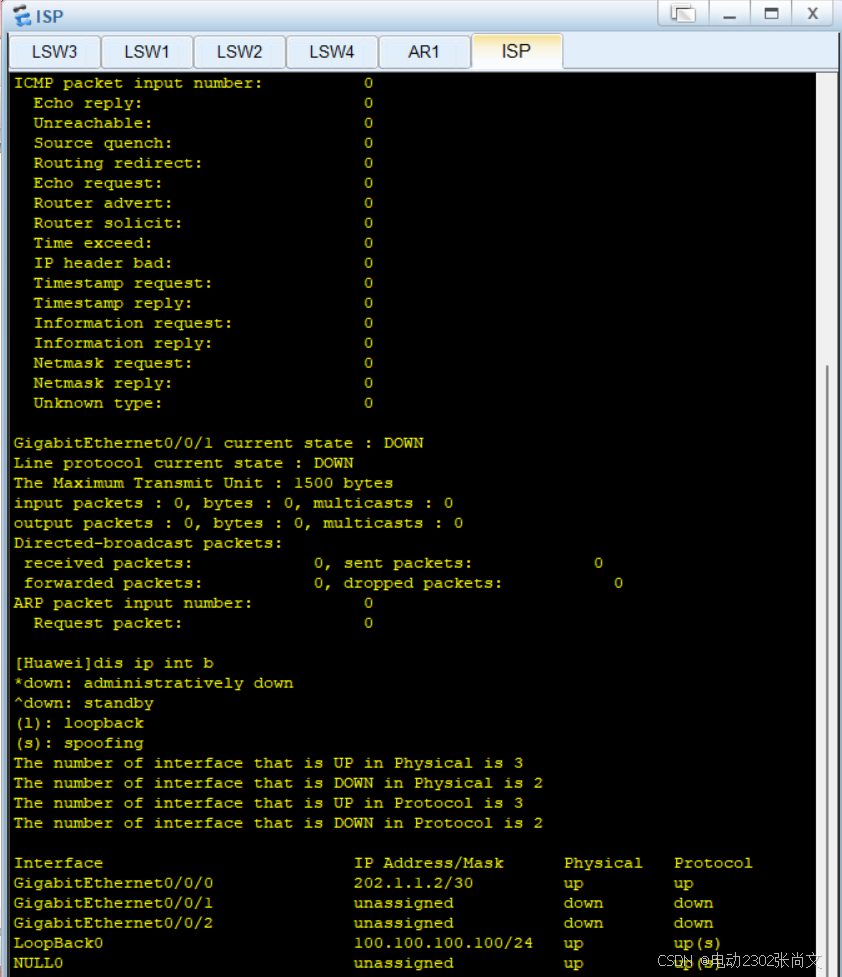

ISP使用下图所示：

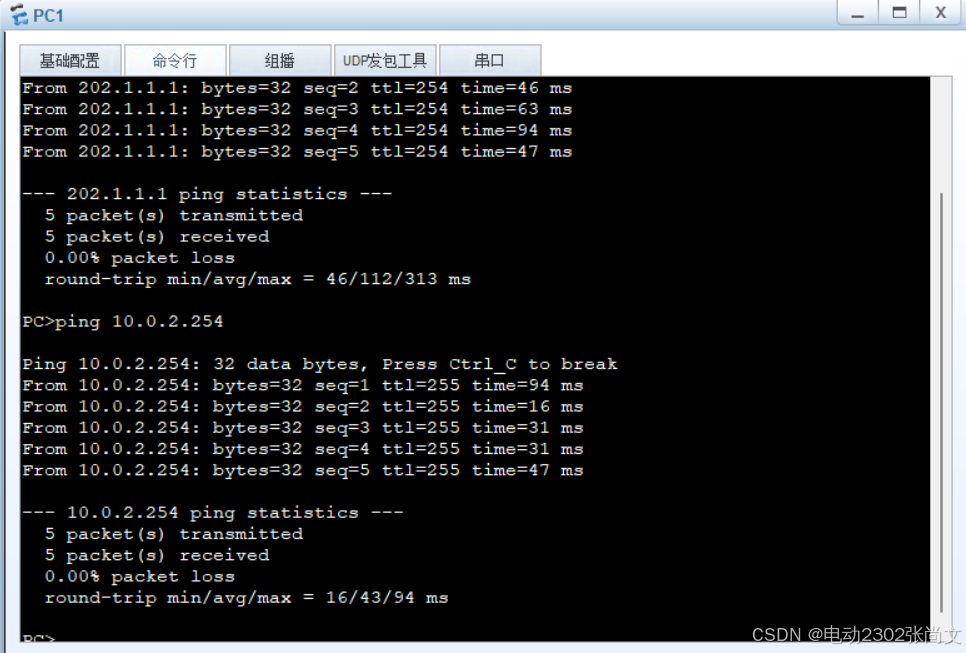

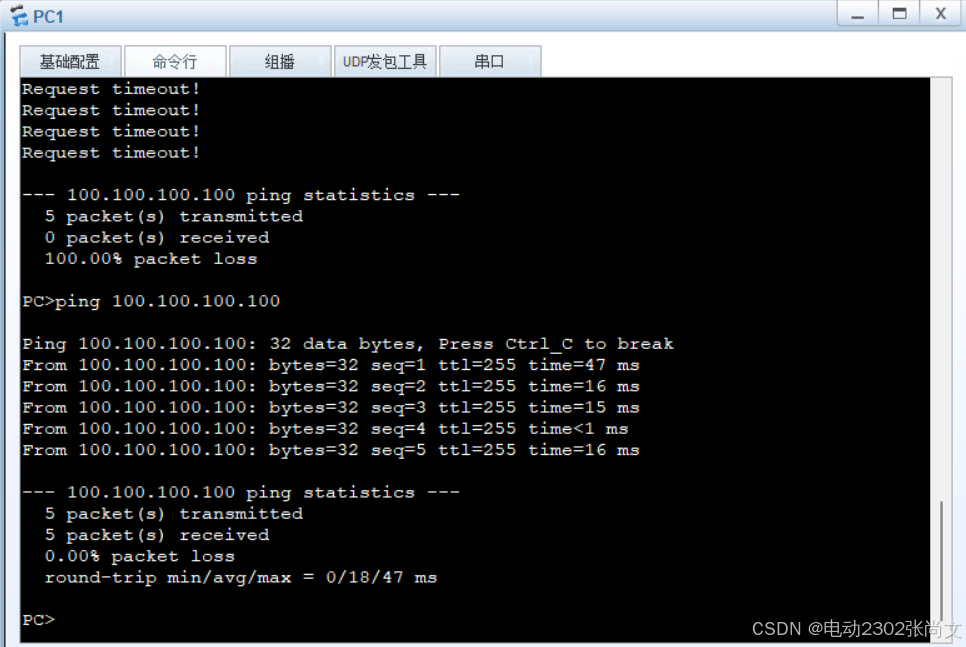

最后使用PC1去pingISP：

能ping通说明全网可达，至此实验结束
