matlab GUI学习笔记3 如何添加axes并刷新计算结果，以及初始化axes的句柄。

从昨天开始matlab GUI的编程需要用到图像显示了，也就是axes插件，里面涉及到很多问题，一一记录下来解决方法。

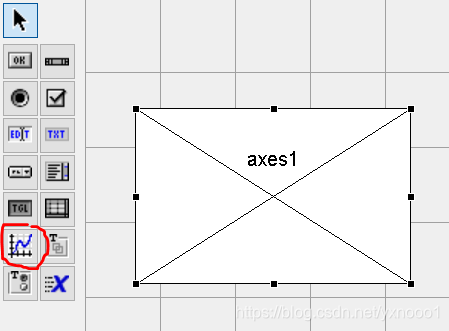

（1）首先添加axes，很简单。图像显示框的名称叫坐标轴，很容易误会。

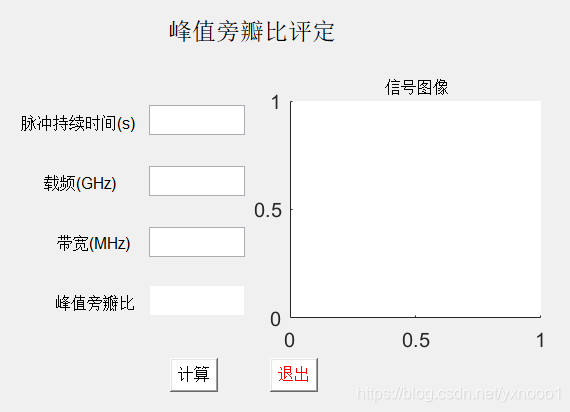

（2）在axes中显示结果，即若点击计算按钮，在图像框中显示计算结果。

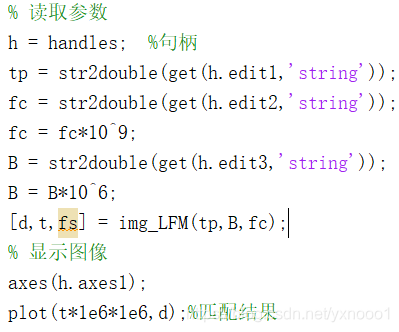

计算按钮的tag为pushbutton1，在其callback中获取输入参数，并进行计算，将得到的计算图像显示，用“axes(handles.axes1); plot(t*1e6*1e6,d);%匹配结果"语句，或直接使用“plot(handles.axes1,t*1e6*1e6,d);”，同理，使用imshow和imagesc语句是相同的操作。

***需要注意的是，axes的句柄只能使用handles，不可使用guihandles，否则会报错。

（3）刷新axes内容

当我更新部分参数，重新点击计算时，会报错“引用了不存在的字段 'axes1'”，但是我的axes1明明存在，而且第一次计算的时候显示并无问题，查找原因后，发现需要将axes1中显示的结果删除后才能重新正确显示。大家建议添加“刷新（pushbutton）”将之前的结果全部删除，但我想在计算按钮的基础上进行刷新，并不想再添加一个按钮，所以将清除axes内容的语句添加到“计算”按钮callback里。

清除axes内容的命令有很多，例如“cla”,“delet”，并将axes的NextPlot属性改为“replace”。在使用cla语句的时候也走了很多弯路，直接添加cla或cla(handles.axes1)依旧还会报错，需要添加reset，即“cla(handles.axes1,'reset');”，若axes存在多个且都需要清除的情况下，还可以使用“cla reset”语句。同样的，delet命令也需要添加reset。

（4）在主界面初始化axes的句柄

当我从主界面（software.fig）打开新的界面(pushbutton5.fig)并进行计算时，发现会报错，错误为：“结构体内容引用自非结构体数组对象  axes(handles.axes1)”，也能看出在不存在axes的新界面计算并在edit或text中显示内容时，并不会报错，而通过主界面打开存在axes的界面时，就报错。

这个问题我查了好久，最终在国外的问答网站上发现了原因：由guide生成的figure窗口必须通过在.m文件中“RUN”打开才可以正确运行，因为这样才会初始化handles句柄，通过fig打开，就不会产生handles的句柄，所以在多界面编程中，若要通过点击按钮打开一个新界面，用open（‘pushbutton5.fig’）只能应对不存在axes的情况，否则需要在主界面打开新界面时就对新界面的handles进行初始化。

注意：上述命令中的“close（h）”这个语句酌情删除，因为这个命令的存在导致新窗口打开的同时旧窗口关闭，若想保持旧窗口的打开状态就需要去掉这句命令。

*****************************************************************************************************

总结：第三个问题和第四个问题对于高手来讲可能是很简单的问题，对于小白来讲就很陌生且不好解决，花费了好长时间才解决这两个问题。国内对GUI编程的内容和解答相对较少，需要我们多查多看多试，总会成功的！
