RIP配置实验

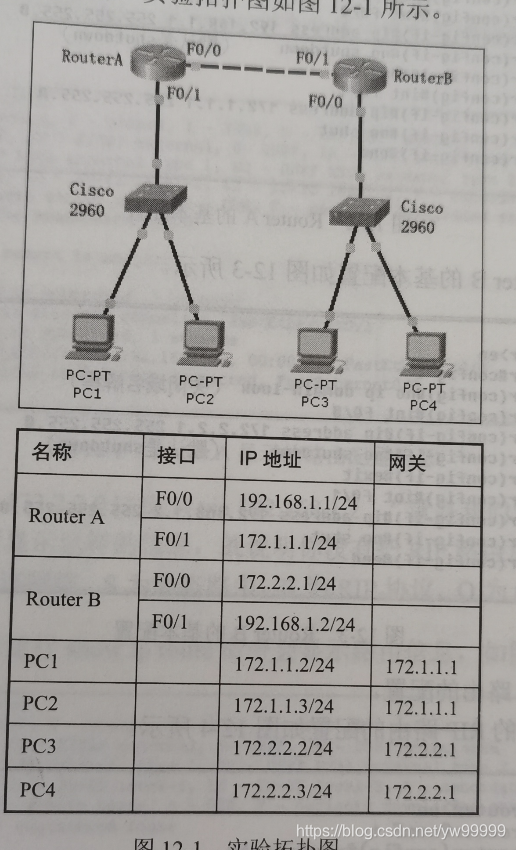

实验拓扑

在这里插入图片描述

实验要求

（1）路由器的基本配置：设置路由接口IP地址

（2）根据以上拓扑划分出的三个网段，要求配置RIP路由使所有客户机都能通信，该如何实现？

实验步骤

路由器的基本配置

设置路由器接口IP地址

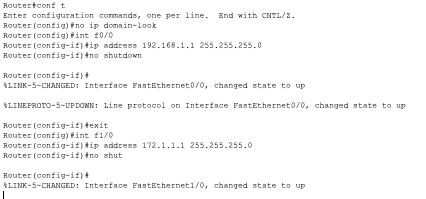

RouterA的基本配置

在这里插入图片描述

Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#no ip domain-look
Router(config)#int f0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#int f1/0
Router(config-if)#ip address 172.1.1.1 255.255.255.0
Router(config-if)#no shut

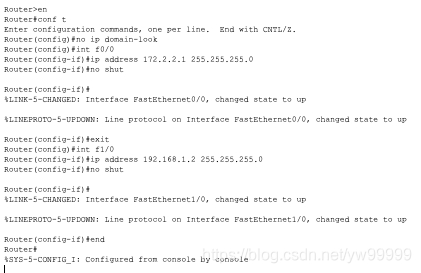

RouterB的基本配置

在这里插入图片描述

Router>en
Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#no ip domain-look
Router(config)#int f0/0
Router(config-if)#ip address 172.2.2.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#int f1/0
Router(config-if)#ip address 192.168.1.2 255.255.255.0
Router(config-if)#no shut
Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet1/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet1/0, changed state to up

RIP路由配置

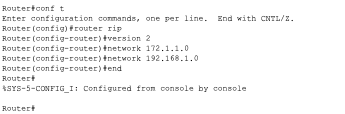

RouterA的RIP路由配置

在这里插入图片描述

Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 172.1.1.0
Router(config-router)#network 192.168.1.0
Router(config-router)#end

RouterB的RIP路由配置

在这里插入图片描述

Router#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#router rip（进入路由配置模式）
Router(config-router)#network 172.2.2.0
Router(config-router)#network 192.168.1.0
Router(config-router)#end
Router#
%SYS-5-CONFIG_I: Configured from console by console
