手把手教你在ubuntu16.04上调试linux0.11代码

一.前言
二.整体的思路和效果
三.具体步骤

一.前言

目前在跟着李治军老师的操作系统32讲学习操作系统原理。在完成操作系统的lab过程中常常会遇到一些奇奇怪怪的错误这样就需要打断点进行调试。但是linux0.11依赖于很多古老的编译工具链调试起来不是很友好。于是笔者发现了这样一个神奇的开源项目。可以利用现代工具链在qemu模拟器上编译并且单步调试linux0.11源码。

二.整体的思路和效果

在VMARE虚拟下搭载ubuntu16.04系统
下载qemu模拟器
拉取改编的适配于现代工具链的linux0.11源码
配置gdbinit使其具有IDE效果
vscode 中ssh remote到虚拟机中进行调试

三.具体步骤

3.1 VMARE下载

在这里插入图片描述

下载教程：[VMARE下载教程](https://blog.youkuaiyun.com/weixin_45912291/article/details/108 在VM894737?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522166947467416800192222895%2522%252C%2522scm%2522%253A%252220140713.130102334…%2522%257D&request_id=166947467416800192222895&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2_allsobaiduend~default-2-108894737-null-null.142%5Ev66%5Econtrol,201%5Ev3%5Econtrol_1,213%5Ev2%5Et3_control2&utm_term=VMARE%E4%B8%8B%E8%BD%BD&spm=1018.2226.3001.4187)
考虑到文章篇幅，这里引用了一篇详细的VMARE下载教程。

3.2 构建ubuntu16.04虚拟机

安装的操作系统镜像是ubuntu-16.04.7-desktop-amd64。
官网是：https://ubuntu.com/
下载界面是：https://releases.ubuntu.com/xenial/
这个版本的直接下载地址是：https://releases.ubuntu.com/xenial/ubuntu-16.04.7-desktop-amd64.iso
这里就不在这里详细展开说了。具体看这篇博客：
https://blog.youkuaiyun.com/trackxiaoxin321/article/details/115591796?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522166947509816800213074467%2522%252C%2522scm%2522%253A%252220140713.130102334…%2522%257D&request_id=166947509816800213074467&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2_alltop_positive~default-1-115591796-null-null.142^v66control,201^v3control_1,213^v2t3_control2&utm_term=ubuntu16.04%E5%AE%89%E8%A3%85%E6%95%99%E7%A8%8B&spm=1018.2226.3001.4187

3.3 下载qemu模拟器

qemu 是模拟器，简单理解和虚拟机一样，用来当做真机启动 Linux 0.11 的。
官网是这个：https://www.qemu.org/
在刚才安装的虚拟机下直接安全qemu

sudo apt-get install qemu

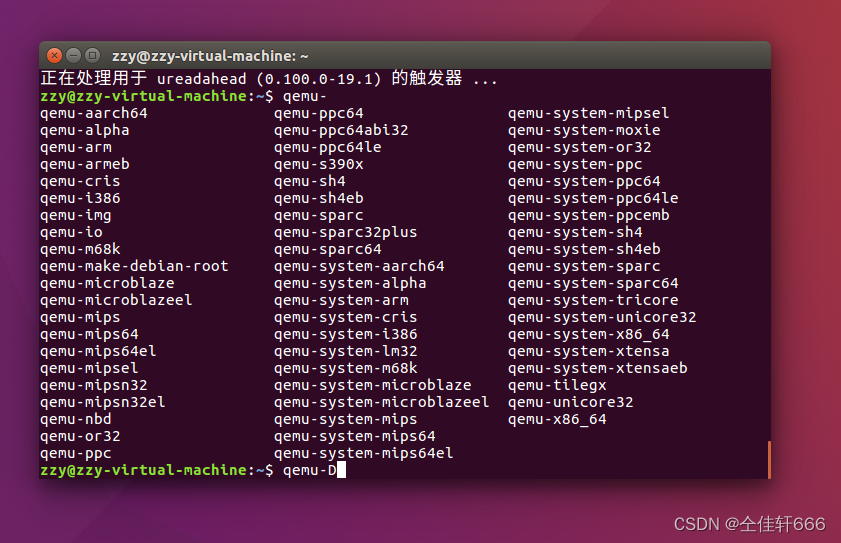

下载好后，我们输入 qemu-，按两下 tab，查看下支持的体系结构。
在这里插入图片描述

看到有 qemu-system-x86_64 即可，一会我们会用这个来模拟启动 Linux 0.11。

3.4 下载并运行可调试的linux0.11源码

这一步直接下官网上的是不行的，因为那个依赖好多古老的工具链。
这里一般网上都是参考了赵炯老师为我们修改好的 Linux 0.11 源码，用现代的工具链即可构建，造福了广大热爱内核的开发者，我们直接拿来主义即可。
在赵炯老师准备好的源码的基础上，很多人又进行了二次改造，使得其可以一键 qemu 或 bochs 启动。拉取代码：

git clone  https://github.com/yuan-xy/Linux-0.11

进入Linux-0.11目录下
先make生成镜像：

zzy@zzy-virtual-machine:~/Linux-0.11$ make
make[1]: Entering directory '/home/zzy/Linux-0.11/boot'
make[1]: Leaving directory '/home/zzy/Linux-0.11/boot'
make[1]: Entering directory '/home/zzy/Linux-0.11/boot'
make[1]: Leaving directory '/home/zzy/Linux-0.11/boot'
make[1]: Entering directory '/home/zzy/Linux-0.11/boot'
make[1]: Leaving directory '/home/zzy/Linux-0.11/boot'
make[1]: Entering directory '/home/zzy/Linux-0.11/kernel'
make[1]: Leaving directory '/home/zzy/Linux-0.11/kernel'
make[1]: Entering directory '/home/zzy/Linux-0.11/mm'
make[1]: Leaving directory '/home/zzy/Linux-0.11/mm'
make[1]: Entering directory '/home/zzy/Linux-0.11/fs'
exec.c: In function ‘do_execve’:
exec.c:239:11: warning: assignment makes pointer from integer without a cast [enabled by default]
   if ((cp = strchr(buf, '\n'))) {
           ^
make[1]: Leaving directory '/home/zzy/Linux-0.11/fs'
make[1]: Entering directory '/home/zzy/Linux-0.11/kernel/blk_drv'
make[1]: Leaving directory '/home/zzy/Linux-0.11/kernel/blk_drv'
make[1]: Entering directory '/home/zzy/Linux-0.11/kernel/chr_drv'
sync
make[1]: Leaving directory '/home/zzy/Linux-0.11/kernel/chr_drv'
make[1]: Entering directory '/home/zzy/Linux-0.11/kernel/math'
make[1]: Leaving directory '/home/zzy/Linux-0.11/kernel/math'
make[1]: Entering directory '/home/zzy/Linux-0.11/lib'
make[1]: Leaving directory '/home/zzy/Linux-0.11/lib'
记录了1+0 的读入
记录了1+0 的写出
512 bytes copied, 0.000847058 s, 604 kB/s
记录了1+1 的读入
记录了1+1 的写出
618 bytes copied, 0.000709103 s, 872 kB/s
记录了253+1 的读入
记录了253+1 的写出
129729 bytes (130 kB, 127 KiB) copied, 0.00472476 s, 27.5 MB/s
记录了2+0 的读入
记录了2+0 的写出
2 bytes copied, 0.000228377 s, 8.8 kB/s

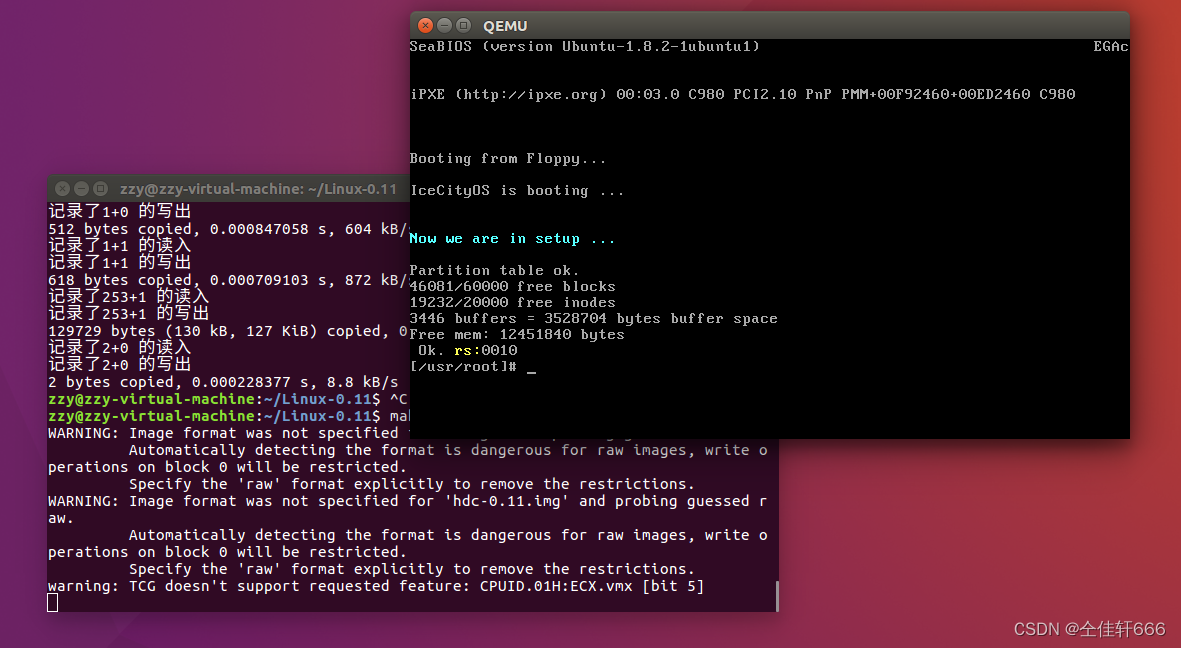

然后启动linux0.11:

make start

在这里插入图片描述

3.5 调试linux0.11源码

3.5.1 配置gdb

使gdb拥有和IDE一样的效果：

git clone https://github.com/cyrus-and/gdb-dashboard/
cp gdb-dashboard/.gdbinit ~

进入到Linux0.11目录下：

make gdb

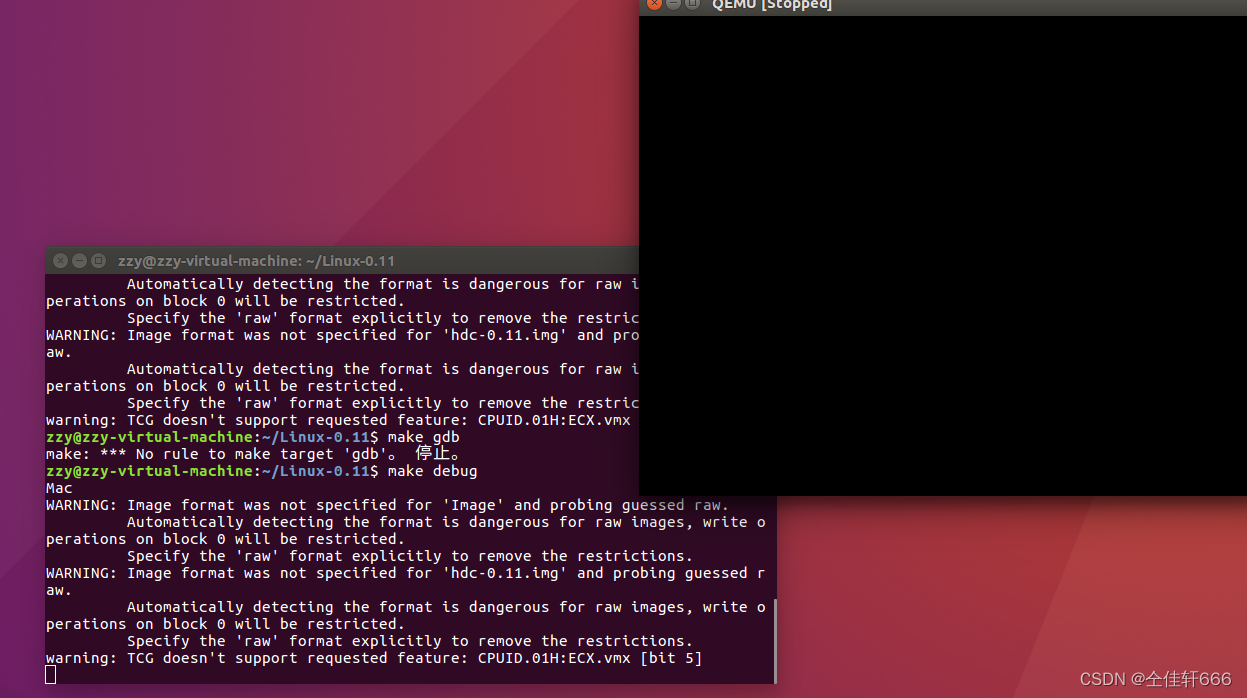

效果如下图。
在这里插入图片描述
再开一个窗口，输入命令 gdb tools/system

然后 target remote :1234

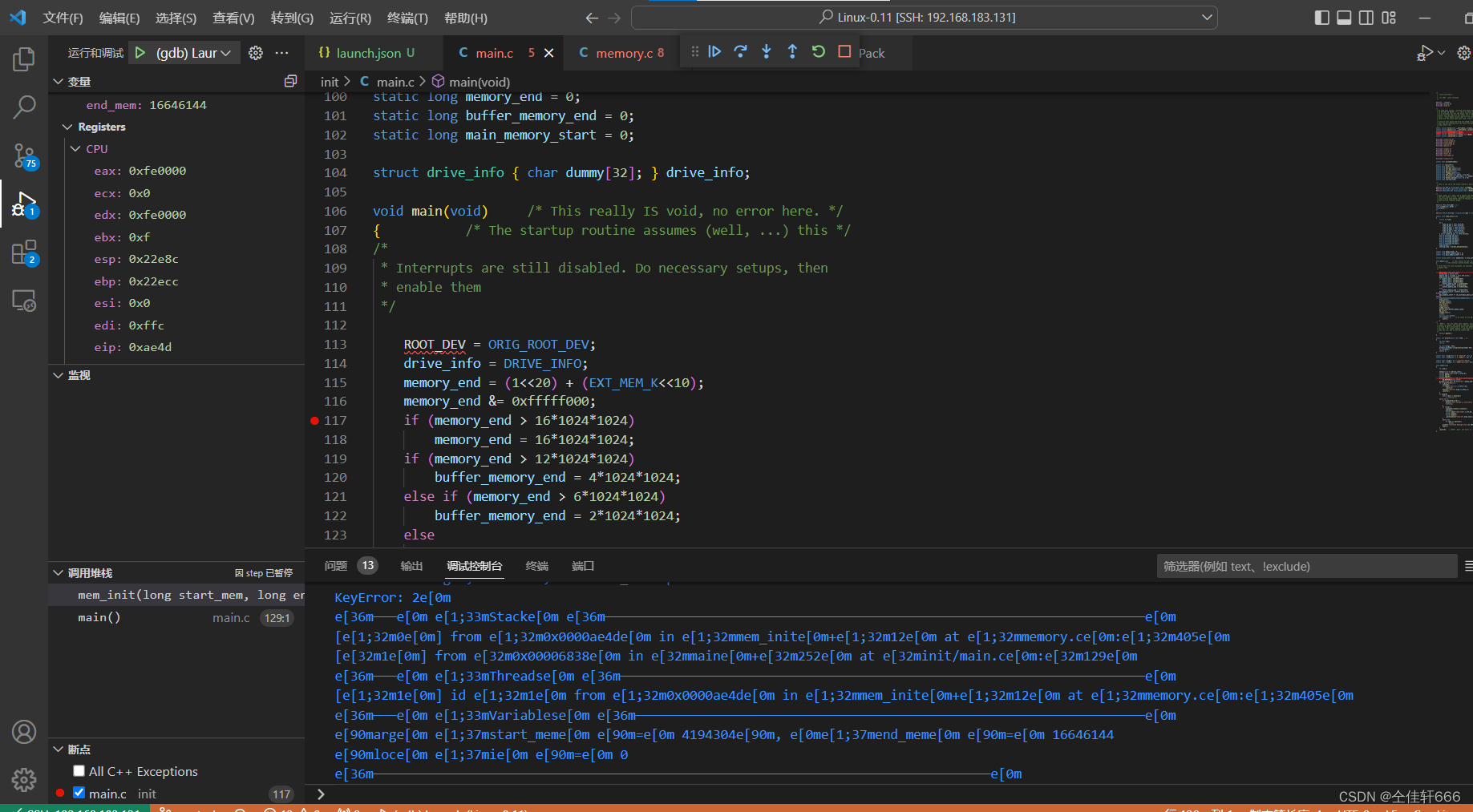

就可以愉快地进行 gdb 调试了，最终效果如下图。
在这里插入图片描述

3.5.2 vscode调试

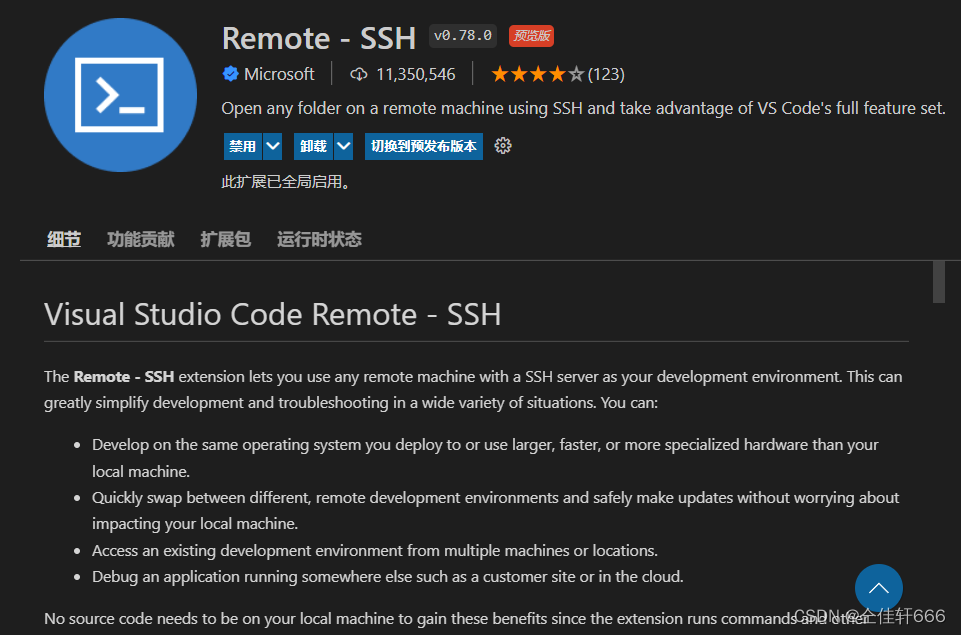

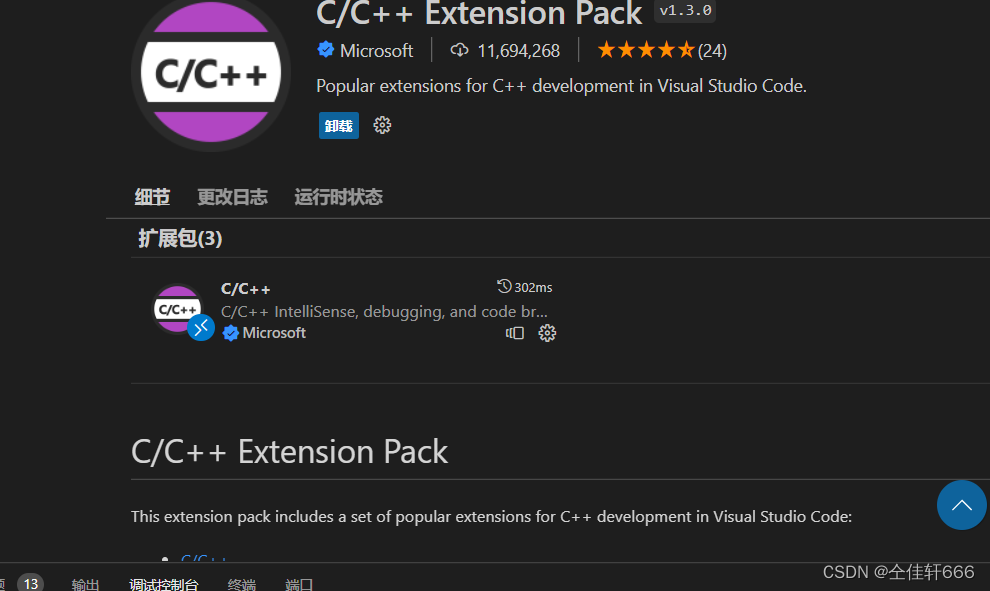

在本机的 windows 里安装好 vscode，下载 remote-ssh 和c/c++插件。
在这里插入图片描述

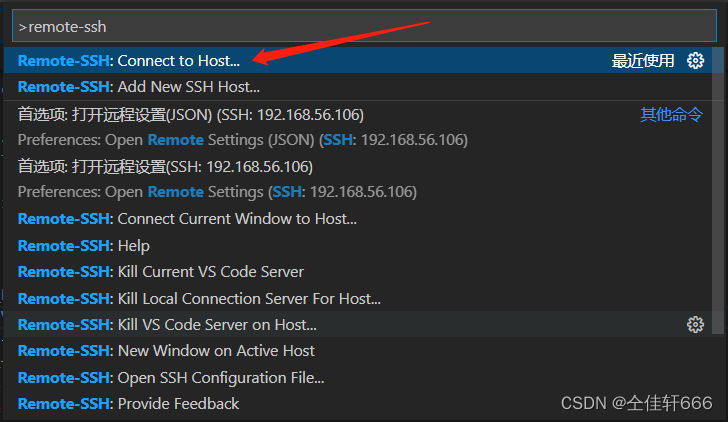

下载好后按下 ctrl + p，输入 >remote-ssh，找到 Connect to Host

按照它提示的格式输入你的虚拟机 IP 和用户名，随后输入密码，即可远程连接到虚拟机。
之后点击菜单栏运行-启用调试，在弹出的 launch.json 中做如下配置

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "(gdb) Launch",
            "type": "cppdbg",
            "request": "launch",
            "program": "${workspaceFolder}/tools/system",
            "miDebuggerServerAddress": "127.0.0.1:1234",
            "args": [],
            "stopAtEntry": false,
            "cwd": "${workspaceFolder}",
            "environment": [],
            "externalConsole": false,
            "MIMode": "gdb"
        }
    ]
}
