TeeChart Pro VCL/FMX教程之网络应用

   TeeChart Pro VCL/FMX是一款主流的图表制作工具。提供了数百种用于可视化的2D、3D图形样式、56种数学、统计和金融函数，以及不限数量的坐标轴和30种调色板组件。

---

    本篇教程为大家带来的是TeeChart Pro VCL/FMX中网络应用的这一节，主要分为以下几个部分：

1.  介绍

2.  图表格式

    静态图像格式

   输出数据格式

   输入数据格式

       HTML表格

       TChartWebSource

       TSeriesTextSource

   将TeeChart放入Delphi的ActiveForm>

3. Web服务器应用程序

   编写ISAPI应用程序

---

介绍

TeeChart Pro VCL/FMX版本提供了可简化Internet / Intranet Charting应用程序的设计。

图表格式

静态格式

    TeeChart为网页，JPEG，GIF，PNG和WMF提供多种静态图像导出格式（仅适用于IE）。

    TeeChart可以导出为JPEG图像，可以链接到网页，也可以通过标准图像链接在网页上访问该图表。

 例：

<img src="http://www.myserver.here/tempCharts/myJPEGChart.jpg">

    JPEG图表不提供live图表的优势，例如鼠标点击，实时动画，滚动等，但它们几乎适用于任何浏览器

输出数据格式

    图表数据可以导出为文本，XML，Excel电子表格或HTML表格。

输入数据格式

• HTML表格。

• TChartWebSource-使用TChart WebSource将基于服务器的URL tee文件路径导到客户端图表的应用程序，这样可以在服务器上创建或存储Tee文件，并通过URL直接访问，这是LoadChartFromURL方法的替代方法。

• TSeriesTextSource-SeriesTextSource组件允许将CSV文件数据直接加载到Series，CSV文件可以以不同的方式分隔，也可以是托管在URL地址的本地文件或服务器文件。

例：

Text source file, csv delimited:
  Fruit,Qty,Price/Kilo
  Apples,1,76
  Pears,2,45
  Bananas,3,66
  Oranges,4,41
  Kiwis,5,55

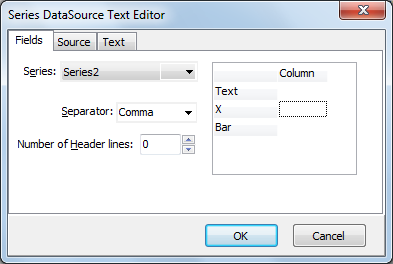

    TSeriesTextSource组件识别关联的TeeChart系列的Series类型，并为源的定义提供相关的字段结构，以下是BarSeries：

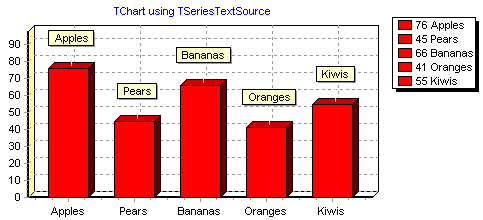

    将标题列设置为您不希望SeriesTextSource从中获取数据的标题文本行数。 将TSeriesTextSource Active设置为True会加载Series数据。 以上数据的结果如下图：

    以上方法可以通过以下方式实现：

procedure TForm1.BitBtn1Click(Sender: TObject);
begin
 With SeriesTextSource1 do
 Begin
   Series:=Series1;
   Filename:='http://www.steema.com/test.txt';
   Headerlines:=1;
   SeriesTextSource1.AddField('Bar',3);
   {Use the keyword 'Text' to select the Label field}
   SeriesTextSource1.AddField('Text',1);
   Active:=True;
 end;

    对于上面的Bar Series示例，单词Bar用于定义Y值。 当仅为BarSeries添加一个数据变量时，名称并不重要，因为TeeChart将假定它是Y值。 对于Label字段，它必须使用标题Text（常量Teemsg_Text）来标识它。 添加多个值时（如AddXY或具有Date，Open，High，Low，Close的Candle Series），您可以通过Series ValueList名称获取正确的名称。

例：

请考虑以下数据文件：

日期	开盘价	最高价	最低价	收市价
1/1 /2000	15	76	7	40
2/1/2000	40	55	35	37
3/1 /2000	37	61	29	43

{The following code extracts the data and adds it to the Series}
procedure TForm1.Button1Click(Sender: TObject);
var colcount: integer;
begin
 With SeriesTextSource1 do
 Begin
   Series:=Series1;
   Filename:='c:\tempdata\testcandledata.txt';
   Headerlines:=1;
   For colcount:=0 to Series1.ValuesList.Count-1 do
   begin
     SeriesTextSource1.AddField(Series1.ValuesList[colcount].Name,colcount+1);
   end;
   Active:=True;
 end;
end;



将TeeChart放入Delphi的ActiveForm中

    要创建新的ActiveForm应用程序，请从Delphi IDE的文件菜单中选择New>Activex>ActiveForm。 可以在表单上放置TChart，并且可以将属性添加到表单内以执行TeeChart操作。

    想要插入在Internet Explorer或其他ActiveX感知浏览器中，您应该记下新ActiveXForm的CLSID编号，并将其插入页面，语法类似于以下示例：

<OBJECT
   id="TeeVCLAX1"
   type="application/x-oleobject"
   hspace="0"
   vspace="0"
   codebase="TeeChartAXFormExample.ocx#version=1,0,0,1""
   CLASSID="CLSID:6C03C4DE-C883-4B1E-AA11-996319F91A8F">

    您可以向Activeform对象添加属性和方法，以便为图表在运行时提供便利。 例如，对于上面的图表，我们添加了Gradient.Visible，属性来启用/禁用图表后面的Panel Gradient。

    例： 如何使用Delphi将TeeChart属性添加到ActiveForm

    按照以下步骤将Chart属性添加到ActiveForm项目：

1. 使用Delphi类型库编辑器向ActiveForm项目添加属性

2. 在这种情况下，我们将属性定义为Property Gradient：WordBool;

3. 使用类型库刷新按钮更新项目的实施单元。

4. Delphi将在项目的实现单元中为新属性创建一个空的Get函数和Set过程。 您可以通过填充函数和过程来添加对所需TeeChart属性的访问，如下所示：

   function TTeeVCLAX.Get_Gradient: WordBool;
   begin
     result:=Chart1.Gradient.Visible;
   end;

   procedure TTeeVCLAX.Set_Gradient(Value: WordBool);
   begin
     Chart1.Gradient.Visible:=Value;
   end;

   现在编译修改后的项目可以使用浏览器脚本语言（如VBScript）访问此属性。 下面列出的VBScript代码用于此示例中的按钮：

   <SCRIPT LANGUAGE="VBScript">
   SUB ToggleGradient
           if TeeVCLAX1.Gradient = 0 then
             TeeVCLAX1.Gradient = 1   'replace TRUE/FALSE with numeric equivalents
           else
             TeeVCLAX1.Gradient = 0
           end if
   END SUB
   </SCRIPT>
   <INPUT TYPE=BUTTON VALUE="Example: Toggle Back Panel Gradient using VBScript" NAME="cdmChartColor" onClick="ToggleGradient">



           对于这种类型的Charting应用程序，您可能会发现LoadChartFromURL方法很有用，因为它允许分发集中修改的图表，可以在ActiveForm应用程序上放置一个计时器，以调用定期更新的基于服务器的图表，从而保证浏览器图表数据是最新的。

   Web服务器应用程序

   编写ISAPI应用程序

       Delphi使编写ISAPI应用程序非常容易。 下面是一部分代码，以显示图表如何以Stream格式发送到页面。

   { This event is created at design-time, double-clicking the WebModule
     form and adding an action... }
   procedure TWebModule1.WebModule1WebActionItem1Action(Sender: TObject;
     Request: TWebRequest; Response: TWebResponse; var Handled: Boolean);
   Var Stream:TMemoryStream;
   begin
     With TForm2.Create(Self) do { create the Form where is the Chart1... }
     try
       //See the ISAPI demo for a full listing of the code that creates the Chart
       //taking parameters from a Web Form as input.
       With ChartToJPEG(Request) do { convert Chart1 to JPEG Function in UnitChart Unit}
       try
         Stream:=TMemoryStream.Create;  { create a temporary stream in memory... }
         try
           SaveToStream(Stream); { save the jpeg to the stream... }
           Stream.Position := 0;
           Response.ContentType:='image/jpeg';   { send the stream... }
           Response.ContentStream:=Stream;
           Response.SendResponse;
         finally
           Stream.Free;  { release the temporary stream... }
         end;
       finally
         Free;  {

       本篇教程就介绍到这里，对以上内容有任何疑惑或者建议都可以在下方评论留言，TeeChart Pro VCL/FMX教程会持续更新，

   可以多多关注。
