vtk中关于相机

最新推荐文章于 2025-04-30 15:49:01 发布
原创 最新推荐文章于 2025-04-30 15:49:01 发布 · 796 阅读 · 6 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#VTKCamera

本文介绍了VTK中的两种相机模型：CameraModel1绕焦点旋转，适用于观察固定场景；CameraModel2绕摄像机位置旋转，适合观察移动场景。还讨论了投影方向及坐标系，并提供了实用的VTK相机操作示例。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

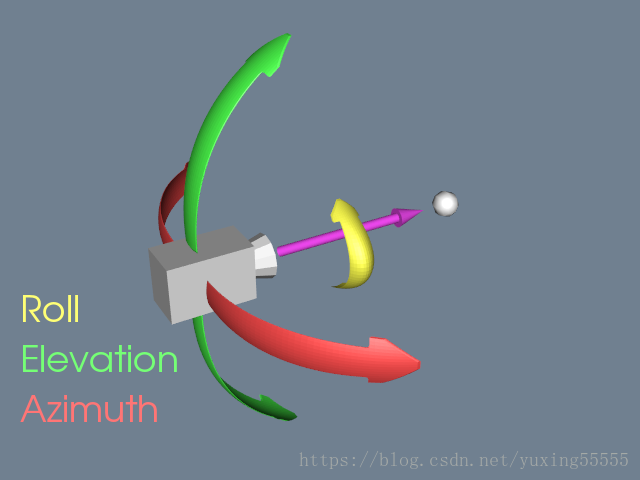

1.CameraModel1-----绕focal point运行（物体不动，相机动）
官方demo：
https://lorensen.github.io/VTKExamples/site/Cxx/Visualization/CameraModel1/

这里写图片描述

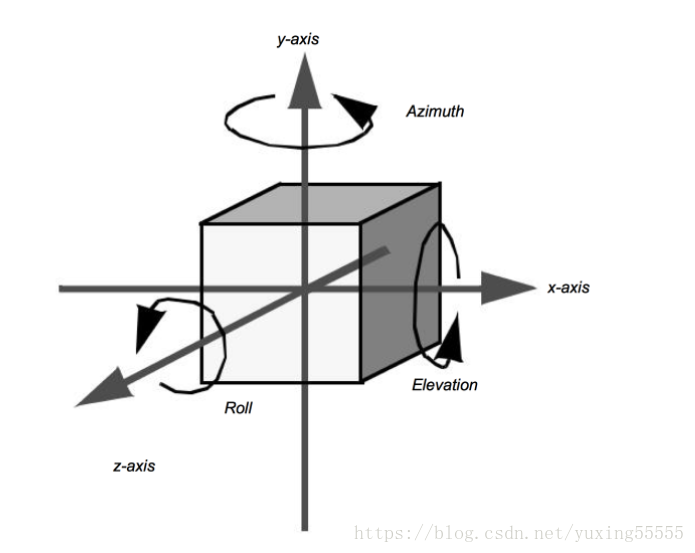

方向(下图中x,y,z为屏幕坐标)
这里写图片描述

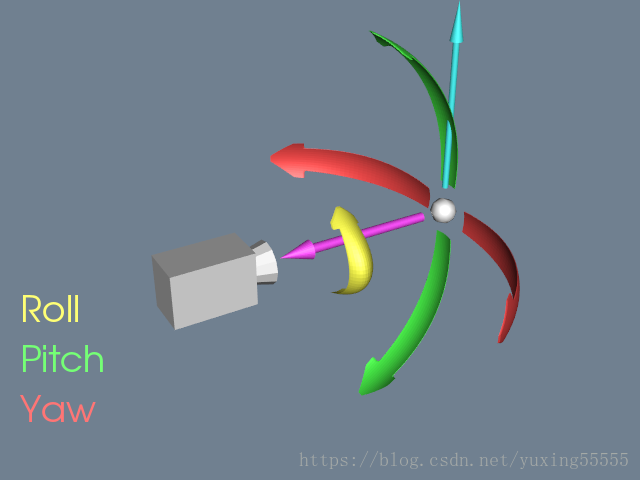

2.CameraModel2-----绕camera position运动（相机不动，物体动）
官方demo：
https://lorensen.github.io/VTKExamples/site/Cxx/Visualization/CameraModel2/

这里写图片描述

3.GetDirectionOfProjection-----垂直屏幕向里
4.GetViewPlaneNormal-----垂直屏幕向外

dicom坐标系：x->从右到左 y->从前到后 z->从脚到头
vtk坐标系：x->从右到左 y->从后到前 z->从头到脚

几个相机有关的demo

1.将vtkCamera的相关参数保存到文件里及读取文件设置vtkCamera为文件中的状态
https://lorensen.github.io/VTKExamples/site/Cxx/Utilities/SaveSceneToFile/
2.将vtkCamera的相关参数保存到vkDataSet中
https://lorensen.github.io/VTKExamples/site/Cxx/Utilities/SaveSceneToFieldData/
3.监听vtkCamera改变事件
https://lorensen.github.io/VTKExamples/site/Cxx/Utilities/CameraModifiedEvent/
