如何使用.NET开发AutoCAD？这是第一课

最新推荐文章于 2025-06-11 09:47:11 发布
原创 最新推荐文章于 2025-06-11 09:47:11 发布 · 1w 阅读 · 19 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#AutoCAD  #ObjcetARX #二次开发 #BIM #c#

本文介绍了如何配置开发环境，利用Visual Studio和ObjectARX 2018创建一个AutoCAD二次开发项目。步骤包括安装所需软件，新建ObjectARX项目，添加COM库引用，编写代码实现IExtensionApplication接口和自定义CAD命令。调试时，需要设置启动外部程序为AutoCAD，并确保加载dll。更多高级技巧可参考yunyou.ke.qq.com的视频课程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、开发环境配置:

（1）安装AutoCAD2018；

（2）安装VS2015；

（3）安装ObjectARX 2018类库；

（4）安装ObjectARX 2018 .NET开发向导(ObjectARXWizards.msi)。

2、利用向导新建一个ObjectARX项目：File>NEW>project,在项目名称输入yunyou.ke.qq.com,确定。

1362262-20180331180038871-510936186.pnguploading.4e448015.gif转存失败重新上传取消

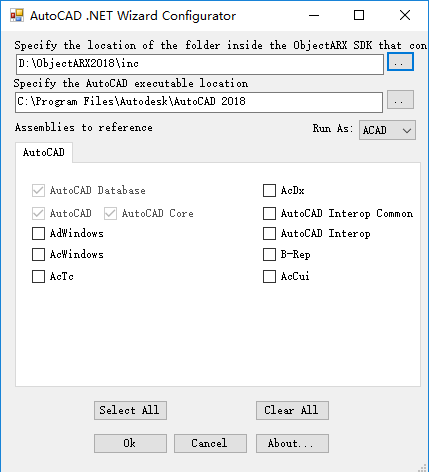

3、确定后弹出如下对话框：

4、确定后生成项目：
