上一篇文章我们利用View进行自定义UI，这篇我们将利用Android现有的UI进行自定义UI。我们利用现有的UI控件，主要是利用它们的一些属性，并且根据这些属性的改变可以达到我们预期的效果。还是看看今天我们实现的效果吧，No picture，it's so hard。效果图如下所示，就是我们常见的Tab和SeekBar，看看今天怎么用现有的UI控件实现它；老样子我们还是来一步一步分析吧。

效果图

分解效果图

我们看到Horizontal和Vertical两个Tab是不可以滑动的，只有通过点击来触发左右切换，在Tab的下面会有一个带颜色的bar标志当前选中的位置。想这样的UI目前现有的Android控件应该没有可以直接使用的(据我的了解)。一般我们在实现这样的UI时，我们会用TextView和一个带颜色的View组合实现。这样好像也可以，但是还是有一定的代码量的。那么我们怎么用最少的代码实现这样的需求呢！首先我们看到左右切换的选中，类似于RadioButton这样的控件——在多个选项中只能选取其中一个，但是RadioButton这样的控件底部好像也没有这样的带颜色的bar啊，难道还是要利用一个View和它组合使用吗，那这样还是太low了。我们想啊，既然底部没有这样一个bar，那我们可以让RadioButton在底部画一个啊。怎么画？那当然是继承它，在onDraw()方法里面画啦。具体怎么画，我相信画一个矩形应该很简单吧^_^。

上面分析完了Tab的部分，这下我们来看看这个Seekbar吧，我们先看看下面分解的4张图片。

第一条进度条

第二条进度条

游标

以上三个叠加效果

从上面的四张图片可以看出，这个Seekbar是通过前面三张一个一个叠加过后达到第四张图片的效果。当我们拖动小thumb(小圆球)滑动的时候，不断的改变第二层上圆角矩形的宽度就可以达到想要的效果了。那么具体怎么实现，当然还是上代码啦。

实现分解效果图

1.实现Tab的切换效果

上面我们分析了，需要实现Tab底部的效果主要是继承RadioButton，并在onDraw()方法中绘制一个矩形就可以了，还是直接上代码吧。

    @Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    int height = getMeasuredHeight();
    //the indicator's height
    int indicatorHeight = getResources().getDimensionPixelSize(R.dimen.radio_button_indicator_height);
    if (isChecked()){
        mPaint.setColor(getCurrentTextColor());
    }else {
        mPaint.setColor(Color.TRANSPARENT);
    }
    canvas.drawRect(0, height - indicatorHeight, getMeasuredWidth(), height, mPaint);
}

这里我们设置了选中色块的高度，再调用drawRect()方法绘制矩形（选中色块）。这里简单介绍一个这个方法

drawRect(float left, float top, float right, float bottom, @NonNull Paint paint)

先看看下面的图解吧。

矩形绘制示意图

结合上面的图解，我们这里把top的值设为height - indicatorHeight，这个height为整个RadioButton的高度，由图应该可以很清楚的知道top的坐标计算方法了。我们在RadioButton选中的时候通过Paint的值设置选中颜色，当处于未选中状态时设置为透明色，并且绘制同一块区域，达到切换的效果。

2.实现Seekbar

在分析Seekbar的时候，我们把它分解成了几个层次的叠加，那接下来我们的任务就是实现这些层次的叠加。我们这部分是通过现有的UI控件实现这个效果的，那么我们用哪一个UI控件可以实现层次的叠加呢，那当然只有FrameLayou和RelativeLayout啦！那到底用FrameLayout还是RelativeLayout呢？这里我们使用RelativeLayout，对于FrameLayout的使用可以自行实践。

(1)实现第一层圆角——progressbar

第一条进度

那我们这一层用什么实现呢，这里我们可以使用Andorid UI控件中的LinearLayout、FrameLayou等都可以，但是我们这里使用ViewGroup的子类——LinearLayout(当然也可以选取其他的)，这样我们可以对这一层进行扩展，在里面添加TextView、ImageView等。那么怎么实现圆角呢，当时是使用drawble进行配置的，但是对于使用drawable进行配置是有问题的——不能代码控制圆角的大小，这个问题导致可扩展性太差。那怎么解决呢，当然得想办法啊，最后找到了使用GradientDrawable，这里我想说的就是，我们在自定义的过程中总会出现问题，然后不停的找到具体的解决方法，一步一步实现。其实其他的编程问题都是这样的。好了，我们这里还是直接看看具体代码吧，如下：

    mFirstBar = new LinearLayout(context);
    GradientDrawable drawable = new GradientDrawable();
    drawable.setColor(Color.parseColor("#FFBB33"));
    drawable.setCornerRadius((float) mProgressHeight / 2);
    mFirstBar.setBackgroundDrawable(drawable);
    //mFirstBar.setBackgroundResource(R.drawable.firtbar_bkg);
    mFirstBarLp = new RelativeLayout.LayoutParams(ViewGroup.LayoutParams.MATCH_PARENT, mProgressHeight);
    mFirstBarLp.addRule(CENTER_IN_PARENT);
    mFirstBar.setClickable(false);
    addView(mFirstBar, mFirstBarLp);

好了，第一层的实现应该很简单吧。

(2)实现第二层圆角——secondProgressbar

第二条进度

其实secondProgressbar的实现基本上同progressbar的实现类似，还是直接上代码吧

    mSecondBar = new LinearLayout(context);
    GradientDrawable secondDrawable = new GradientDrawable();
    secondDrawable.setColor(Color.parseColor("#99CC00"));
    secondDrawable.setCornerRadius((float)mProgressHeight/2);
    mSecondBar.setBackgroundDrawable(secondDrawable);
    mSecondBarLp = new       RelativeLayout.LayoutParams(mThumbRadius, mProgressHeight);
  //mSecondBarLp.leftMargin = 0;
    mSecondBarLp.addRule(CENTER_VERTICAL);
  //mSecondBarLp.addRule(LEFT_OF, THUMB_ID);
    mSecondBarLp.addRule(ALIGN_PARENT_LEFT);
    addView(mSecondBar, 1, mSecondBarLp);
    mSecondBar.setClickable(false);

这里我们看到了，在创建LayoutParams的时候，我们设置的width的大小为圆角半径的大小，为什么要这么做？这里还是先解释一下吧，这样做的目的主要是将secondProgressbar的最右端总是在thumb的中心位置，这里记住这一点后面我们在介绍。

(3)实现游标——thumb

其实thumb很简单啦，就是一个圆形的View。这里直接使用TextView，不要问我为什么——我任性$_$。直接看代码吧。

    mThumb = new TextView(context);
    GradientDrawable thumb = new GradientDrawable();
    thumb.setColor(Color.parseColor("#33b5e5"));
    thumb.setCornerRadius((float)mThumbRadius);
    mThumb.setBackgroundDrawable(thumb);
    mThumbLp = new RelativeLayout.LayoutParams(mThumbRadius*2, mThumbRadius*2);
    mThumbLp.addRule(CENTER_VERTICAL);
    mThumbLp.addRule(ALIGN_PARENT_LEFT);
    mThumbLp.leftMargin = 0;
    addView(mThumb, mThumbLp);
    mThumb.setId(THUMB_ID);
    mThumb.setGravity(Gravity.CENTER);
    if (mThumbTextSize != 0)
    mThumb.setTextSize(mThumbTextSize);

这里在我们使用TextView，我们还可以在上面显示一些信息，扩展性更好，当然你也可以利用其他UI控件，设置你需要的UI！

(4)实现滑动——Seekbar

好了，上面我们分解的图都实现了，现在应该要实现滑动了吧！那么怎么实现按住Thumb就会滑动，并且secondProgressbar和滑动，同时显示当前的进度。当然是使用监听OnTouchEvent事件啦，根据滑动的distance不断更新thumb和secondProgressbar的参数，让他们动起来。那这里就直接实现RelativeLayout的OnTouchEvent方法，还是先看代码吧，如下：

@Override
public boolean onTouchEvent(MotionEvent event) {
    int action = MotionEventCompat.getActionMasked(event);
    boolean isDraged = false;
    Rect rect = new Rect();
    mThumb.getHitRect(rect);
    switch (action){
        case MotionEvent.ACTION_DOWN:
            float x = event.getX();
            float y = event.getY();
            boolean contain = rect.contains((int)x, (int)y);
            if (contain){
                mLastMotionX = event.getX();
                isDraged = true;
            }
            break;
        case MotionEvent.ACTION_MOVE:
            dragThumb(event.getX());
            break;

        case MotionEvent.ACTION_UP:

            break;
    }
    return isDraged;
}

private void dragThumb(float x){
    float distance = (x - mLastMotionX);
    mLastMotionX = x;
    mThumbLp.leftMargin = (int) (mThumbLp.leftMargin + distance);
    mSecondBarLp.width = (int) (mSecondBarLp.width + distance);
    LogUtils.LogD(TAG, " horizontal current distance == " + distance);
    //confirm this thumb is show, no anywhere is hide
    if (mThumbLp.leftMargin <= 0) {
        mThumbLp.leftMargin = 0;
        mSecondBarLp.width = mThumbRadius;
    } else if (mThumbLp.leftMargin >= getMeasuredWidth() - mThumbRadius * 2) {
        mThumbLp.leftMargin = getMeasuredWidth() - mThumbRadius * 2;
        mSecondBarLp.width = getMeasuredWidth() - mThumbRadius;
    }
    updateViewLayout(mThumb, mThumbLp);
    updateViewLayout(mSecondBar, mSecondBarLp);
}

这里我们实现的是整个RelativeLayout的OnTouchEvent方法，所以它的touch事件是针对整个RelativeLayout的。所以这里我们要做一下过滤，点击范围在不在thumb上面，只有点击和拖动都在thumb上面这次的touch对thumb才有效。当确定拖动有效的时候，在开始初始化的时候，设置了thumb相对于父控件为ALIGN_PARENT_LEFT，所以通过改变mThumbLp.leftMargin就可以改变thumb于左边的距离啦。对于secondProgressbar，只要改变mSecondBarLp.width的大小就可以改变它的宽度，最后调用updateViewLayout()方法更新UI。这里我们要注意两点：
1.防止thumb滑动到最右端时超出边界。
2.防止thumb滑动回来到最左端时超出边界。

好了，到这里通过简单的介绍，我们将这个Seekbar的基本功能完成。

总结

上面我们利用Android控件实现了一个简单的Seekbar，现在简单的总结一下：

1.和实践自定UI—View的时候一样，我们还是把这个Seekbar进行了分解，然后一步一步实现。

2.在自定义的过程中我们会遇到很多问题，我在这里遇到了这些问题：圆角怎么可以用代码控制、在开始的时候我没有利用RelativeLayou的onTouchEvent方法实现滑动，而是将onTouchEvent事件直接set在thumb上面，结果滑动的时候出现了问题（有兴趣的可以自己试试看看是什么问题）....。这里面遇到了很多问题，但都一个一个击破，所以我们在自定UI的时候不要心急，一点一点将没有问题解决，最后就会实现你想要的效果。

3.这里只是通过这个例子分析怎样去利用Android UI 自定义我们自己需要的UI。这里只是引导，更多的还是靠实践、实践、实践...。重要的事说三遍^_^

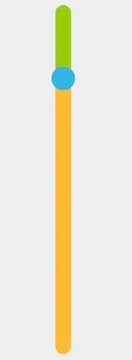

好了，国际惯例，可以自己练习一下垂直方向的Seekbar，如下图：
