告别繁复手算，智能设计新时代：吊装助理 - 吊点安装梁模块深度解析

一、吊点安装梁：吊装作业中不可或缺的 “隐形守护者”

在工业吊装、设备安装、建筑施工等领域，许多大型结构模块、预制构件或主体结构的一部分本身不具备直接吊装的条件，或现有吊点无法满足吊装受力要求。此时，工程师们往往需要为其增设临时吊点安装梁 —— 这些梁结构上焊接吊耳、吊环等吊点，成为连接起重设备与被吊物之间的关键传力媒介。

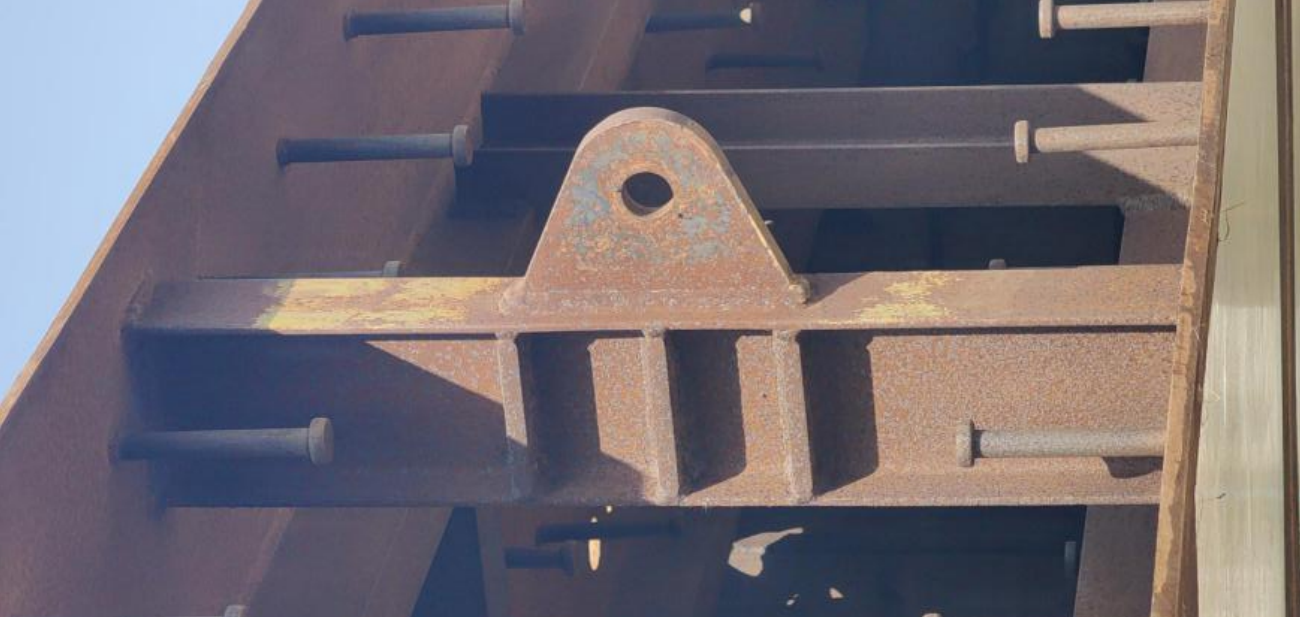

图 1 吊点安装梁应用示意图

无论是化工装置的大型结构模块、发电厂的预制烟道段，还是建筑领域的幕墙单元体，吊点安装梁都扮演着至关重要的角色。它不仅要承受被吊物的全部重量，还要考虑动力系数、偏载、翻身过程以及风载等复杂工况，其设计的可靠性直接关系到整个吊装作业的安全成败。

二、传统设计之痛：高门槛、多变量、效率瓶颈

1. 专业门槛高，非结构工程师难以胜任

吊点安装梁设计涉及材料力学、结构力学、钢结构设计等多学科知识。设计师需要：

准确判断梁的边界条件（两端铰接、两端固接、一端铰接一端固接）

计算平面内和平面外荷载作用下的强度、刚度和稳定性

熟悉相关设计规范（如 GB 50017、ASME BTH-1 等）

考虑焊缝强度、局部承压、疲劳等细部验算

2. 就地取材的困境：截面参数查找繁琐

现场施工常采用 “就地取材” 原则，使用的型钢截面五花八门。以下为常用型钢截面参数对比表，直观展示手工查找的复杂性：

图2  常用型钢截面参数表（GB 标准）

3. 计算书与图纸编制耗时费力

传统设计流程中，工程师需要：

手工完成十几页的计算书，包括公式推导、参数选取、计算过程。

用 CAD 绘制详细的施工图，标注所有尺寸、焊缝、技术要求。

反复校核，确保计算与图纸一致。

这一过程往往需要 1-2 个工作日，而现场施工经常需要快速响应。

三、吊装助理 - 吊点安装梁模块：智能化解决方案

核心功能亮点

1. 智能计算引擎：覆盖所有常见梁的端部连接形式

支承类型	适用场景	核心计算内容
两端铰接梁	简单支承、荷载对称分布	最大弯矩、剪力、挠度计算
两端固接梁	刚性连接、要求变形小	固端弯矩、剪力分布、整体稳定性
一端铰接一端固接	非对称约束、实际工程常用	非对称内力分布、局部应力集中验算

图3  梁端连接形式

2. 型钢数据库：内置完整截面特性，并可自定义截面。

模块集成了国内常用型钢规格库，包含：

热轧 H 型钢（GB/T 11263）

热轧工字钢（GB/T 706）

热轧槽钢（GB/T 707）

焊接 H 型钢

方管、圆管等

可自定义圆型，工字型，箱型等截面。

包含双工字钢，双H型钢等组合截面。

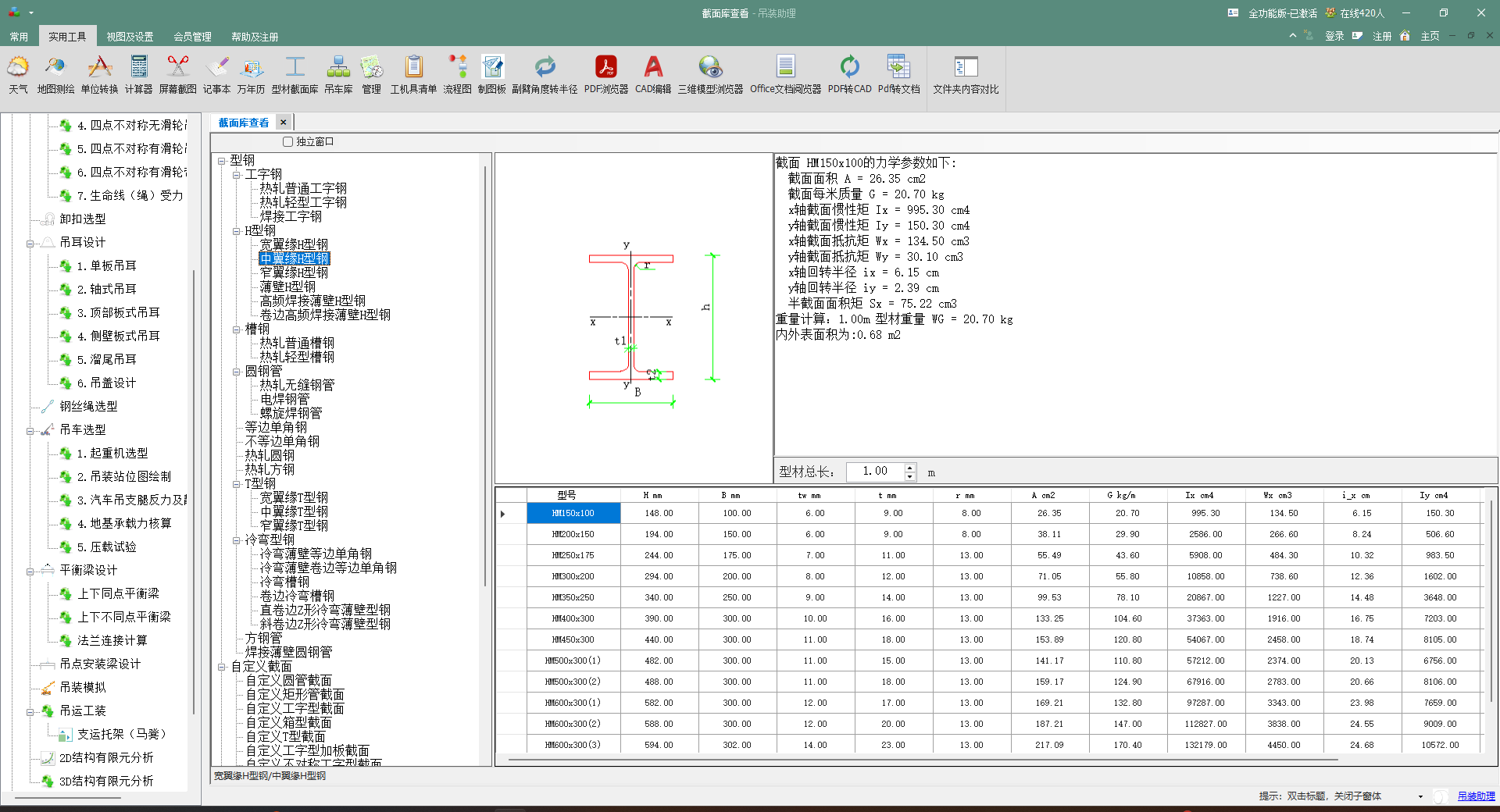

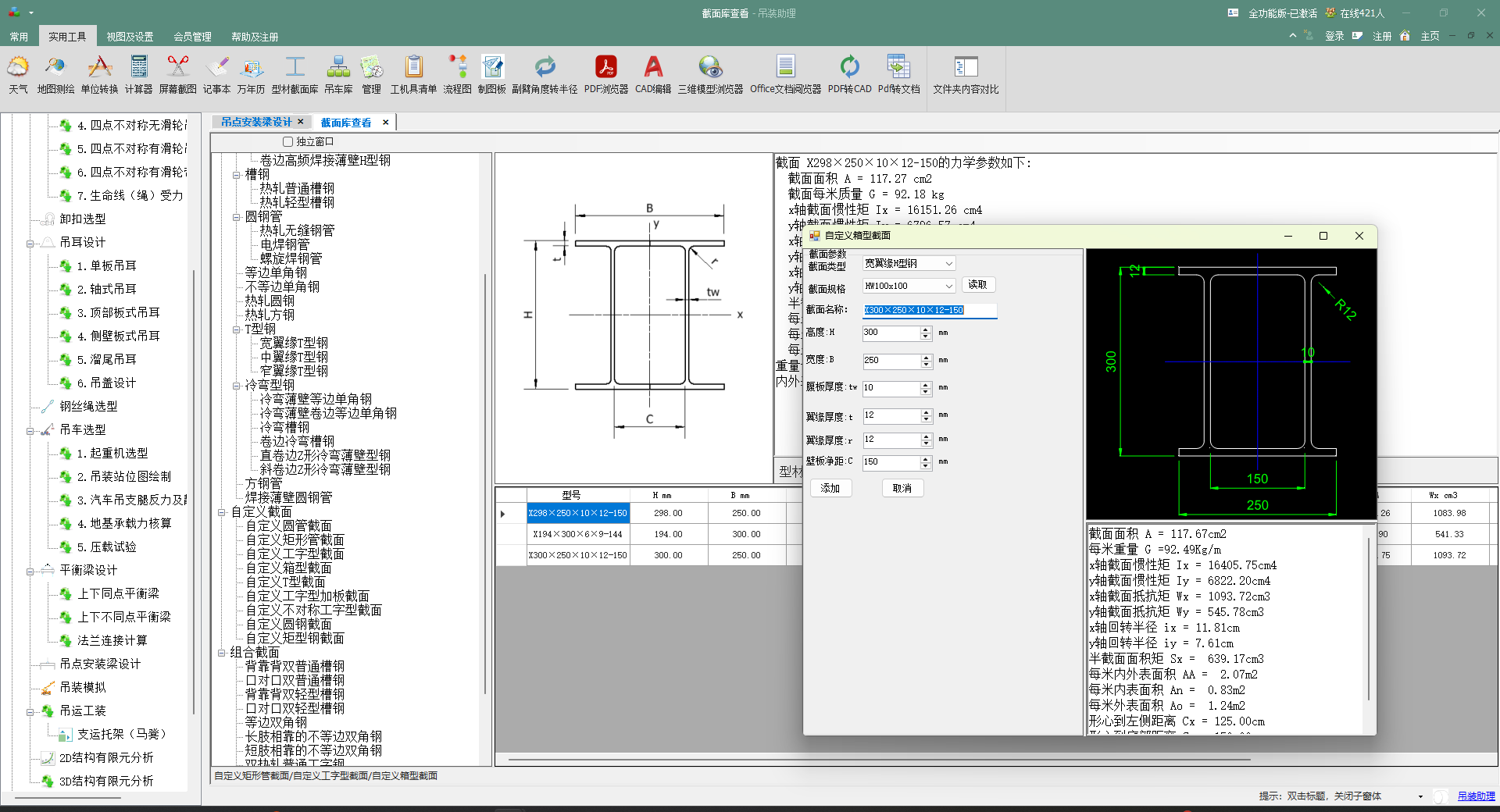

图4  自定义截面库示例

3. 一键出图：DWG/DXF 双格式支持

自动生成符合行业制图标准的施工图，包含：

梁的布置图（平面 / 立面 / 剖面）

吊耳详图（尺寸、材质、补强措施）

焊缝详图（焊脚高度、焊接方式、探伤要求）

与主体结构的连接详图（焊接节点）

完整技术要求标注（材质、涂装、吊装注意事项）

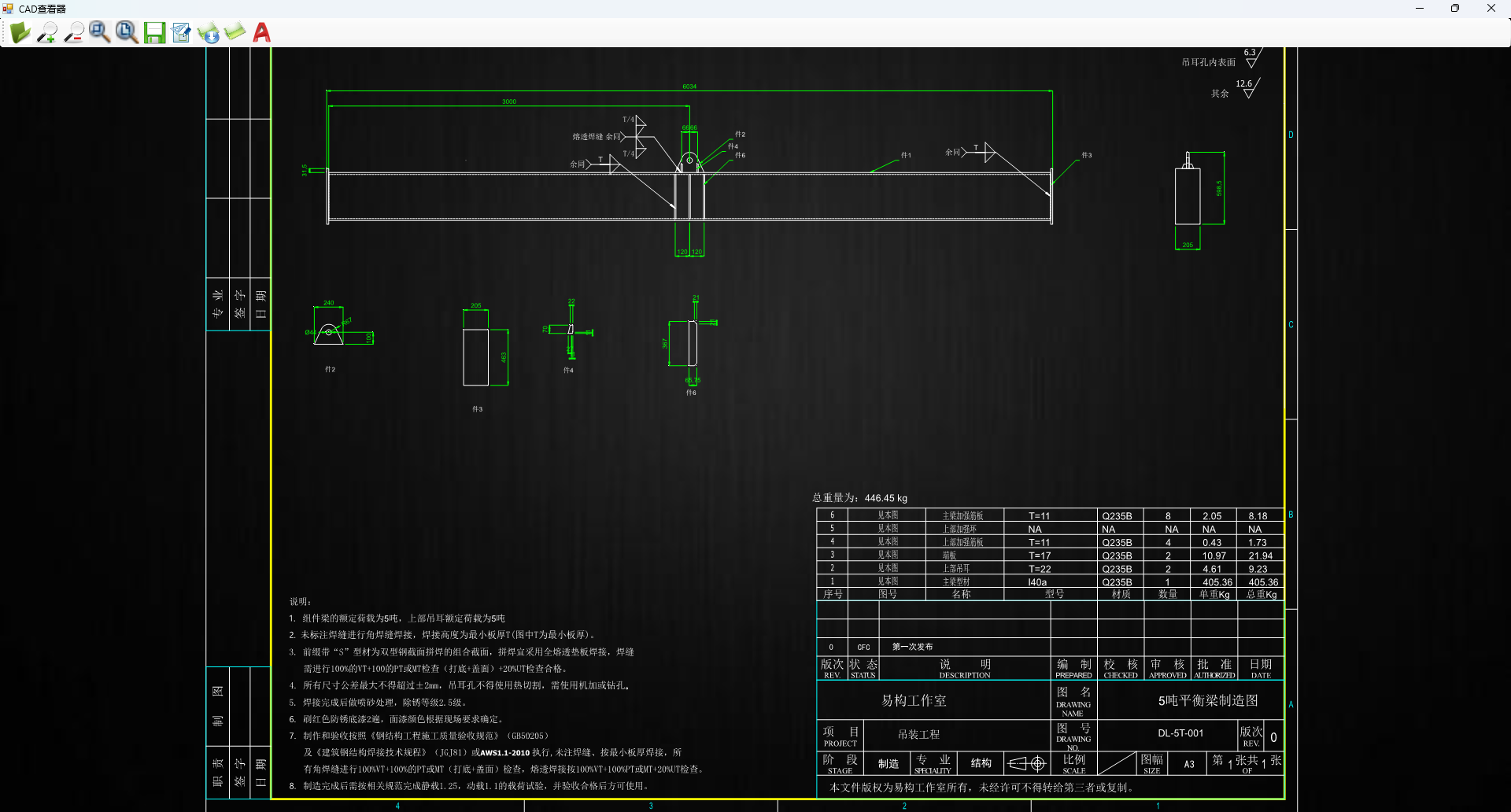

图5  输出CAD图纸示例

4. 专业计算书：图文并茂，公式清晰

自动生成的 Word 计算书包含以下核心章节（附规范依据）：

计算书章节	核心内容	引用规范
工程概况	项目信息、被吊物参数、设计依据	-
荷载计算	吊重、动力系数、荷载分项系数分配	GB 50017-2017
内力分析	弯矩图、剪力图、变形图生成	材料力学（第四版）
强度验算	正应力、剪应力、折算应力计算	GB 50017-2017 第 3.4 节
稳定性验算	整体稳定、局部稳定、长细比控制	GB 50017-2017 第 4.2 节
节点验算	吊耳板、焊缝、连接螺栓强度	GB 50017-2017 第 7 章
结论与建议	设计符合性判断、施工注意事项	-

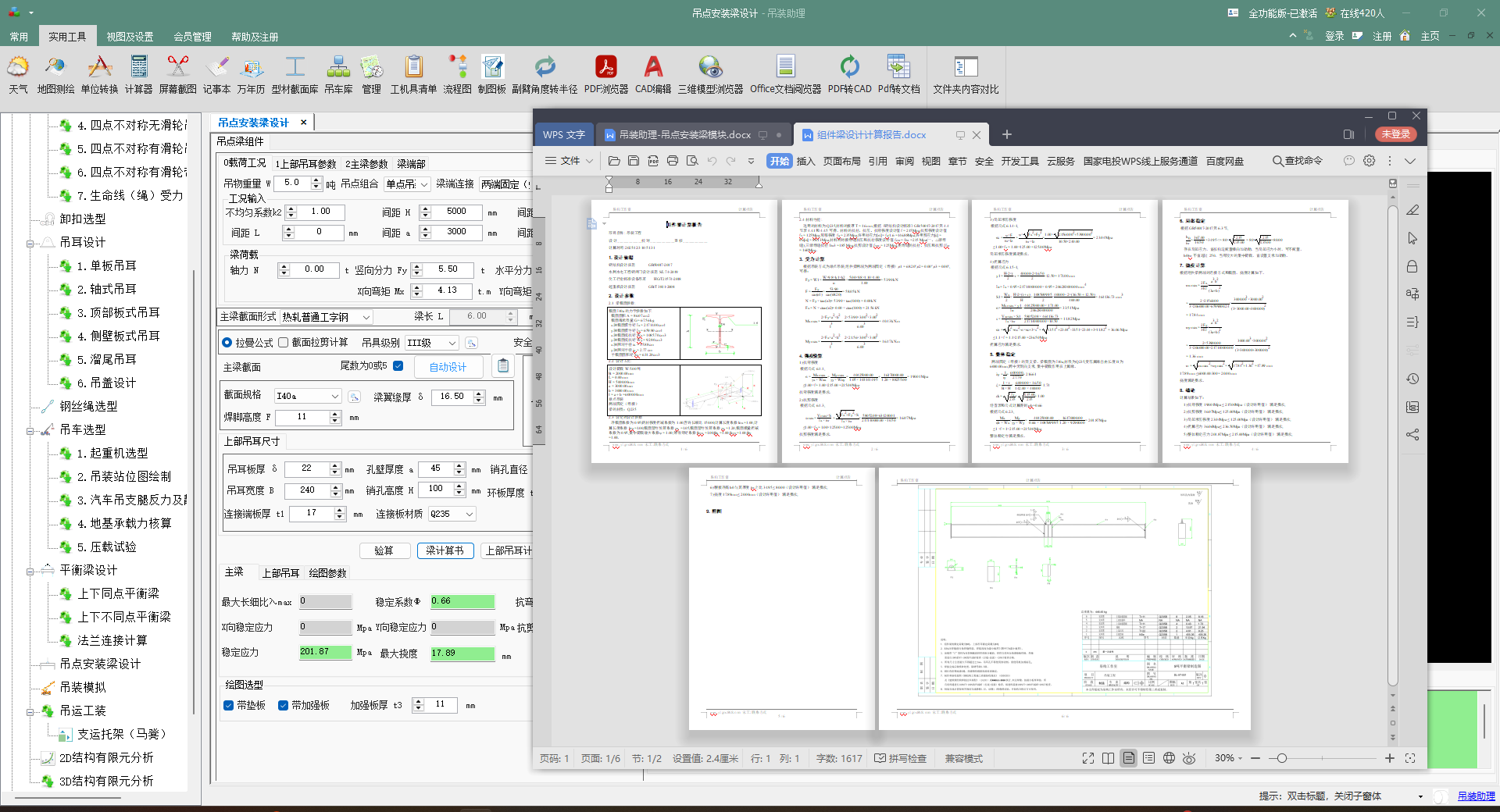

图6  生成计算书示例

四、设计流程对比：传统 vs 智能

表 7 传统设计与智能设计流程对比表

流程阶段	传统设计流程	智能设计流程	差异对比
准备阶段	查阅规范、收集型钢参数	输入被吊物参数、选择支承类型	智能流程省去手册查找，耗时↓90%
计算阶段	手工推导公式、Excel 辅助计算	软件自动完成内力 / 强度 / 稳定性计算	避免人为错误，准确率↑100%
出图阶段	CAD 手动绘制、逐点标注	一键生成标准施工图，支持 AutoCAD 编辑	出图耗时↓95%，图纸规范性↑
计算书编制	Word 手工排版、公式录入、图表插入	自动生成图文计算书，含规范引用	编制耗时↓98%，可追溯性↑
校核优化	人工反复核对、修改后重新计算	软件自动校核，支持参数微调实时更新	优化效率↑85%，修改成本↓
总耗时	1-2 个工作日	<1 小时	效率提升≥20 倍

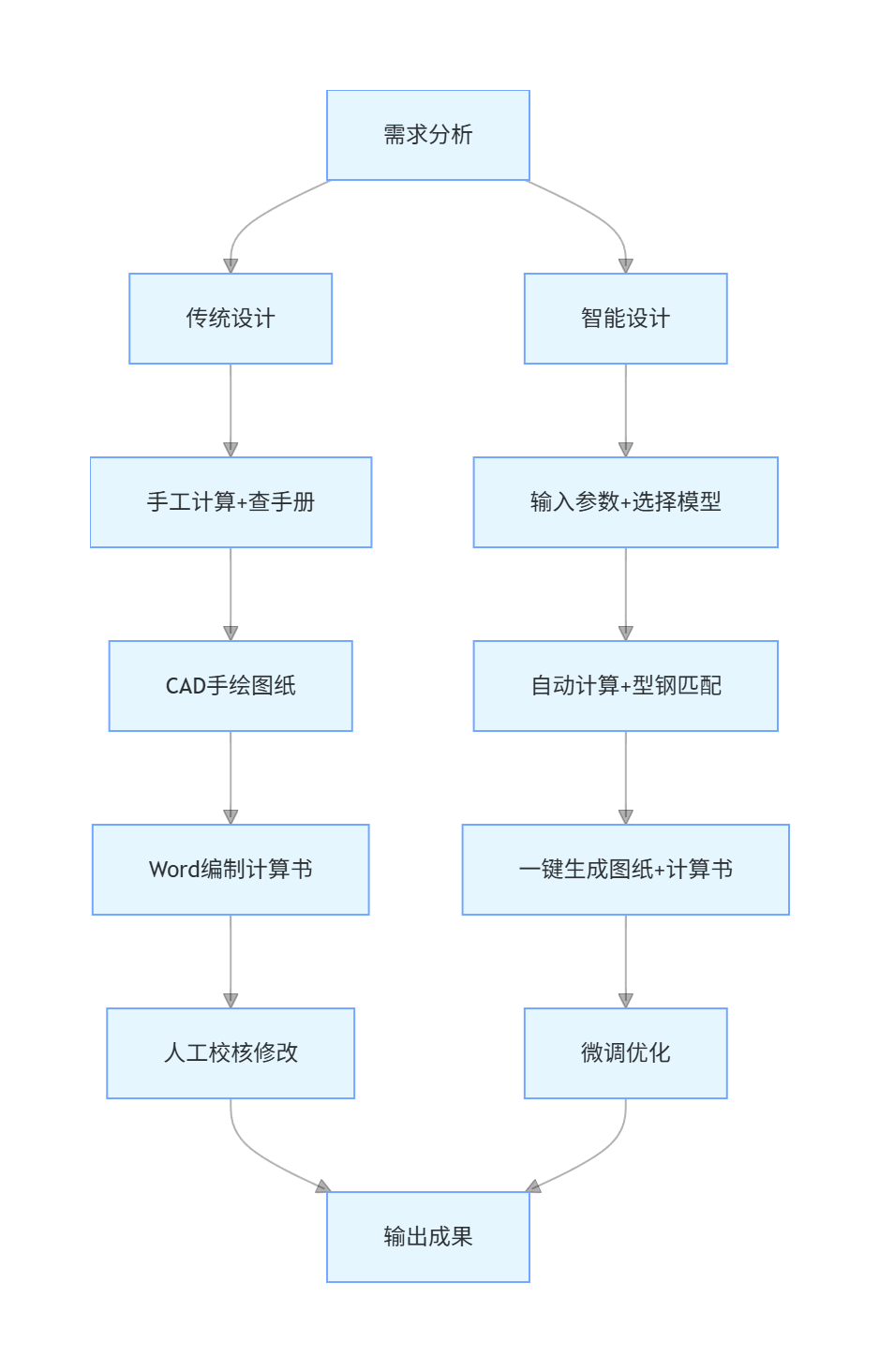

图 8 设计流程对比流程图

五、不只是工具，更是设计理念的革新

吊装助理 - 吊点安装梁模块的价值不仅在于效率提升，更在于：

1. 标准化与规范化

确保所有设计符合最新规范要求，减少因个人理解偏差导致的安全隐患。

2. 知识沉淀与传承

将资深工程师的设计经验转化为软件逻辑，新手也能快速完成专业级设计。

3. 设计过程可追溯

完整的计算书和设计参数记录，为技术审查、安全交底提供完整依据。

4. 促进最佳实践

软件内置多种优化建议，如：

多吊点荷载最优分配方案

经济型钢截面选择（自动推荐性价比最高型号）

焊缝布置与连接节点优化（避免应力集中）

六、结语：让专业设计触手可及

在吊装工程领域，安全永远是第一要务。吊点安装梁作为关键的临时结构，其设计质量直接影响整个吊装作业的安全性。吊装助理 - 吊点安装梁模块的出现，打破了专业壁垒，让即使没有深厚力学背景的施工技术人员，也能快速、准确地完成可靠设计。

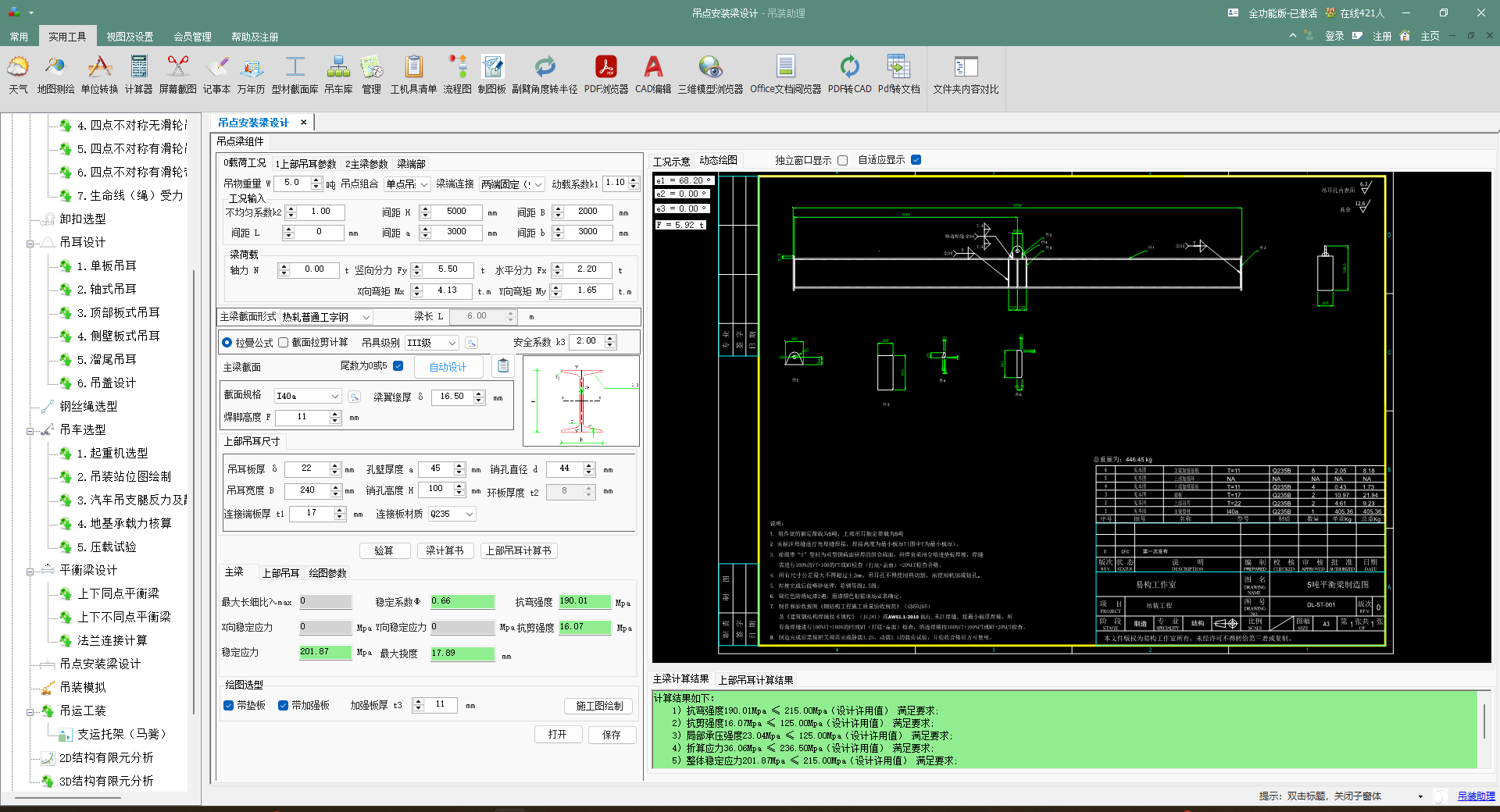

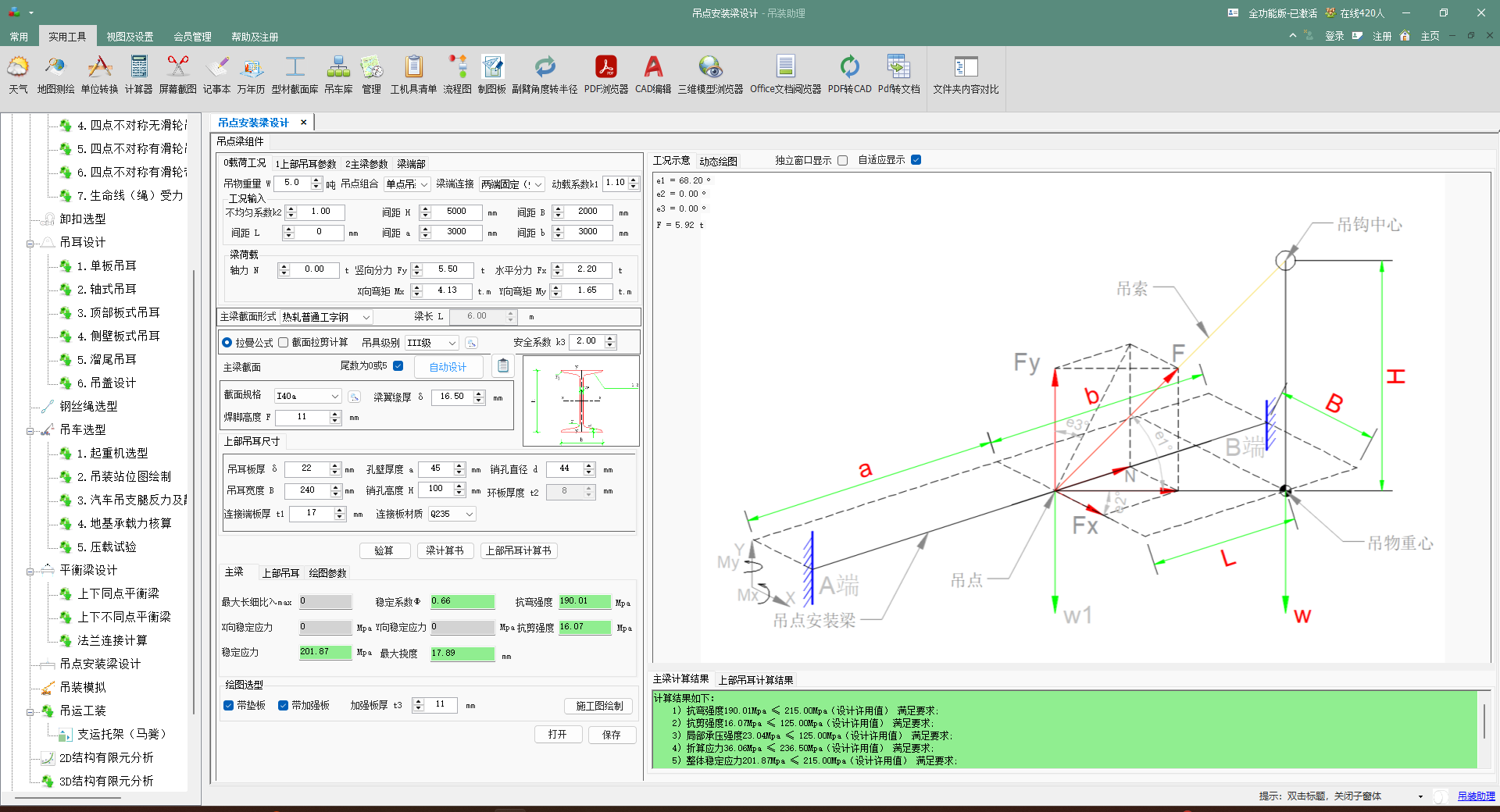

图 9 吊装助理-吊点安装梁设计模块

不再需要熬夜查手册，不再担心计算错误，不再烦恼图纸标注 —— 吊装助理让您专注于工程本身，而非繁琐的计算过程。

无论是为大型结构模块设计吊装加固梁，还是为预制构件设计翻身吊具，这款工具都能显著提升您的工作效率和质量。在追求高效、精准、安全的现代工程建设中，智能化设计工具不再是选择，而是必然。
