RSTP的简单配置（使用新华三HCL模拟器配置）

原创

已于 2022-05-06 10:22:00 修改 · 1.6k 阅读

4 ·

CC 4.0 BY-SA版权

文章标签：

#stp #交换机

于 2022-02-13 16:06:14 首次发布

本文通过新华三HCL模拟器详细介绍了RSTP的配置过程，包括LSW5、LSW6、LSW7和LSW8的配置，并展示了查看RSTP状态的步骤。

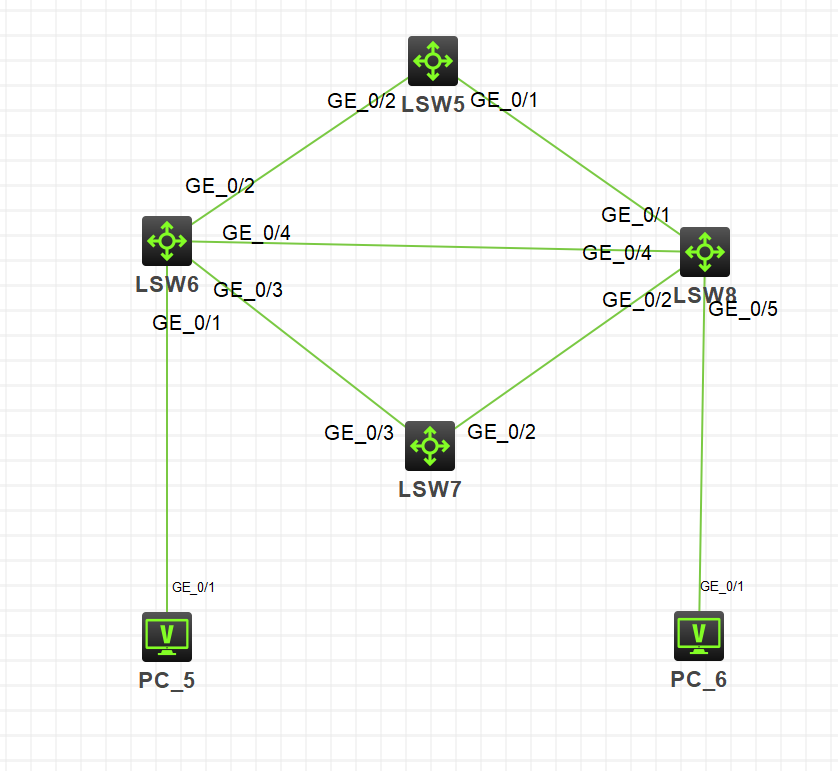

一、实验拓扑图

实验拓扑图

二、简单配置

1.LSW5

[LSW5]dis cur
#
 sysname LSW5
#
vlan 1
#
 stp mode rstp
 stp global enable

interface GigabitEthernet1/0/1
 port link-mode bridge
 combo enable fiber
#
interface GigabitEthernet1/0/2
 port link-mode bridge
 combo enable fiber
#
return
#

2.LSW6

[LSW6]dis cur
#
 sysname LSW6
#
vlan 1
