串口通讯协议介绍

一、通信协议

是指通信双方的一种约定，包括对于同步方式、数据格式、传送速度、传送步骤、检纠错方式、控制字符的定义等，做出统一的规定，需要通信双方的共同遵守；也叫做通信控制规程、传输控制规程，它属于ISO（International Organization for Standardization，国际标准化组织）的OSI（Open System Interconnect，开放式系统互连）七层参考模型中的数据链路层。串行通信协议分为两类：同步协议、异步协议。同步协议有3种：面向字符Character、面向比特Bit、面向字节计数。常用的异步协议有：起止式异步协议，实例介绍如下。

首先，规定了3种功能位的电平：起始位（0）、停止位（1）、空闲位（1）；停止位、空闲位均为高电平，这就保证了在起始位的开始处有一个下降沿。字符帧，又称做数据帧，由起始位（1位）、数据位（5-9位，D0居前）、奇偶校验位（0、1位）、停止位（1、1.5、2位）依次组成；该格式是依靠起始位、停止位来实现字符（数据）的界定、同步的，故称为起止式协议。起始位是作为联络信号而附加进来的，在接收方，它的到来，表明紧接着要来数据位了，现在需要做好数据位等的接收准备。

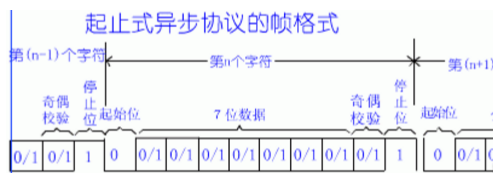

示意图如下，





二、流控



这里讲到的“流”，当然指的是数据流。数据在两个串口之间传输时，常常会出现丢失数据的现象，或者两台计算机的处理速度不同，如台式机与单片机之间的通讯，接收端数据缓冲区已满，则此时继续发送来的数据就会丢失。现在我们在网络上通过modem进行数据传输，这个问题就尤为突出。流控制能解决这个问题，当接收端数据处理不过来时，就发出“不再接收”的信号，发送端就停止发送，直到收到“可以继续发送”的信号再发送数据。因此流控制可以控制数据传输的进程，防止数据的丢失。 pc机中常用的两种流控制是硬件流控制（包括rts/cts、dtr/cts等）和软件流控制xon/xoff（继续/停止）。
