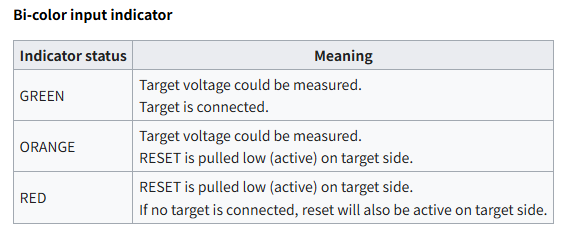

J-Flash是个人电脑上运行一款独立的编程软件（J-Flash is a stand-alone flash programming software for PCs running Windows, Linux or macOS）。J-Flash需要配合J-Linker才能对目标设备进行编程操作，详细描述见UM08003 JFlash - SEGGER Knowledge Base。J-Linker绿灯亮起时正常工作；红灯亮起时，连接出现问题，详细描述见下链接。UM08001 J-Link / J-Trace User Guide - SEGGER Knowledge Base

使用Jlink时，我目前是连接VCC，GND，Test，DIO，CLK（电源，地，Test接GND，DIO数据输入输出口，CLK时钟引脚）5个引脚。使用SWD（盗版J-linker）的时候，没有Test引脚。

擦除与写入（erase&programming）

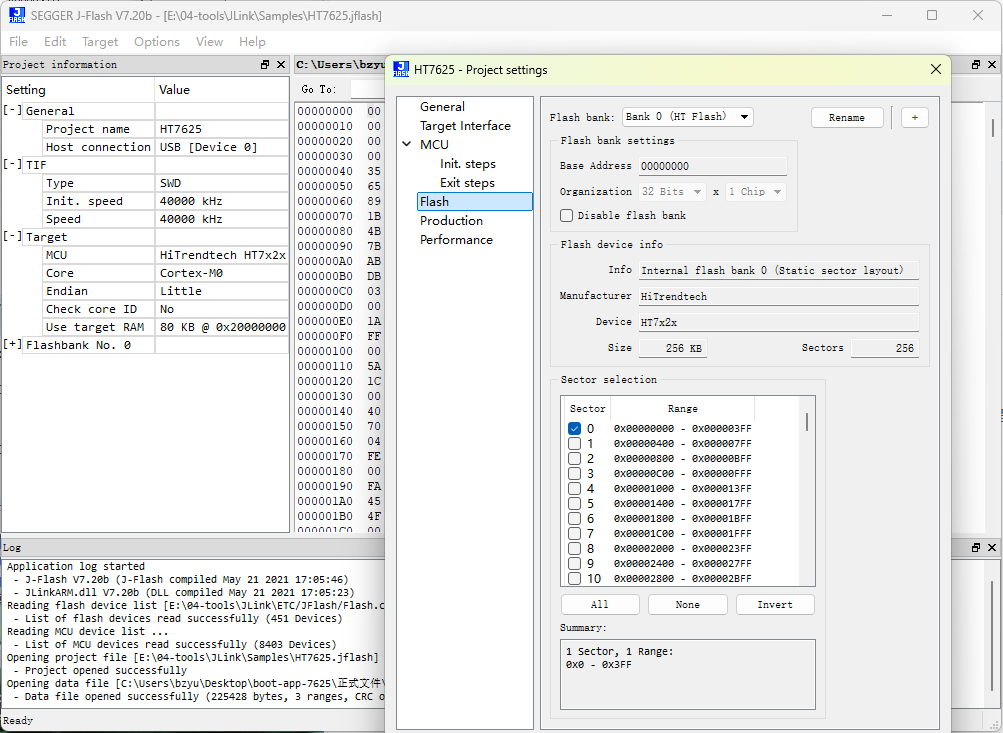

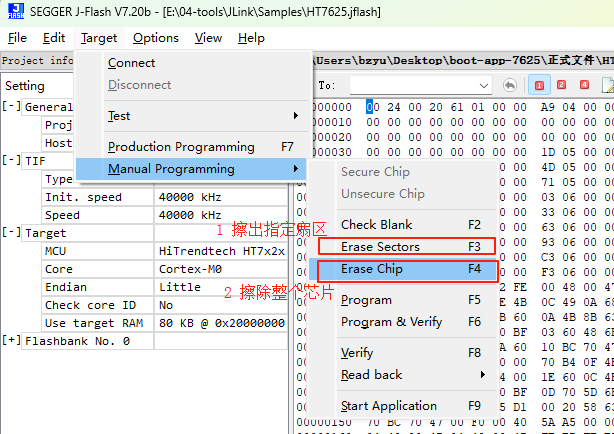

初学者注意，J-Flash执行Connect操作，连接开发板后，程序不能正常工作。jflash的擦除和写入以芯片或者扇区为单位，扇区擦除/写入的影响区域由J-Flash的flash配置决定。默认情况下，J-Flash的扇区擦除，会擦除当前程序所在的扇区，如果你的程序不区分启动程序和用户程序，占据所有可用扇区，那么扇区擦除和芯片擦除的效果是一样的。如果要进行指定扇区擦除。option->project seting->flash选项卡，配置需要擦除的扇区。连接成功后，target->manual programing->erase sectors，即可完成扇区擦除。写入的时候，可以通过target->Production Programming选项卡，快速完成程序写入，比target->manual programming->program verify选项卡省时间些。写入程序后，要进行target->Manual Programming->Start Application（F9）操作或者重新上电，否则程序也不会运行。

Note：如果你的程序区分启动程序和用户程序，你使用全部擦除，却只写入用户程序 / 启动程序，恭喜你，你会遇到新问题。

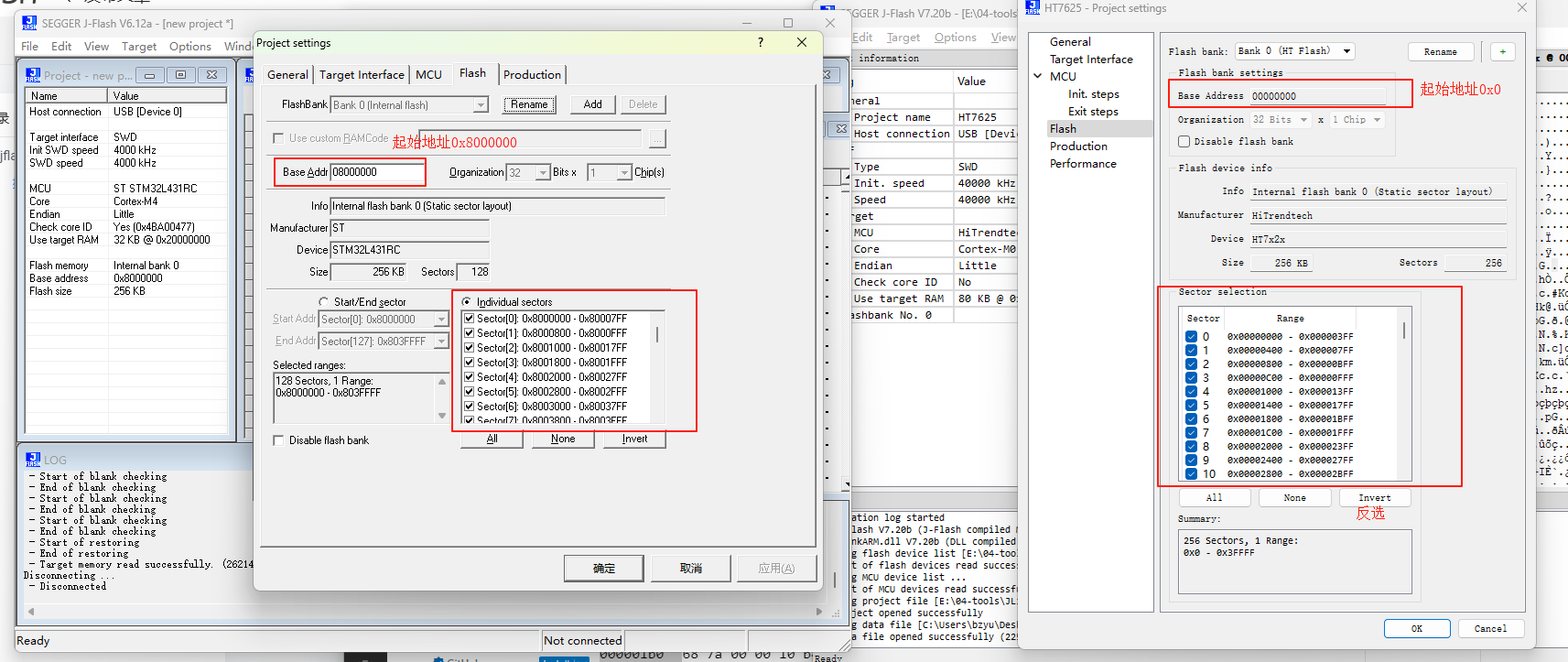

下面两张图给出了指定扇区的范围，默认是全部区域。但两款芯片Flash区域有些微的差距，STM32L431的程序起始地址为0x8000000，HT7036芯片起始地址为0x0000000

读出（readback）

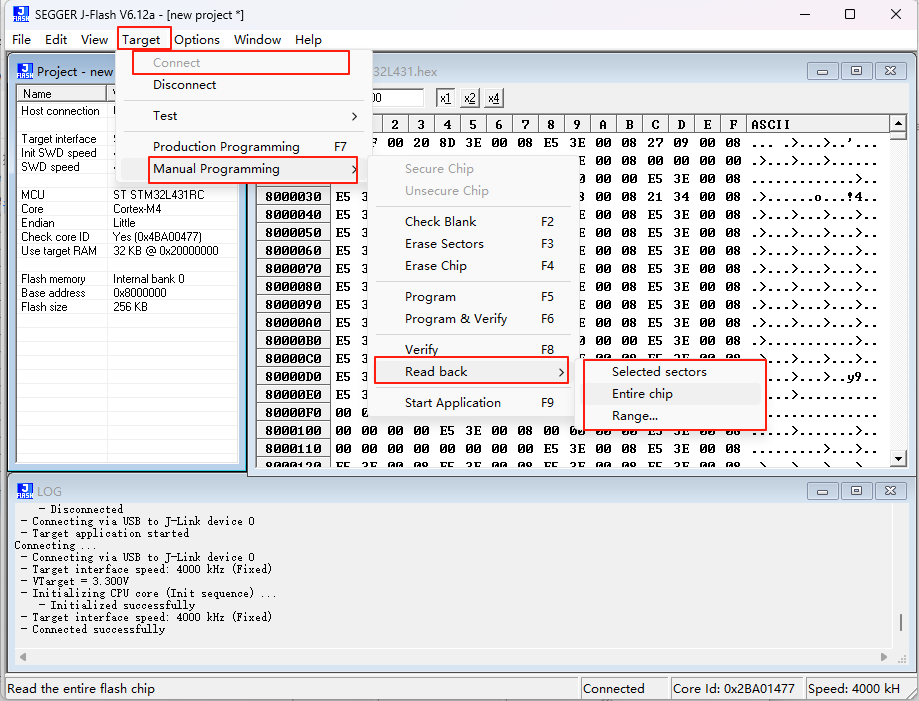

通过J-Flash，用户还可以将MCU内部存储的程序读出。说来惭愧，本人二把刀，之前帮未来老婆调程序，她一直担心把原有的程序搞坏了。要是知道可以先读出来，就没这担心了。但是，使用读出操作的时候，记得使用Entire chip选项，把所有程序都读出来。不然，如果只读出应用程序或者启动程序尴尬了。
