007构造超网

了解基础

IPv4的地址记法： 128.14.35.7/20
含义：

1. IP地址块中的其中一个地址：128.14.35.7
2. /20 表示网络前缀占用的比特数量为20。
   IP地址分4个部分，每个部分8位比特。一个IP地址共 32个比特数量，使用前面 20个来作为网络前缀, 剩余12比特作为主机编号。

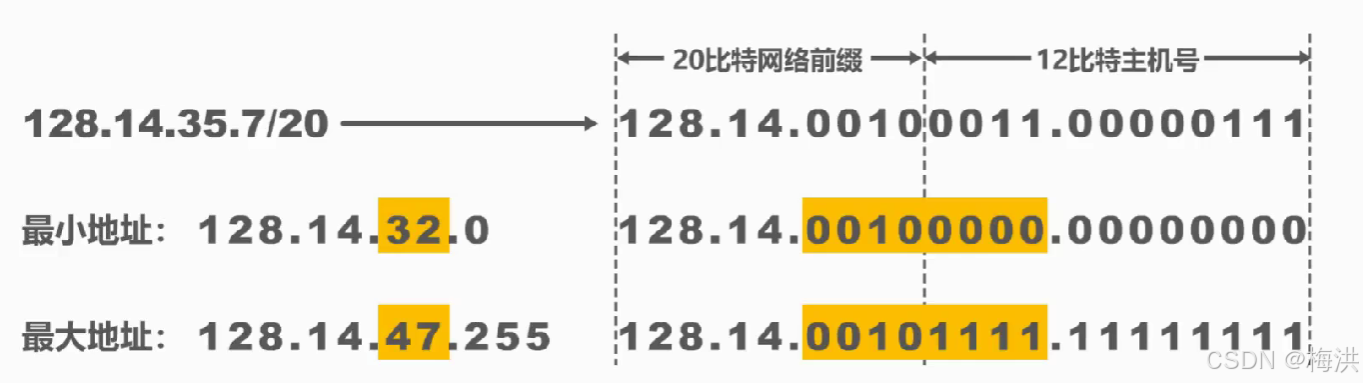

通过上面的地址可以得出以下信息：

1. 地址块的最小地址
   前面20比特不变，后面12比特全部为0
2. 地址块的最大地址
   前面20比特不变，后面12比特全部为1
3. 地址块的地址数量
   2^(32-20) = 2¹²

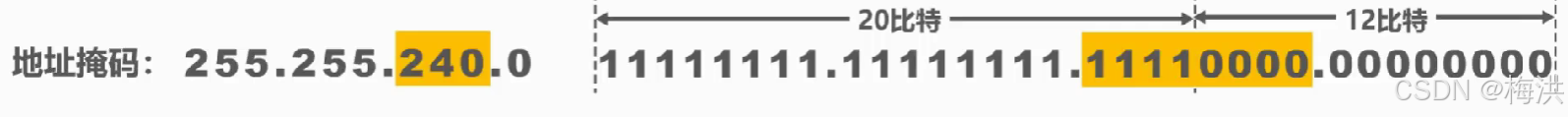

4. 地址掩码（子网掩码）
   前面20比特全部为1，后面12比特全部为0


练习

206.0.64.8/18
请计算出该地址块的

1. 最小地址
2. 最大地址
3. 地址数量
4. 地址掩码

答案：

1. 最小地址
   206.0.64.0
2. 最大地址
   206.0.127.255
3. 地址数量
   2^(32-18) = 2¹⁴
4. 地址掩码
   255.255.192.0

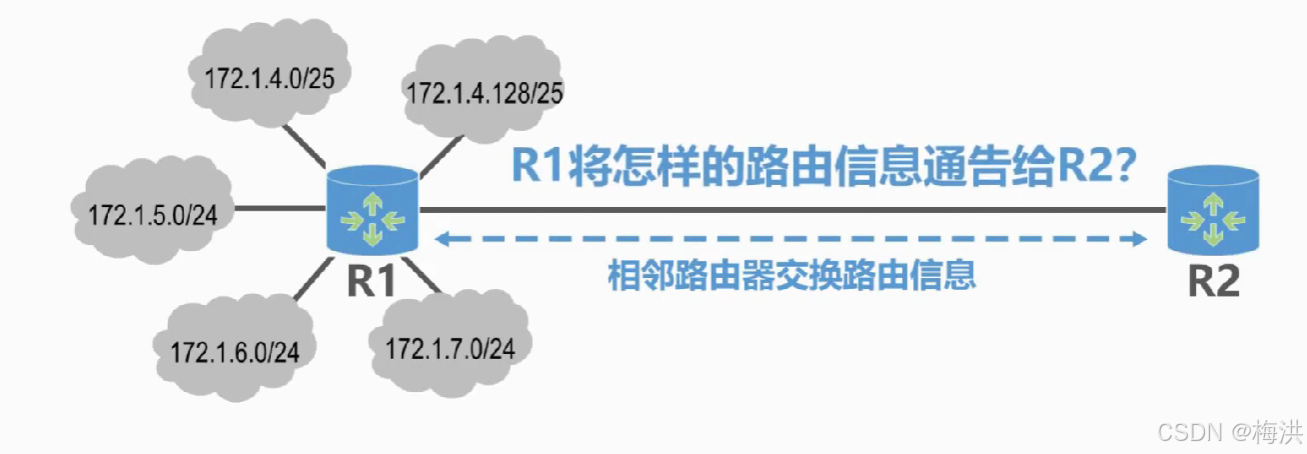

聚合路由

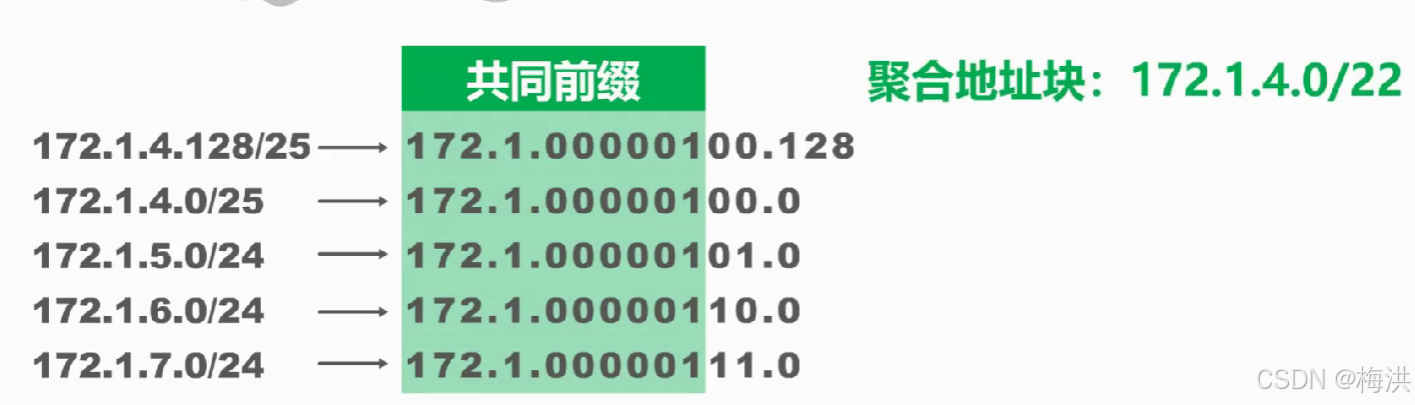

将每个子网的相同部分提取出来, 剩余部分全部为0。得到聚合地址块：172.1.4.0/22


构造超网

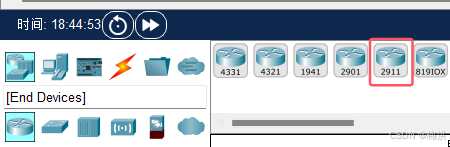

路由器选择：

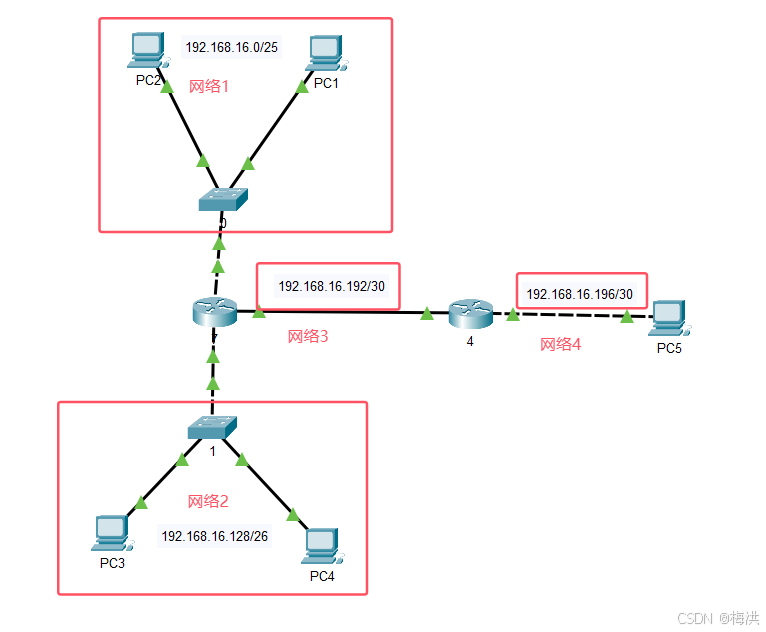

拓扑结构如下

要求：

1. 给各个主机分配IP地址并设置子网掩码
2. 给各个路由的各个接口分配IP地址和子网掩码
3. 给各个主机指定网关
4. 给各个路由器配置静态路由

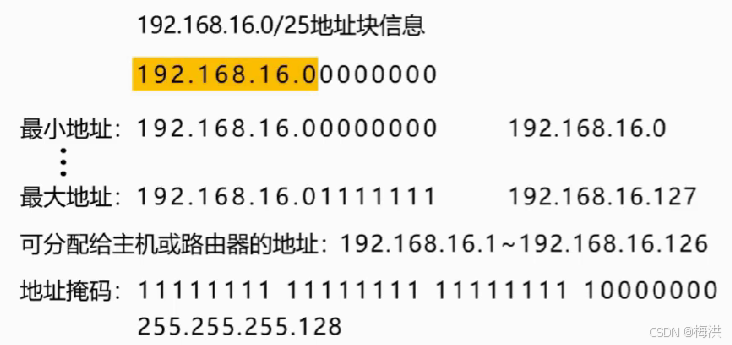

1. 分析出192.168.168.0/25地址块的信息

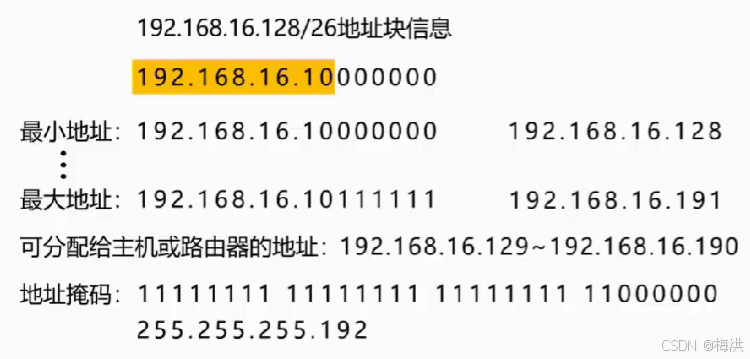

2. 192.168.128/26 的地址块的信息

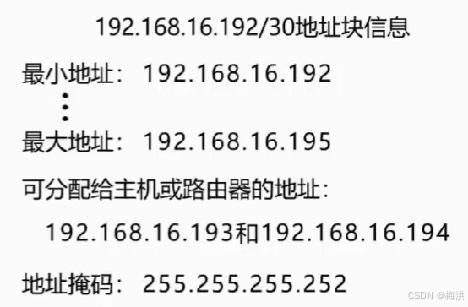

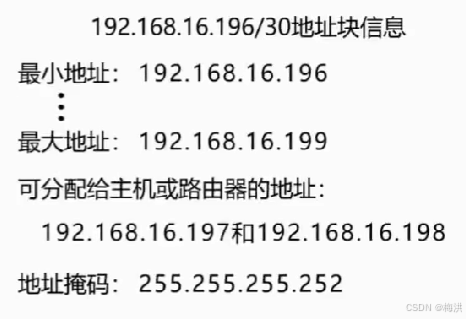

4.

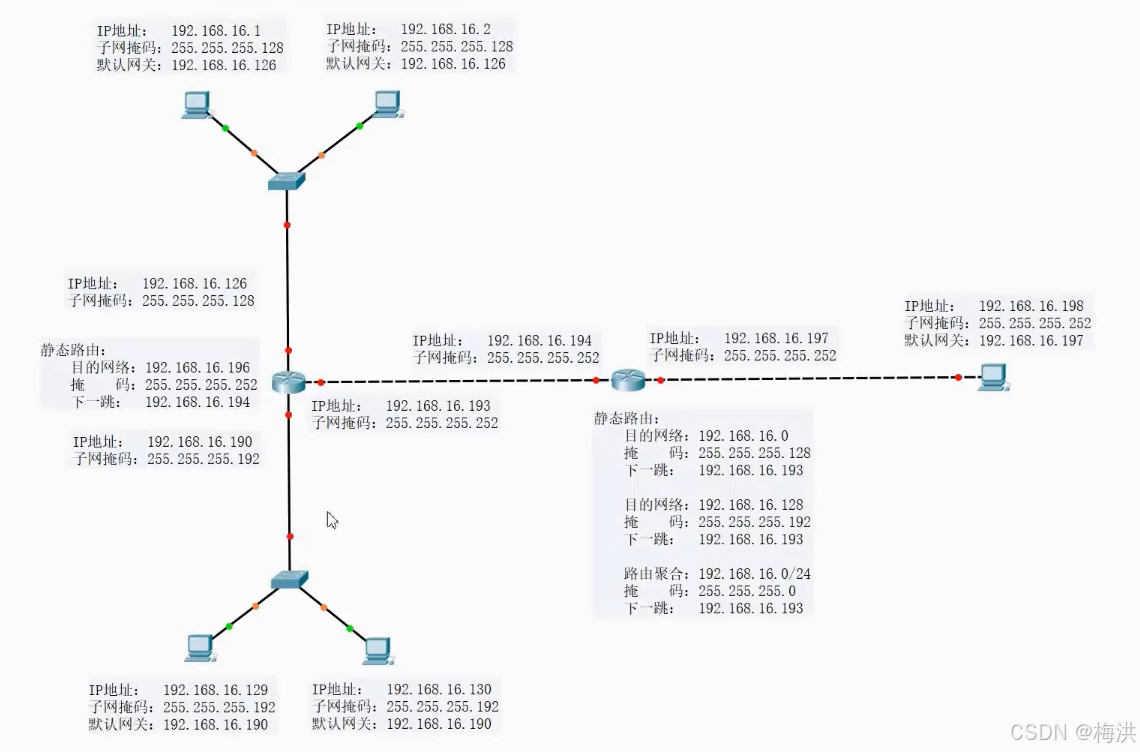

网络地址分配如下如：


按照上图，设置好对应的 IP地址、子网掩码、网关。静态路由先不设置。

使用PC1分别ping 其他所有PC，发现只有最右边的PC无法连通。
这是因为他们并不是连接在同一个路由器上的，因此需要添加静态路由。

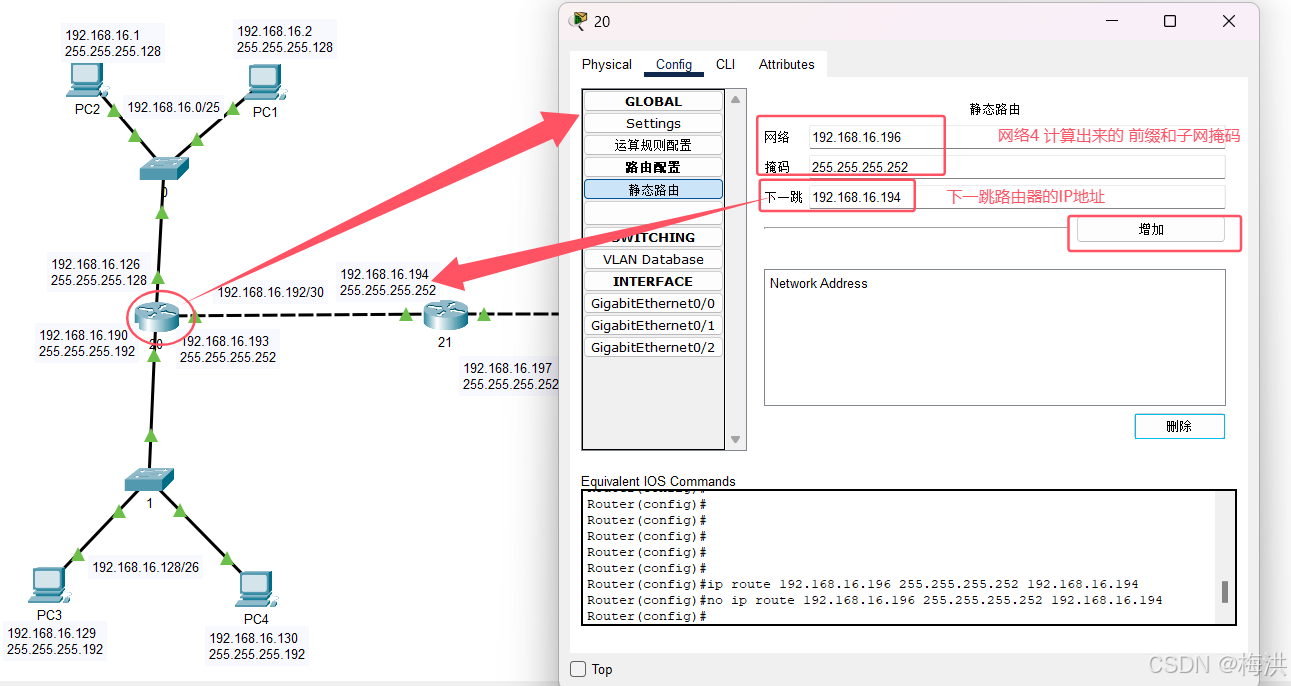

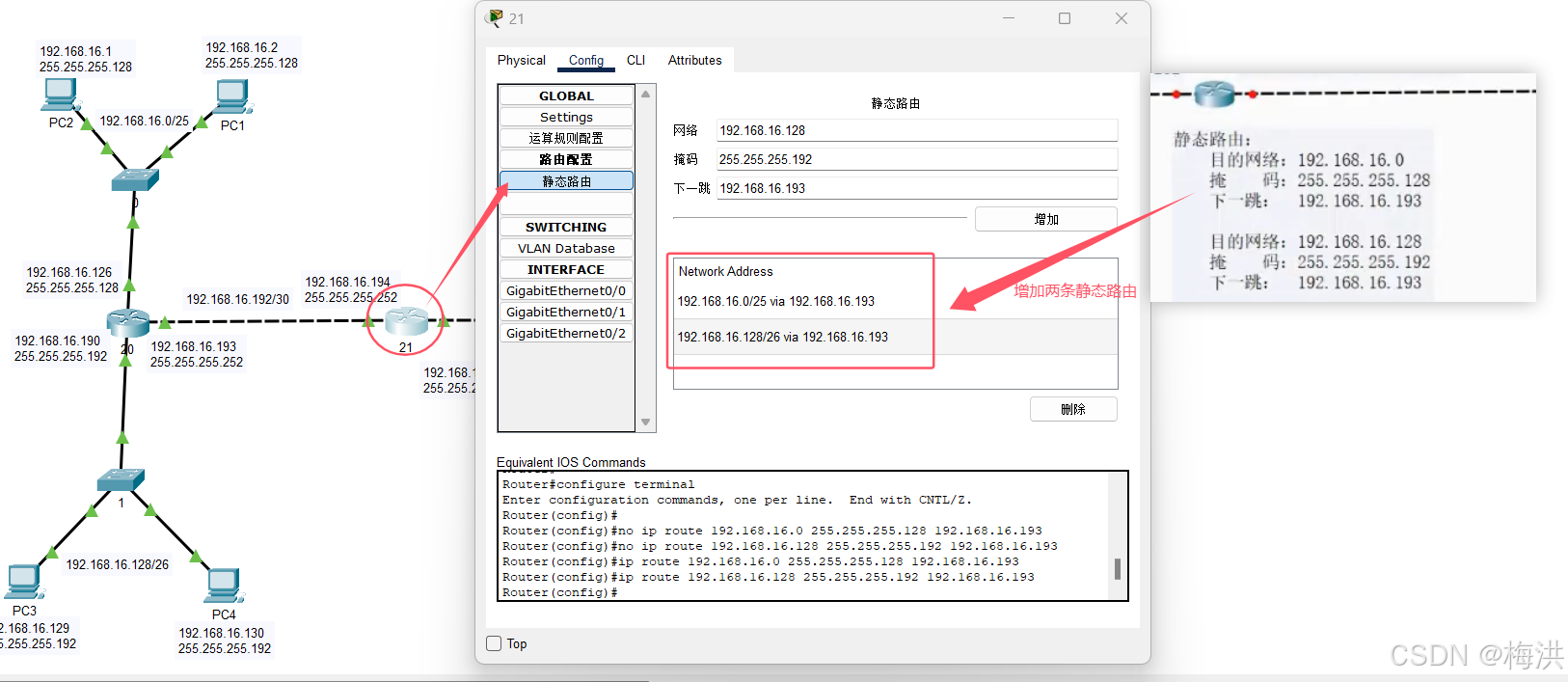

设置静态路由



同理，设置第二个路由器的静态路由




使用PC1 ping其他所有PC，现在都能连通了。
