003 搭建VLAN

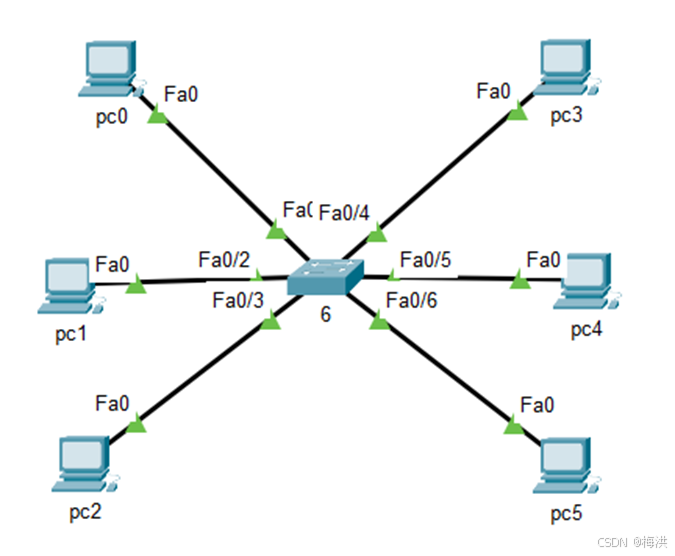

网络拓扑结构

说明：

1. 设备： 交换机1台 PC6台
2. PC0 IP地址 192.168.1.10
   PC1 IP地址 192.168.1.11
   PC2 …PC5依次类推

创建一个PDU通信

打开模拟窗口

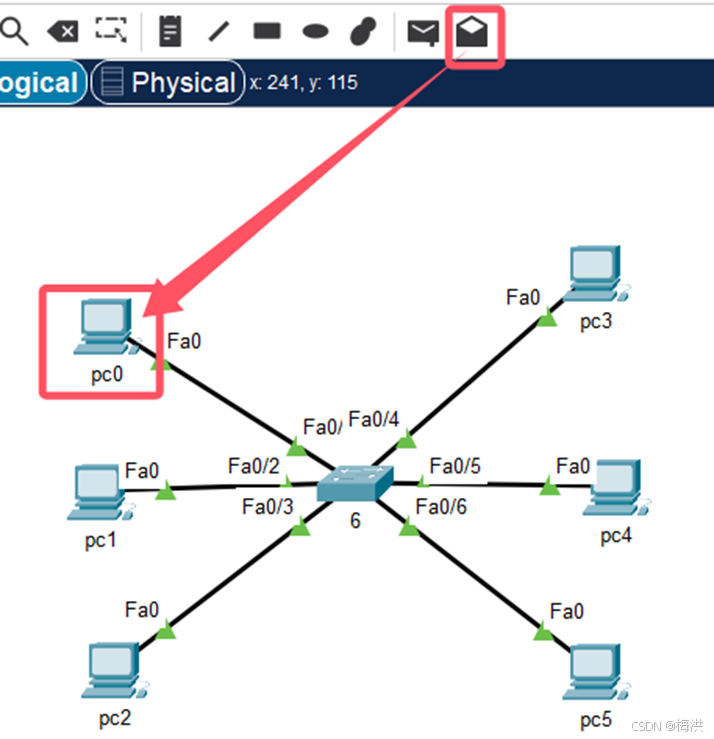

1.点击工具栏上的PDU消息，-》 pc0

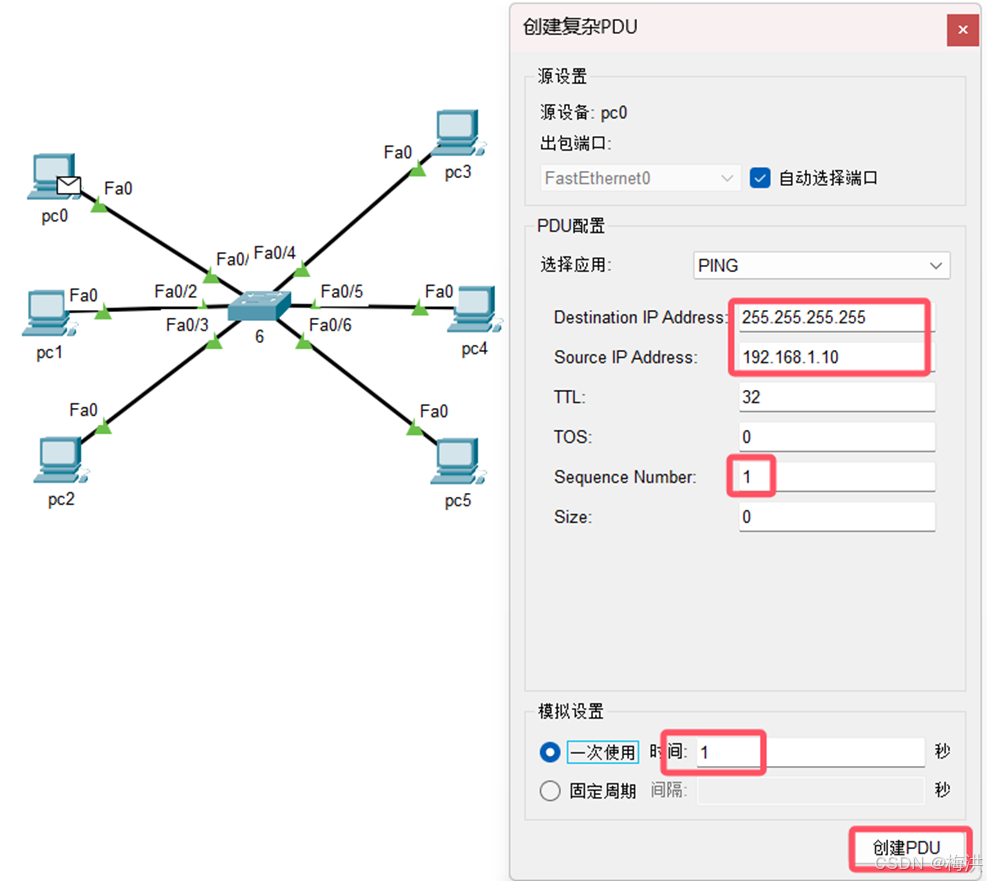

2. 在弹出框中填写如下信息
   255.255.255.255 表示广播消息
   192.168.1.10 发送消息的PC的IP地址

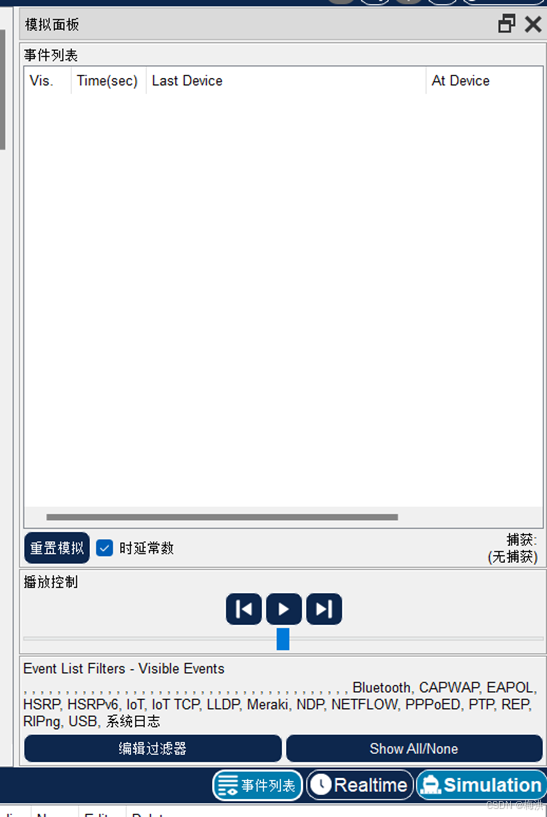

3. 按下ESC键，点击【模拟】窗口中的【播放】

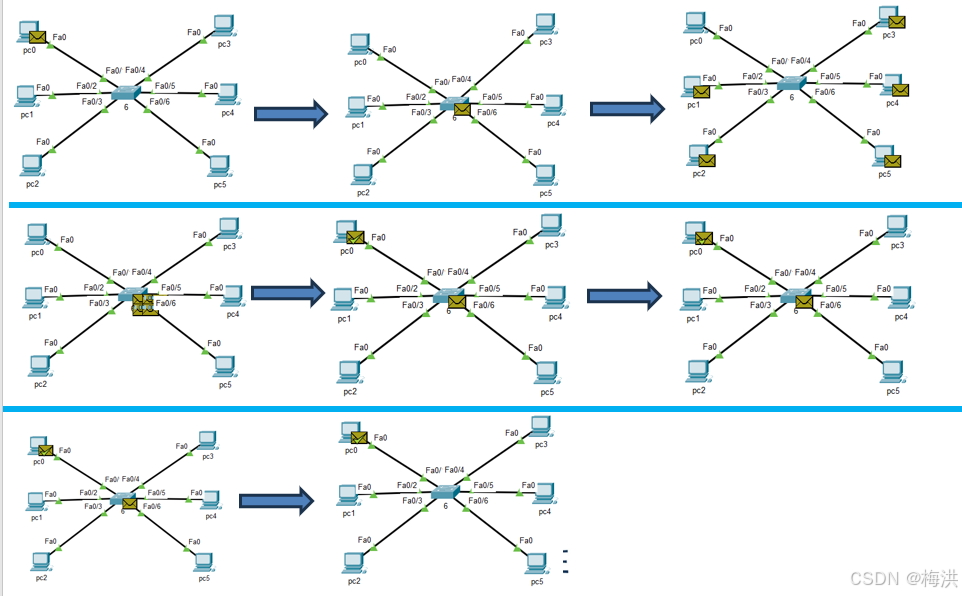

4. 仔细观察演示过程，
   会向网络的所有PC成功发送消息，说明网络中的所有PC都是能相互连通的。



配置VLAN

配置VLAN的目的，是将同一个网络的计算机，隔离成多个网络，互不干扰。

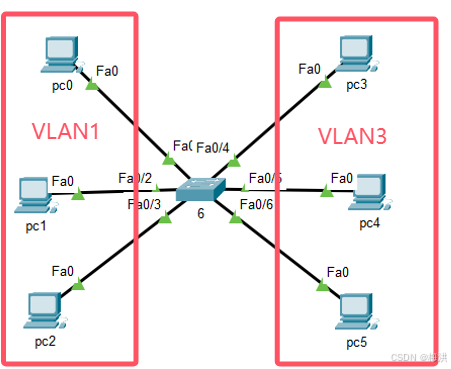

将PC 分成 VLAN1 和 VLAN3两个网络。
所有PC默认情况，都是划分在VLAN1中的，所以这里只需要划分出VLAN3就可以了

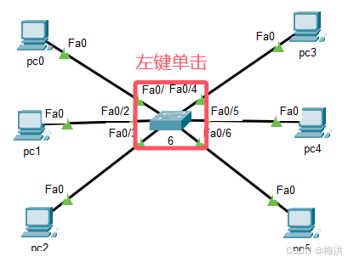

右键点击交换机，进入交换机配置

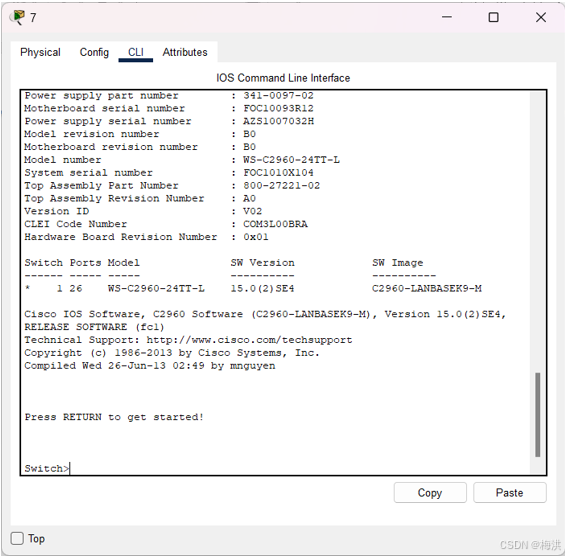

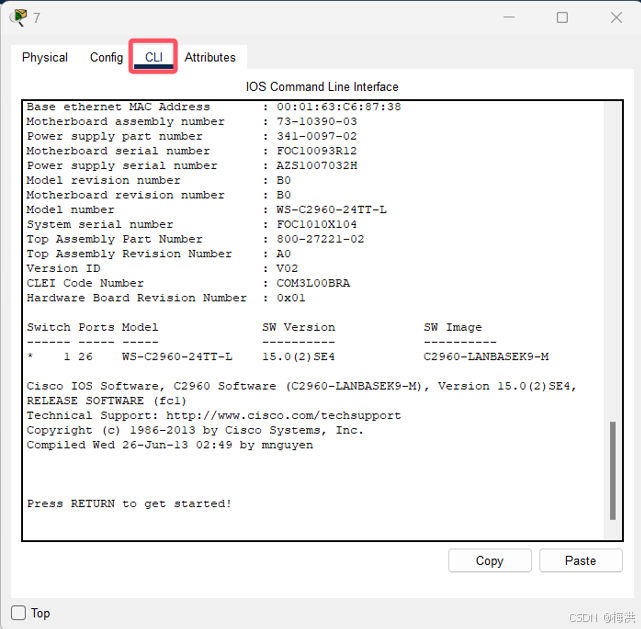

1.进入命令界面


2.根据提示，按下回车键

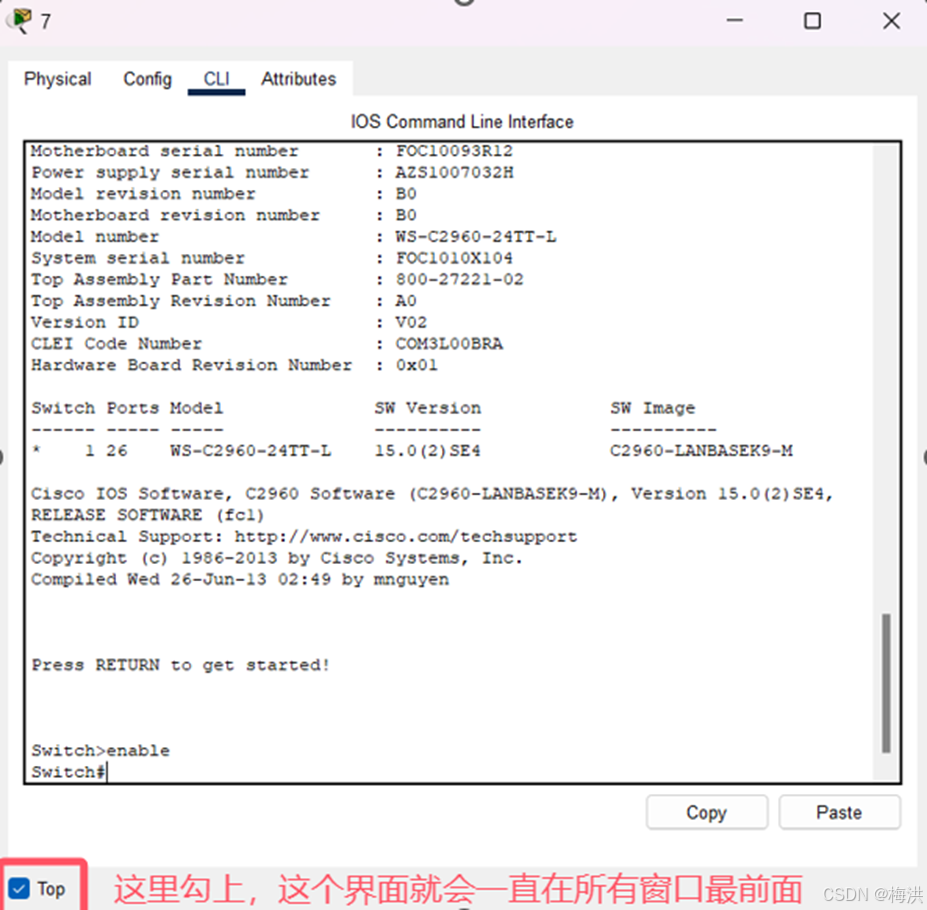

3.输入 enable 回车, 进入【特权模式】

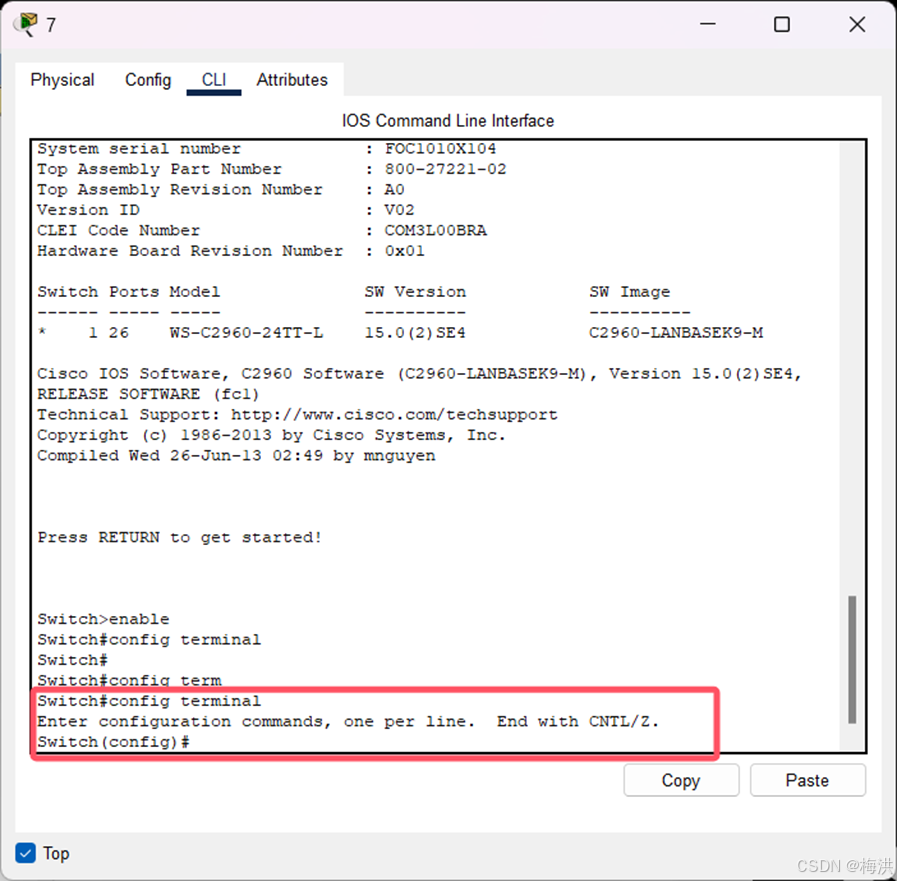

4.输入 config terminal 回车, 进入【全局配置模式】

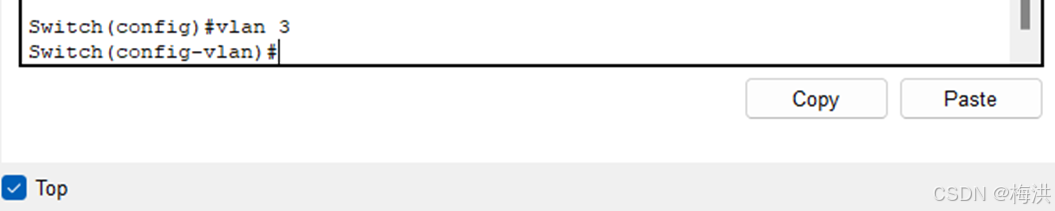

5.输入 vlan 3 回车
创建或者编辑 vlan 3
如果存在就编辑vlan3，如果不存在就创建vlan3


6.输入 name VLAN3 回车
给vlan 3 取一个名字叫 VLAN3

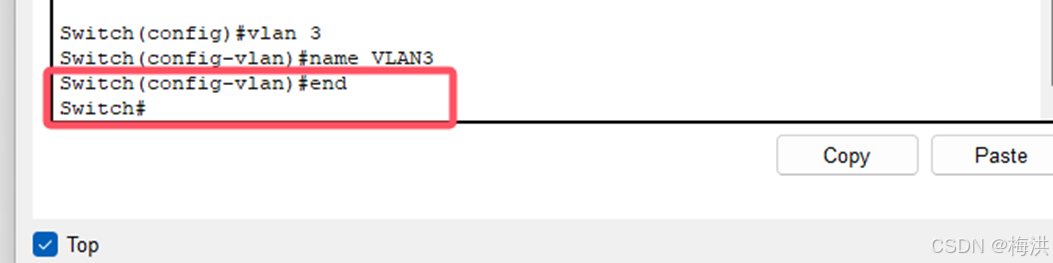

7.输入 end 回车
直接返回最高【特权】模式

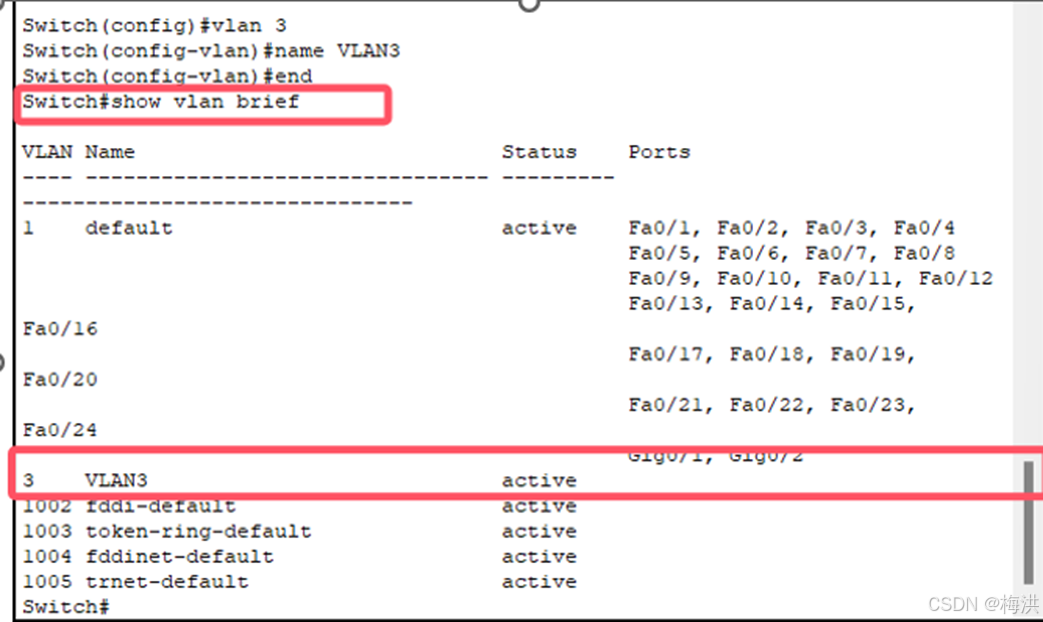

8.输入 show vlan brief 回车，查看vlan分配的情况
默认情况下，大部分的端口都划分到VLAN 1 中
刚才创建的 VLAN3还没有分配端口,后面就会给VLAN3分配端口

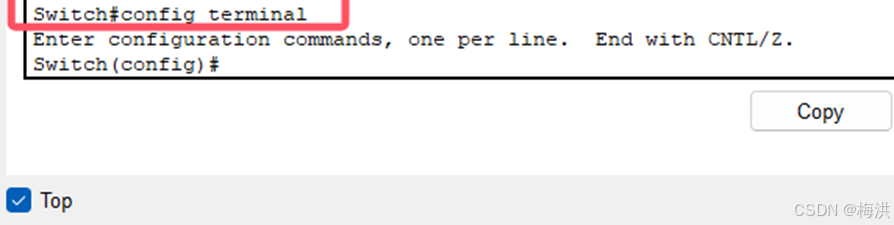

9.输入 config terminal 回车。
进入【全局配置模式】，准备为 刚才创建的 vlan 3 分配端口

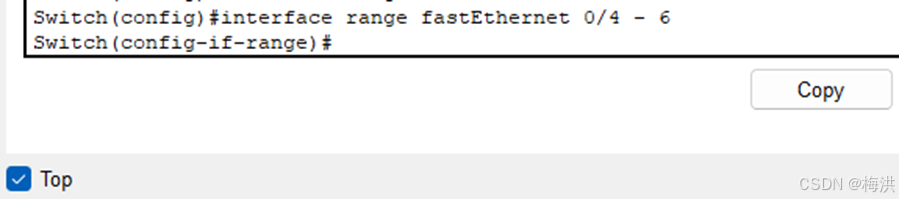

10.输入 interface range fastEthernet 0/4 - 6 回车。
选择端口0/4 – 0/6 进行配置

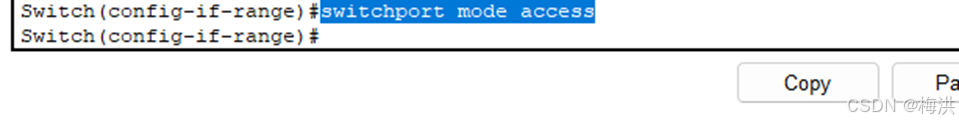

11.输入 switchport mode access 回车。
将交换机端口配置为access模式

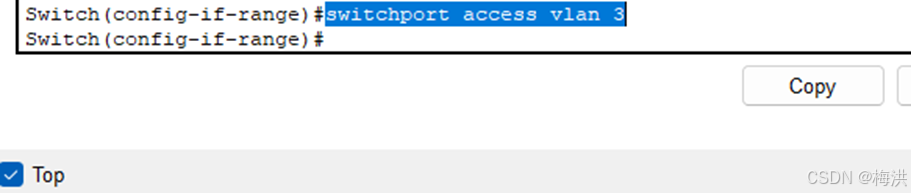

12.输入 switchport access vlan 3 回车。
端口配置为只允许VLAN 3的数据通过,将指定端口(0/4-0/6)分配给vlan3,

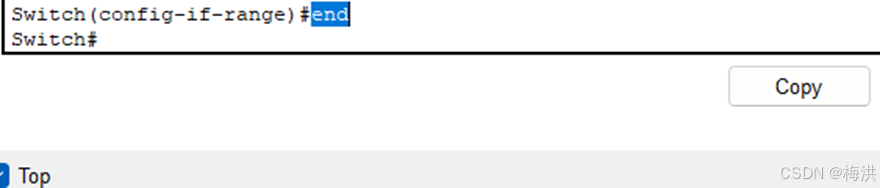

13.输入 end 回车。
回到【特权模式】

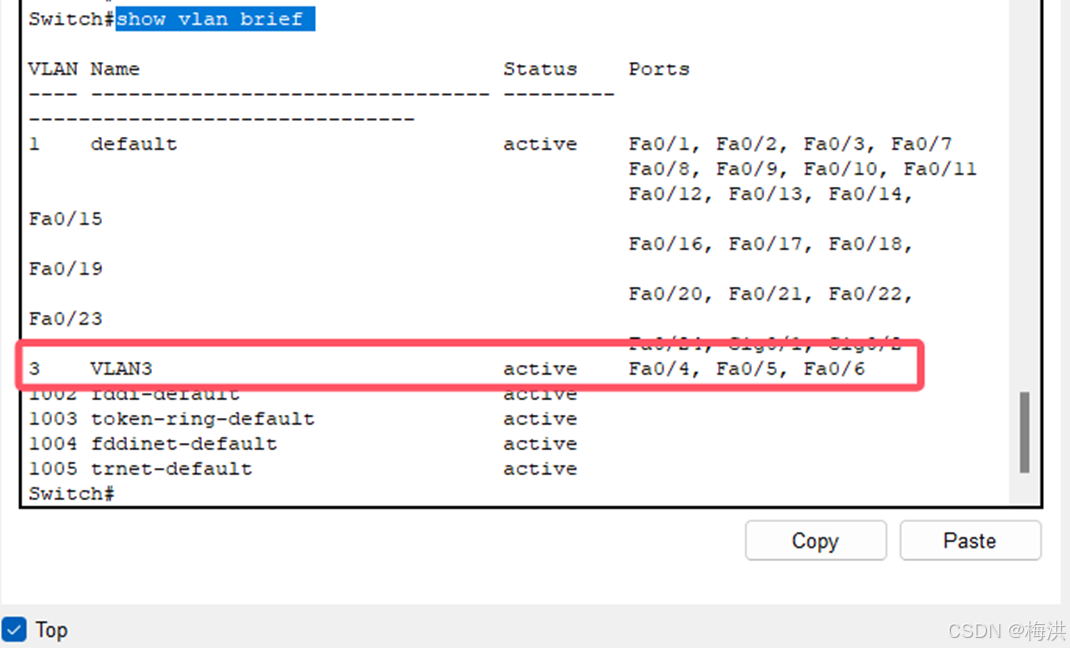

14.输入 show vlan brief 回车。
查看vlan情况，看见VLAN3 已经分配 4，5，6端口


15.关闭属性窗口，打开【模拟】窗口
&bnsp;

16.点击工具栏上的PDU消息，-》 pc0


17.在弹出框中填写如下信息
&bnsp;

18. 按下ESC键，点击【模拟】窗口中的【播放】,
    消息只会发给 PC0-3。 这是因为PC4-6已经被隔离成另外一个网络了。



19. 重复步骤 16-18 . 将用pc3广播消息，
    发现pc3广播的消息只有只会传递给pc4-pc5。
    也可以使用PC3的命令： ping PC4，PC5 ，PC0，PC1
    发现PC3只能和PC4，PC5通信。
    VLAN划分成功

命令小结

enable 进入【特权模式】
config terminal 进入【全局配置模式】
vlan 3 创建或者编辑 vlan 3
name VLAN3 给vlan取名
end 返回最高【特权】模式
show vlan brief 查看vlan分配端口的情况
interface range fastEthernet 0/4 - 6 选择端口范围 4-6号端口
switchport mode access 配置端口为 access模式
switchport access vlan 3 将端口分配给vlan 3
no vlan 3 删除vlan3
reload 重启交换机
