Android:从绘制一张流程图来体验View的自定义过程（一）







概述

        自定义View向来不是一个轻松的话题。虽然对于android原生开发而言，这只能算是一项基本的技能，但真正当我们拿到一份需要我们自定义去实现的需求的时候，多少还会有点手足无措。具体是什么原因，我也不知道，也许，“菜，是原罪”。‘’“业精于勤，荒于嬉”，也许就是我们每一次需要的去践行这种需求的时候，内心的那一点点惰性促使我们刻意地绕过这种实践机会。久而久之，对于同一种事物的排斥感与畏惧感就与日俱增。所以，砖还是要搬的，代码还是要敲的。自定义View，还是需要去自定义的。

       学习自定义View，第一步得先明白为什么要自定义View。这个问题感觉有点弱智。但仔细想一想，这个问题确实是有值得思考的空间。我们不能因为敲代码而去敲代码，更不能因为自定义View而去自定义View。前端View这个组件出现的目的是什么?简而言之，交互。换句话说，我们需要通过这个View展示我们需要展示给用户的信息，同时也需要这个View获取用户希望传递给我们的信息。如果以目前的我们所知道的组件无法满足我们交互的时候，我们就应该考虑自定义View了。感觉说了这些跟没说了一样，其实我想说的是，实际上很多的需求我们都是可以通过一些其他的技术，比如说动画，组合控件等来实现我们交互上的需求，没有必要去自定义View。自定义View的时间成本比较大。需要考虑的问题比较多，维护与测试的时间长，在这个注重敏捷开发的时代，还是要比较慎重的。

        如果已经确定了需要走自定义View这条路，则接下来需要选择去确定自定义View的方式。自定义View的方式有三种:1.将系统中原有组件组合，实现新的View 或者layout。这种方式比较简单。2.对系统原有的组件进行改造。这也是比较常见的，比如说ImageView实现圆角。3.则是完完全全的去定义实现一个具备新的交互模式的View。

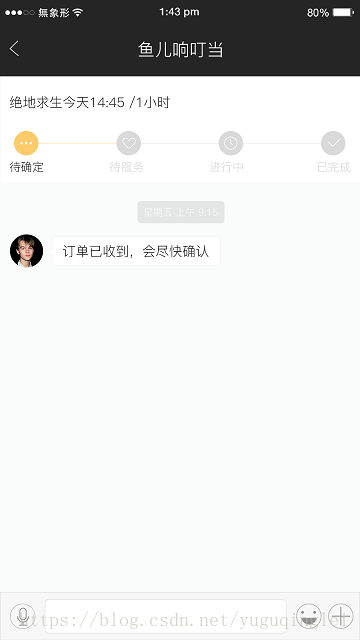

        今天的需求就是从无到有的去实现一个全新的View。这个View的需求是一个订单的流程图。具体效果如下



        需求分析。初次看到这张图。感觉实现的方式有很多种。用组合控件的方式可以很方便的实现这种需求。一个LineaLayout中横向布局四个Tab，上面是ImageView，下面是TextView，中间用背景颜色是黄色的View连接。感觉没有必要自定义View。但是。我需要说明的是，通过组合控件的方式确实是可以实现这种需求，但是在涉及到比较多的界面的时候，是不是每一处，我们都要手动的去修改View的状态（修改Tab的背景图，文件颜色，连接线的颜色）？如果我们把这些UI的变化作为View本身内部的一种绘画机制，从某种意义上说，是不是也是一种代码上的封装。反正我觉得是。

      在我决定要自定义的去实现这个View的时候，我已经开始根据UI给的需求考虑这个View的扩展性了。自定义的这个View我把它取名叫做StepView，步骤图。任何一个自定义View的扩展性或者说耦合性都应该是我们重点考虑的点，这个我的个人观点，换句话说，自定义View的产生可能是基于某种特别的需求，但是，它的出现不应该仅仅局限于这种需求。所以，扩展性的考虑应该是非常重要的方面。对于UI给的这个图，对于功能扩展性的考虑如下（常规，很多情况下要结合具体的实际）：

1. 步骤图中每个步骤的图标是可以定制的（样式，大小，默认图标（选中，非选中））；
2. 步骤图中的每个图标之间的连接线应该是可以定制的（颜色（选中与没选中），宽度）；
3. 步骤图中的每个步骤的文字说明应该是可以定制的（内容，大小，颜色）；
4. 步骤图的总步骤数应该是可以是可以动态设定的，当前所在步骤数也是可以动态设定的；

而这些扩展性的实现需要用到自定义View当中的自定义属性；
