以下笔记来自《osgEarth用户手册》

优快云分享：

4.2 模型驱动 Model Drivers

4.2.1 Feature Geometry model driver 要素几何模型驱动

4.2.2 Feature Stencil model driver 特征模板模型驱动

1. osgEarth 安装

1.1 获取源码

github下载osgEarth源码比较方便

1.2 准备工作

准备osgEarth依赖的第三方库：

GDAL
CURL
GEOS
SQLite 3
LibZIP

1.3 编译osgEarth

略

1.4 测试

输入osgviewer sample.earth进行简单测试

2. 建立地图

即：如何以.earth为后缀的xml文件定义自己的地图

Earth File的核心作用是指明以下三点：

创建的地图类型：geocentric（三维球面的）或projected（二维投影的），前者呈现在三维球体上，后者投影到二维平面。
你可使用的图像、三面图elevation、矢量和模型数据
你的数据缓存在哪里

包含大量Earth File文件的github库地址：

2.1 地图文件元素索引

2.1.1 简单图像文件

加载遥感影像，使用iamge标签，驱动（driver）选择gdal

<!--一个简单的earth文件的例子-->
<map name="Sample-2-1-1" type="geocentric" version="2">
    <!-- type有两种选项 geocentric 和 projected
	version表明osgearth为2.x版本 -->

    <!--全球影像图-->
    <image name="GlobeImage" driver="gdal">
        <!--driver为使用的驱动，加载影像，选择gdal-->
        <!--下面的url是读取影响的路径-->
        <url>D:/Project/OSG_project/05-《osgEarth用户手册》笔记/data/image/global.tif</url>
    </image>

    <!--文件缓存-->
	<options>
		<cache type="filesystem">
			<path>./FileCache2-1-1</path>
		</cache>
	</options>

</map>

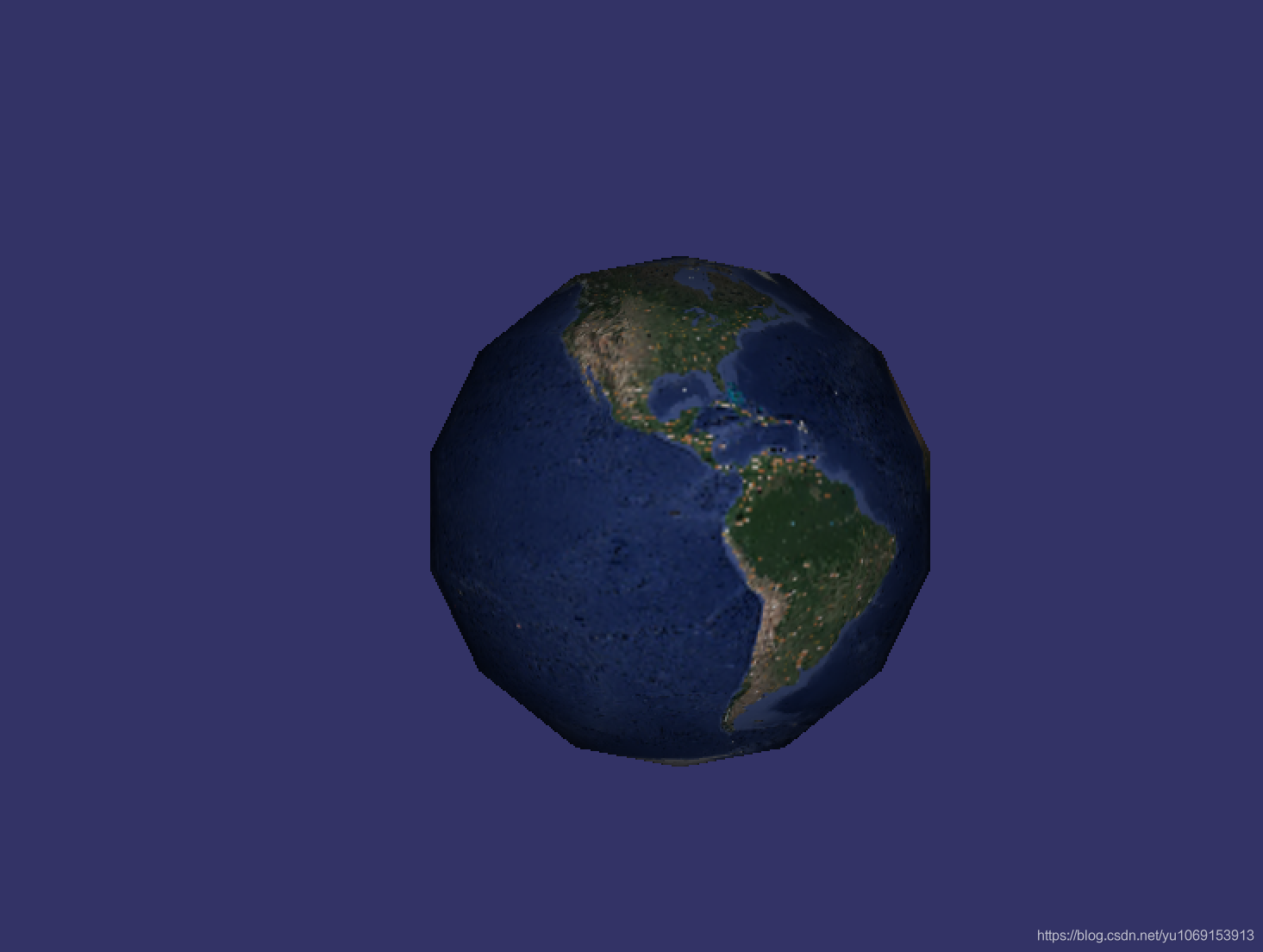

如果只是图片，不加高程的话，显示出来不是一个正圆型，能看出棱角：

如果map的type属性是projected：

<!--一个简单的earth文件的例子-->
<map name="Sample-2-1-1" type="projected" version="2">
    <!--
	type有两种选项 geocentric 和 projected
	version表明osgearth为2.x版本
	-->

    <!--全球影像图-->
    <image name="GlobeImage" driver="gdal">
        <!--driver为使用的驱动，加载影像，选择gdal-->
        <!--下面的url是读取影响的路径-->
        <url>D:/Project/OSG_project/05-《osgEarth用户手册》笔记/data/image/global.tif</url>
    &l
