IDEA使用PlantUML画流程图.puml格式文件

背景说明

IntelliJ IDEA是一款很常用的编程软件，我们如何在其中去画UML流程图呢？下面就给大家介绍如何使用PlantUML插件去写出流程图。

环境准备

1、windows电脑
2、IDEA编辑器

步骤

1、点击“Plugins”选项，并搜索“PlantUML”并安装“PlantUML integration”。

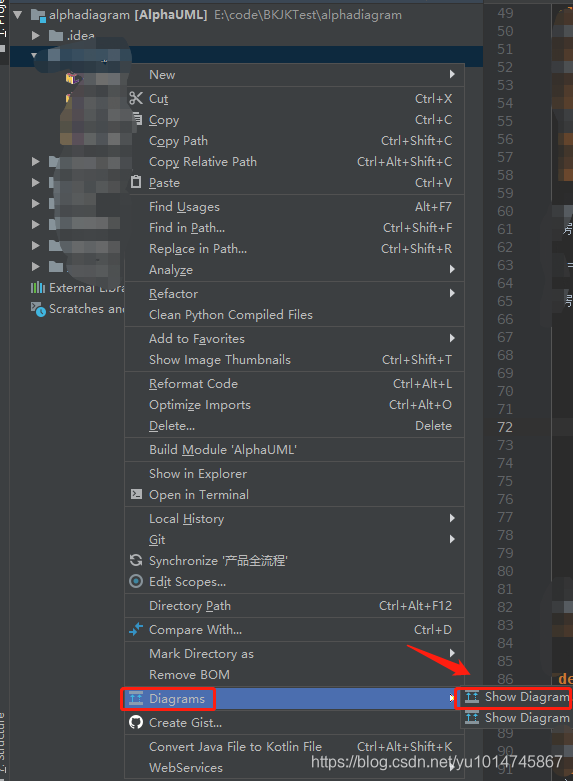

2、安装完这个之后，也不是一定行的，“预览puml文件”（项目文件夹右键–>Diagrams–> Show Diagram…）时会出现下面这种情况。

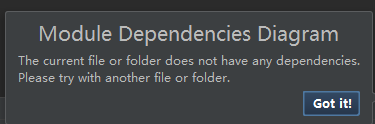

预览不成功提示如图：

解决方法：

1、下载并安装“graphviz”
双击运行安装即可

2、配置环境变量
在“Path”中配置“graphviz 的 bin 目录”
如：“graphviz 的 bin 目录：D:\Java\Graphviz\bin

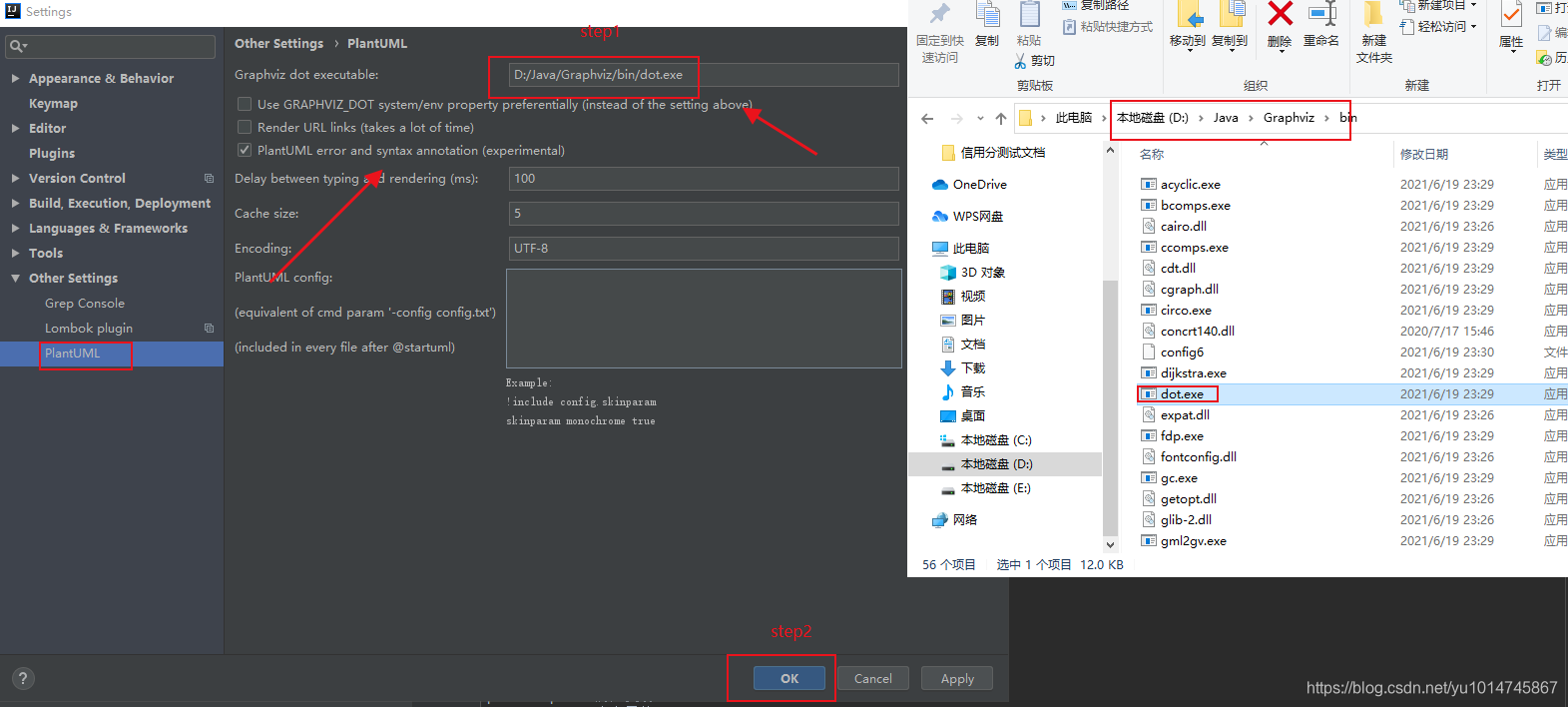

3、IDEA，点击“File->Settings”->“Other Settings”->“PlantUML”，右侧设置“graphviz 的 bin 目录中dot.exe文件路径”

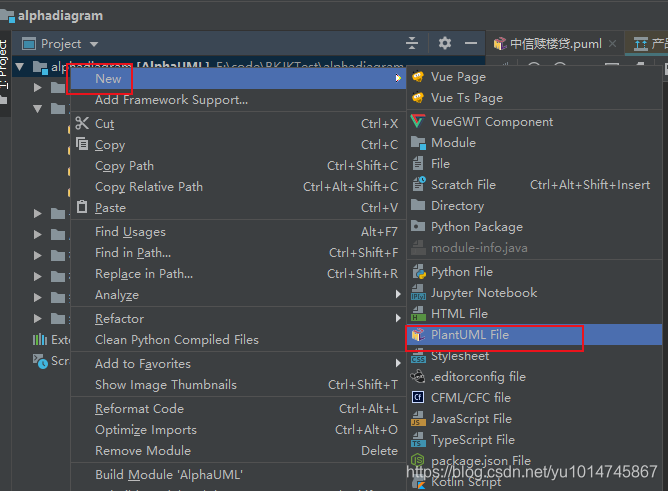

4、新建UML文件：右键单击选择“New”->“PlantUML File”

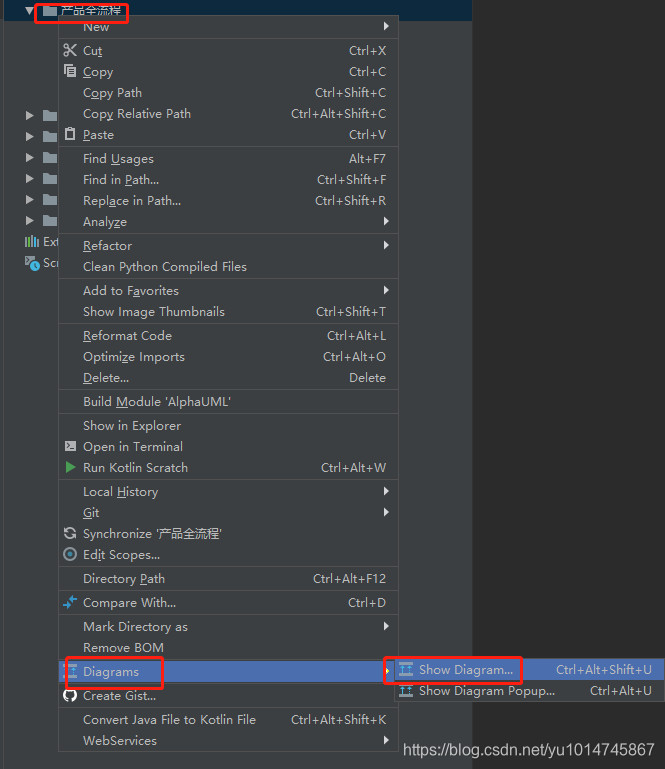

5、打开UML文件，文件夹右键Diagrams–>Show Diagrams…

打开文件成功后显示如图：

完成！
