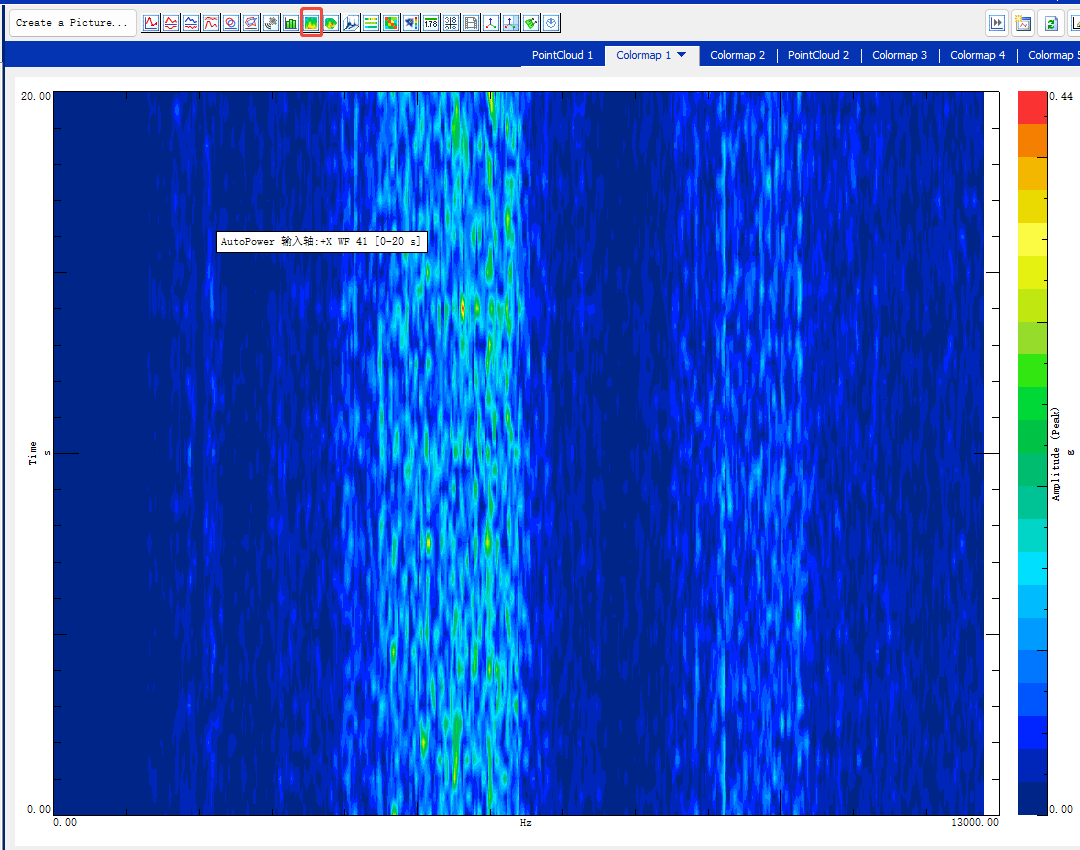

LMS Test.Lab新手入门：振动数据频域后处理（colormap）附Test.Lab2021安装教程、使用手册

原创已于 2025-12-01 13:33:25 修改 · 856 阅读

21 ·

CC 4.0 BY-SA版权

文章标签：

#前端 #经验分享 #信号处理

于 2025-12-01 13:27:44 首次发布

经验分享专栏收录该内容

1 篇文章

订阅专栏

一、LMS Test.Lab2021安装教程

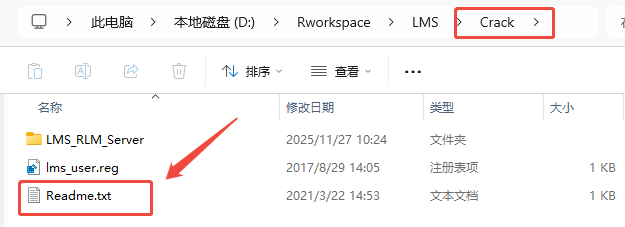

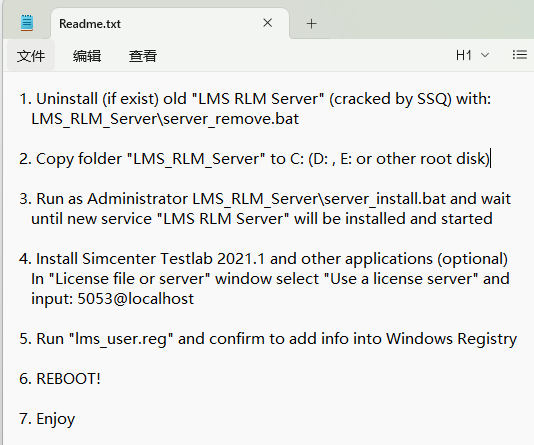

Readme.txt

可根据Readme.txt执行下载操作（下面已提供翻译）；往下滑也提供逐步操作详细步骤

下面是中文：

卸载旧版本

若存在旧版“LMS RLM Server”（SSQ破解版），运行以下命令卸载：
LMS_RLM_Server\server_remove.bat

复制安装文件

将“LMS_RLM_Server”文件夹复制到磁盘根目录（如C:、D:或E:）

安装服务

以管理员身份运行LMS_RLM_Server\server_install.bat，等待新服务“LMS RLM Server”安装并启动完成

安装主程序

安装Simcenter Testlab 2021.1及其他可选组件。在许可证设置界面选择“使用许可证服务器”，输入：
5053@localhost

注册表配置

运行“lms_user.reg”文件，确认将信息写入Windows注册表

重启系统

完成上述步骤后必须重启计算机

完成

所有操作完成后即可正常使用

详细安装步骤

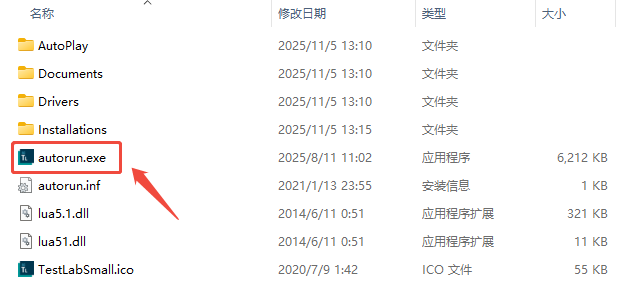

1、进入文件夹Simcenter Testlab 2021.1，双击autorun.exe进行安装

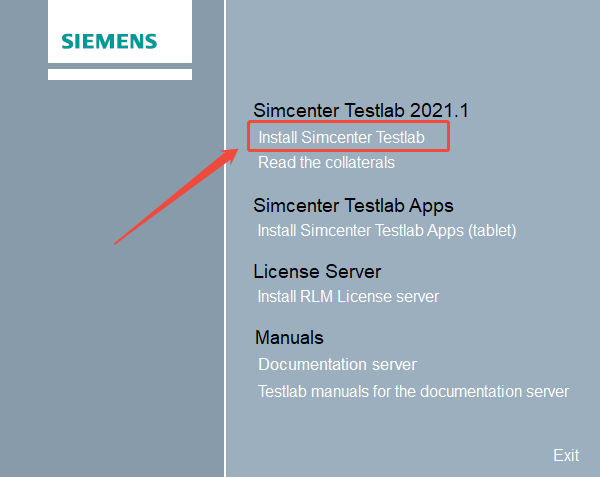

2、点击install Simcenter Testlab进行安装，接下来一直点击Next就好

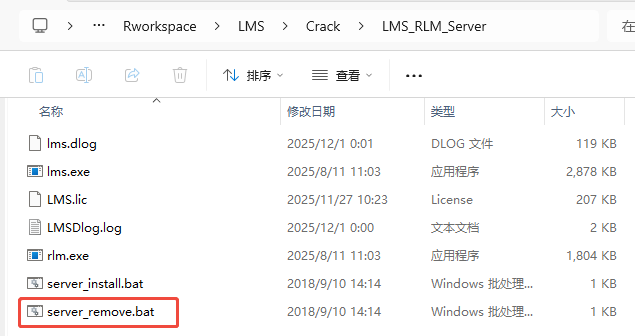

3、如果之前安装过，先在>> Crack / LMS_RLM_Server文件夹里面双击server_remove.bat

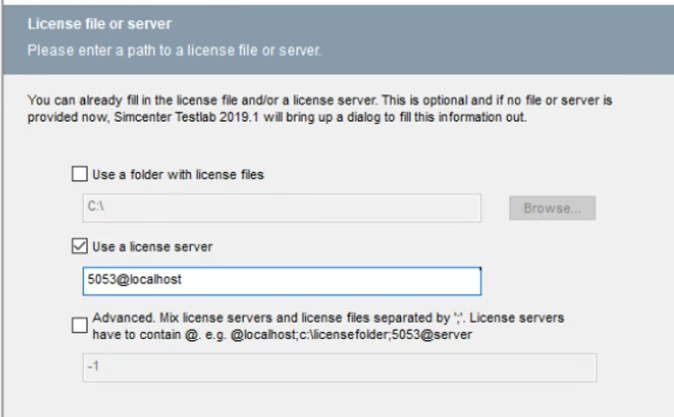

4、到下图出现，输入5053@localhost

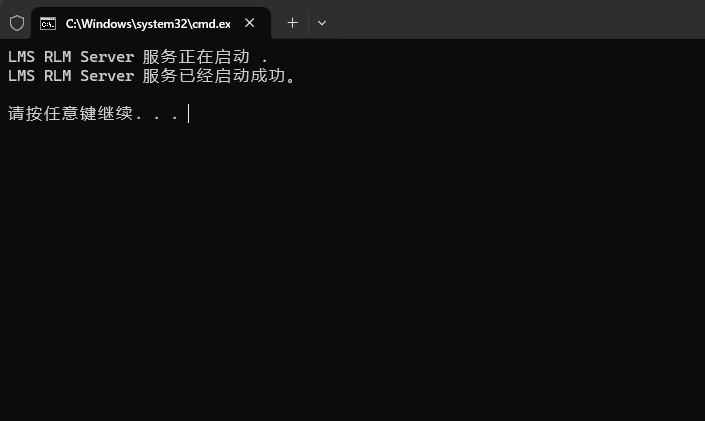

5、完成安装点击finish后，打开 Crack文件夹下面的LMS_RLM_Server文件夹，双击运行server_install.bat，下面的窗口，即启动服务成功。

安装许可证问题

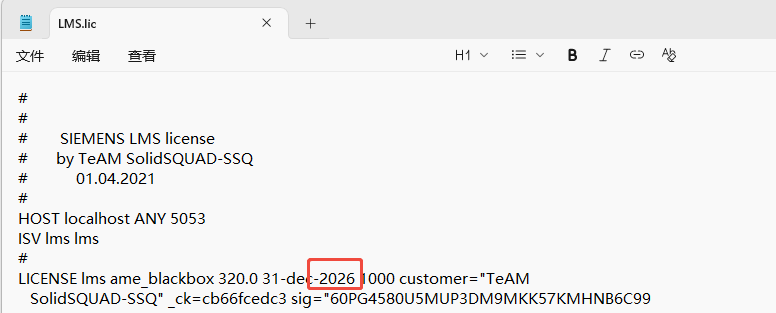

在网上直接搜索最新的许可证，找到LMS.lic文件资源，拷贝替换>> Crack / LMS_RLM_Server里面的 LMS.lic 文件

二、软件运行及使用

1、双击桌面Testlab，弹出的窗口里面双击打开Desktop - Standard & Advanced

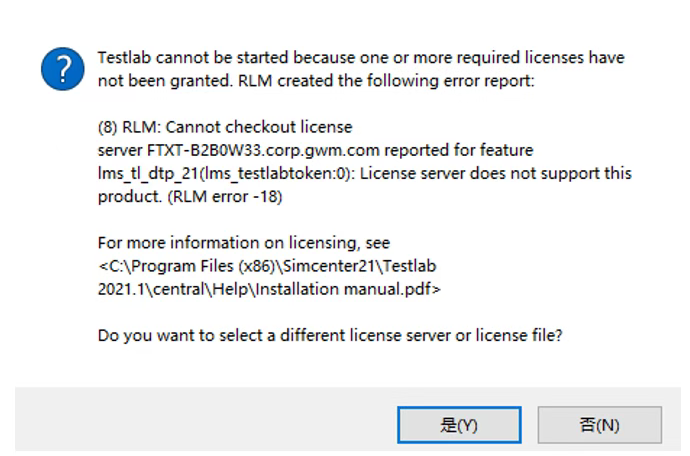

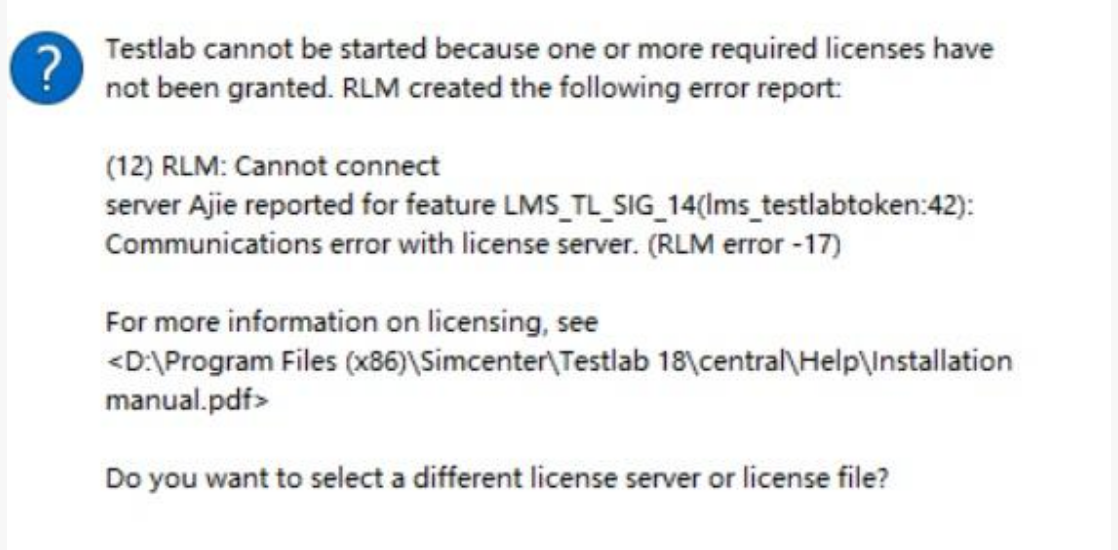

2、如果软件运行弹出此弹窗问题

可以尝试下面三步解决：

①许可证参考上面步骤更新

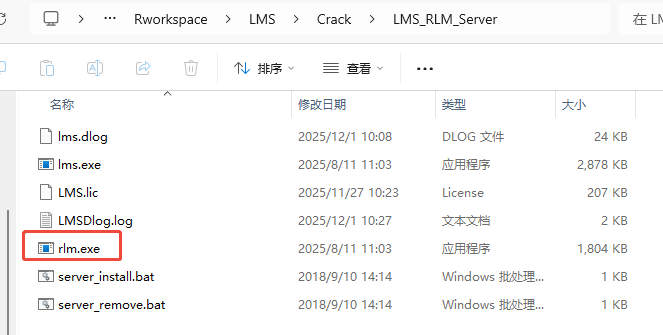

②打开>> Crack / LMS_RLM_Server，找到并运行 rlm.exe

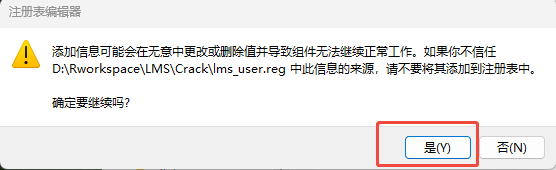

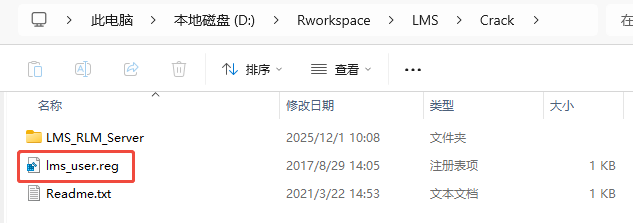

②打开>> Crack文件夹，双击lms_user.reg运行，点击是

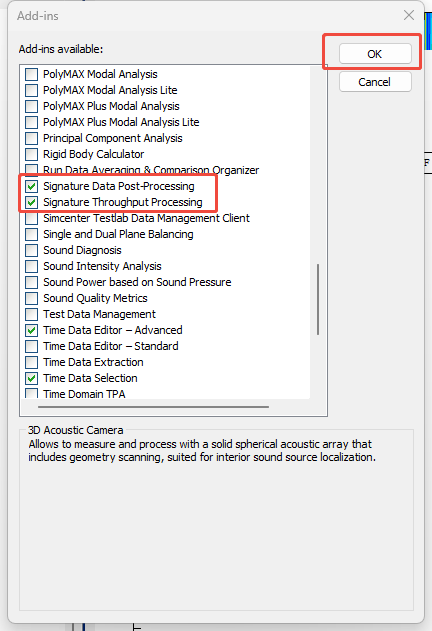

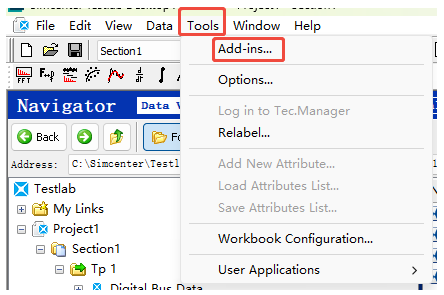

3、点击菜单栏 Tools >> Add-ins ，勾选Signature Data Post-Processing，Signature Throughput Processing，然后在页面最下方就出现了Post processing和Time Data Processing。

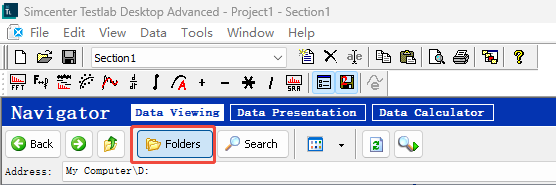

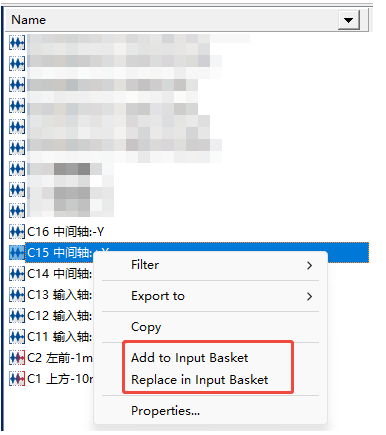

4、选择本地时域振动数据

使用建议：

Add会在原来基础上添加，如果想替代原来选中的数据，用Replace；

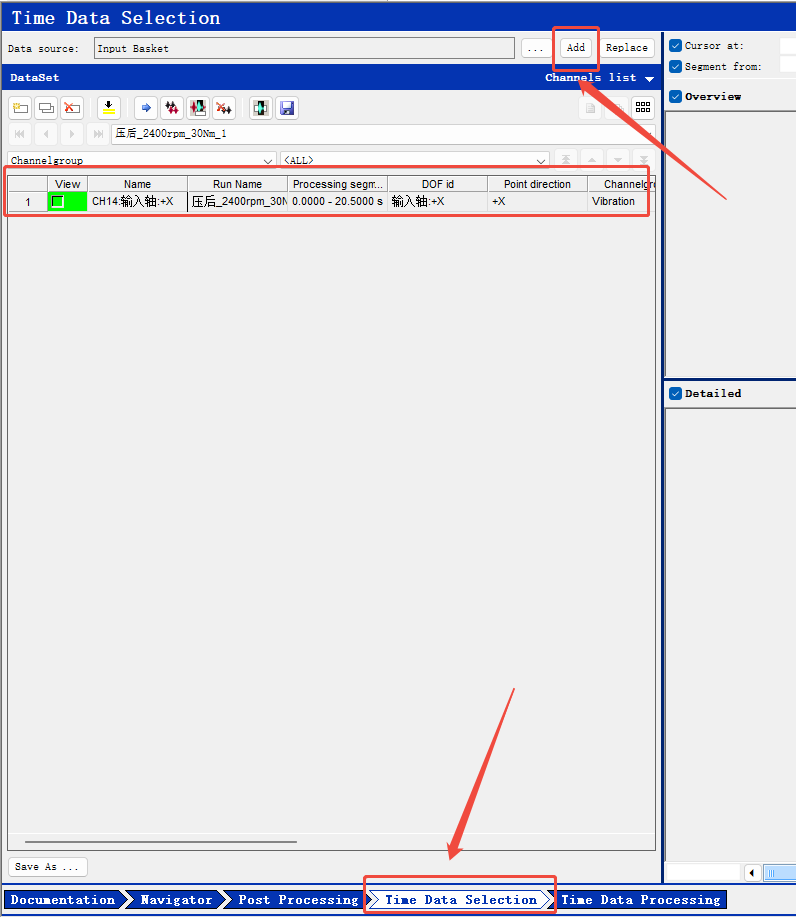

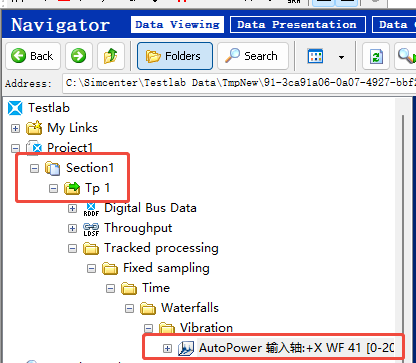

5、点击最下面Time Data Selection 模块，点击上面的add，可以看到数据加载出来了

6、点击最下面Time Data Processing 模块，可以看到刚刚选中的数据，勾选上

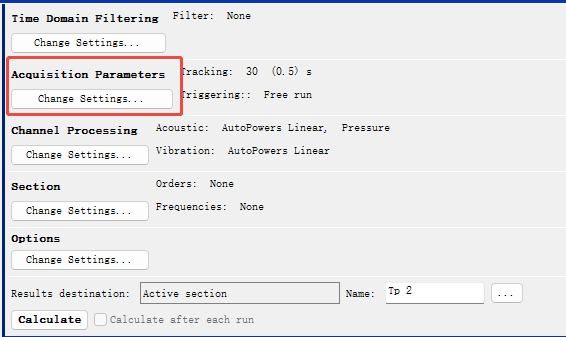

7、在右边框栏里设置Acquisition parameters

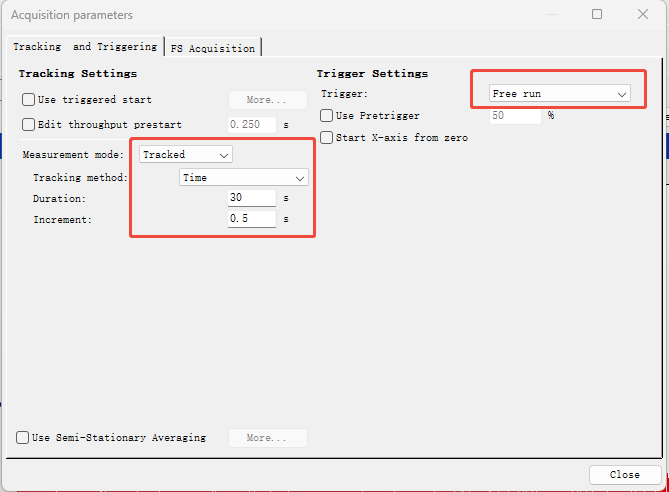

>>Tracking and Triggering：

说明：

① Measurement mode：Tracked（跟踪）对切片的每一段时域做频域变换之后不取平均（三维）；而Stationary（稳态）对切片的每一段时域做频域变换之后取平均（二维），默认选Tracked

(此处解释是个人经验理解，如有误欢迎指正)

②Tracking method：选择Time；

③Duration (持续时间)： 30s 代表你希望处理的数据的总持续时间（30s时域信号）；

④Increment：控制数据采集的间隔或步长，定义数据采集的触发间隔，能够以特定的周期或条件来采集数据，而不只是连续记录，0.5s 代表STFT每一段切片的起点间隔（也就是起点是0s，0.5s，1s……）；

⑤Trigger Settings能让你定义数据采集开始的规则：Trigger（触发器），其核心作用是精确控制数据采集的开始时刻，确保能捕捉到你感兴趣的特定事件或信号；选择Free run，表示数据连续采集并逐一分析周期。

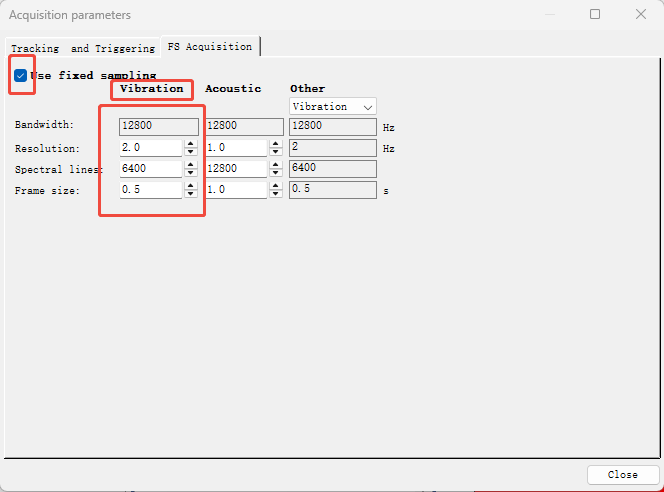

>>FS Acquisition（在Tracking and Triggering里面设置好之后可以看到下面自动出现的值）

说明：

①勾选Use fixed sampling

②可以看到Bandwidth是12800HZ，也就是关心的最高频率成分，fmax = 12800，fs=2×fmax，符合Nyquist定理；

③Resolution：做FFT的频谱分辨率，输入之后自动计算下面的Spectral line（频谱点数）和Frame size（STST切片窗口宽度）；

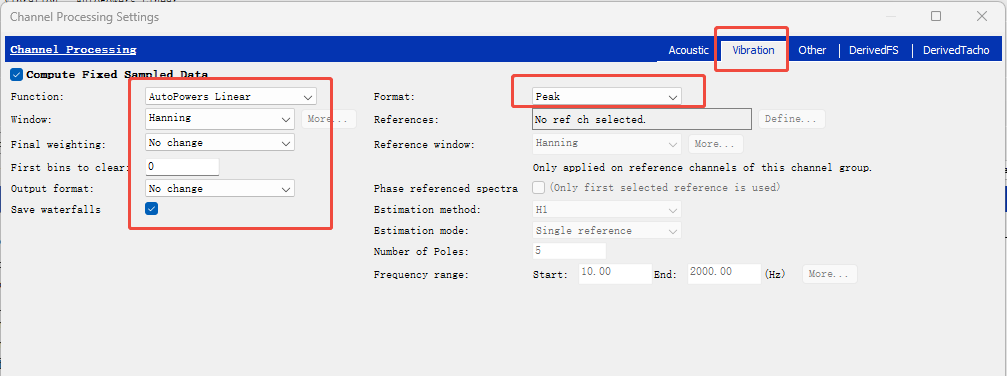

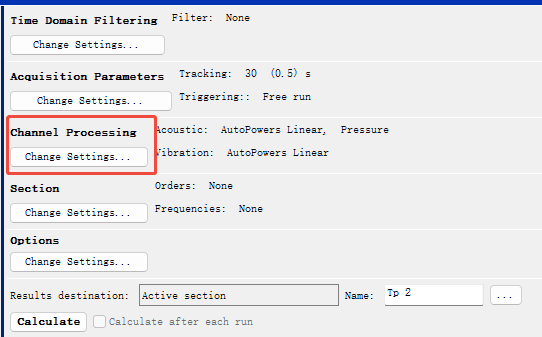

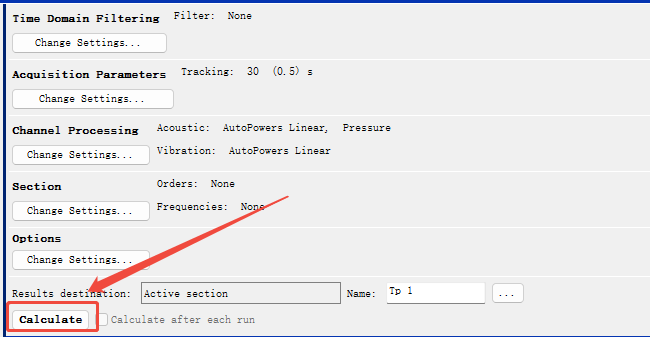

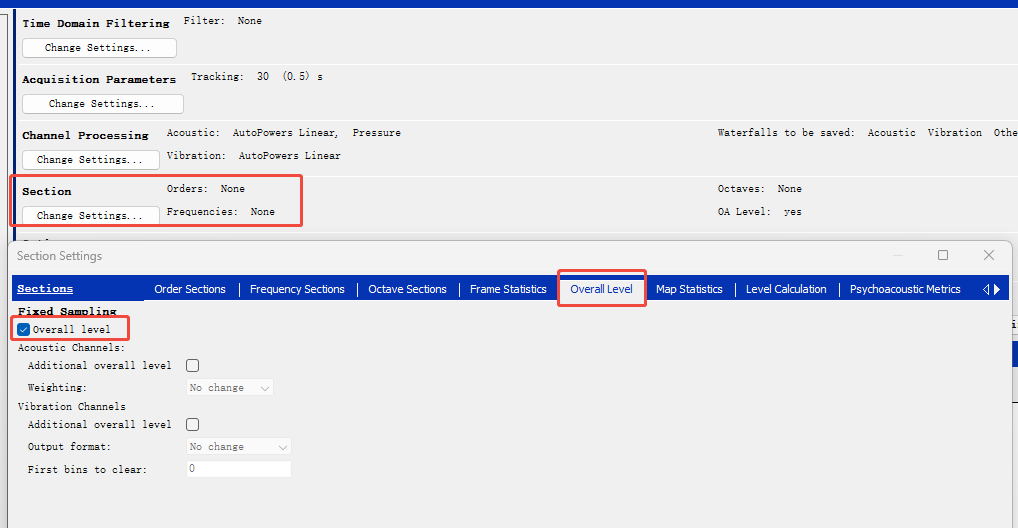

8、设置Channel Processing

说明：

①Function一般选择前三个，Spectrum （频谱）---包含幅值和相位；对 Autopower Power（标准自功率谱）的结果进行开方，Autopower Power 的结果除以频率分辨率

②Window选择Hanning窗

③Final weighting（计权）选择No change

④Output format（在频域中直接转换信号的物理类型）：Acceleration（加速度），Velocity（速度），Displacement（位移），假设你使用加速度传感器测量得到的是加速度信号，但你想观察速度或位移。你无需更换传感器，也无需在采集硬件上做任何改动，只需在软件中通过 Output Format 选择即可

输出格式选项	物理意义与操作	主要应用场景
Acceleration（加速度）	原始信号，不做积分处理。 • 单位：g, m/s²	• 高频振动分析。 • 冲击分析。 • 轴承、齿轮等部件的高频故障诊断。
Velocity（速度）	对加速度信号进行一次积分。 • 单位：mm/s, in/s	• 通用振动评价的最常用量。ISO振动标准通常基于速度。 • 中频段振动评估，与结构疲劳相关。
Displacement（位移）	对加速度信号进行两次积分。 • 单位：μm, mils	• 低频振动分析。 • 研究结构的静态变形或大位移（如轴心轨迹、偏摆）。
