网络第二次作业

原创于 2025-11-15 00:42:10 发布 · 166 阅读

0 ·

CC 4.0 BY-SA版权

文章标签：

#智能路由器 #网络

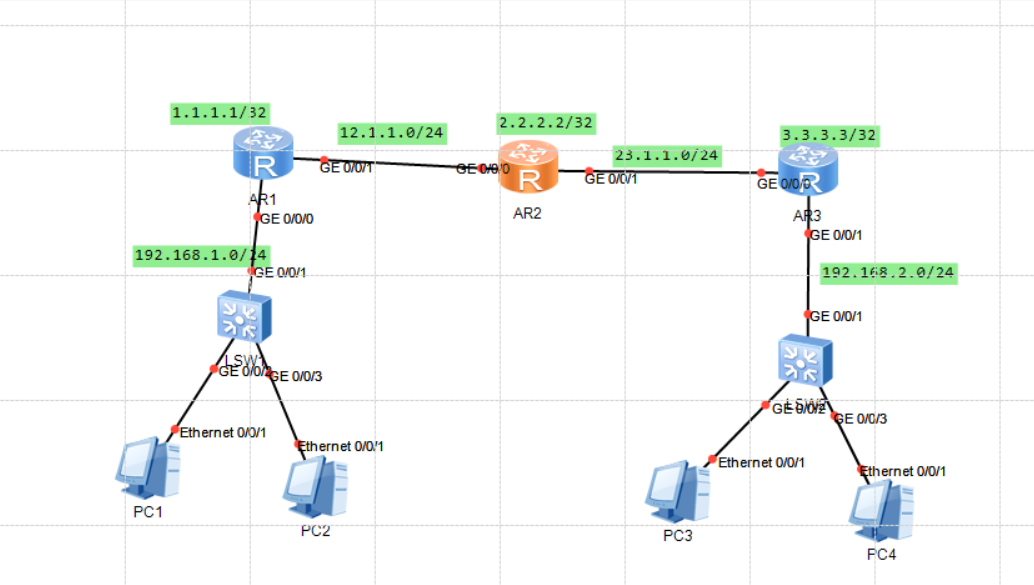

例图：

要求

1. 路由器上分别配置环回

2. 连接路由器的线路网段为12.1.1.0/24、23.1.1.0/24

3. R1和R3连接的网络地址分别为192.168.1.0/24、192.168.2.0/24

4. 整个网络使用RIP达到全网可达

分析

1.环回接口是虚拟接口，需在各路由器上单独配置IP地址。

2.两端接口需配置同一网段内的不同IP，确保物理链路连通后能直接通信

3.需在所有路由器上启用RIP协议

对设备的配置

配地址

//R1
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address  192.168.1.254 24
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip address  12.1.1.1 24
[R1]int L0
[R1-LoopBack0]ip address  1.1.1.1 32

//R2
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address  12.1.1.2 24
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address  23.1.1.1 24
[R2]int L0
[R2-LoopBack0]ip address  2.2.2.2 32

//R3
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip address  23.1.1.2 24
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]ip address  192.168.2.254 24
[R3]int L0
[R3-LoopBack0]ip address  3.3.3.3 32

rip地址宣告

//R1
[R1-rip-1]version 2
[R1-rip-1]undo summary
[R1-rip-1]network 1.0.0.0
[R1-rip-1]network 12.0.0.0
[R1-rip-1]network 192.168.1.0

//R2
[R2-rip-1]version 2
[R2-rip-1]undo summary
[R2-rip-1]network 2.0.0.0
[R2-rip-1]network 12.0.0.0
[R2-rip-1]network 23.0.0.0

//R3
[R3-rip-1]version 2
[R3-rip-1]undo summary
[R3-rip-1]network 23.0.0.0
[R3-rip-1]network 3.0.0.0
[R3-rip-1]network 192.168.2.0

主机地址手动随机配置

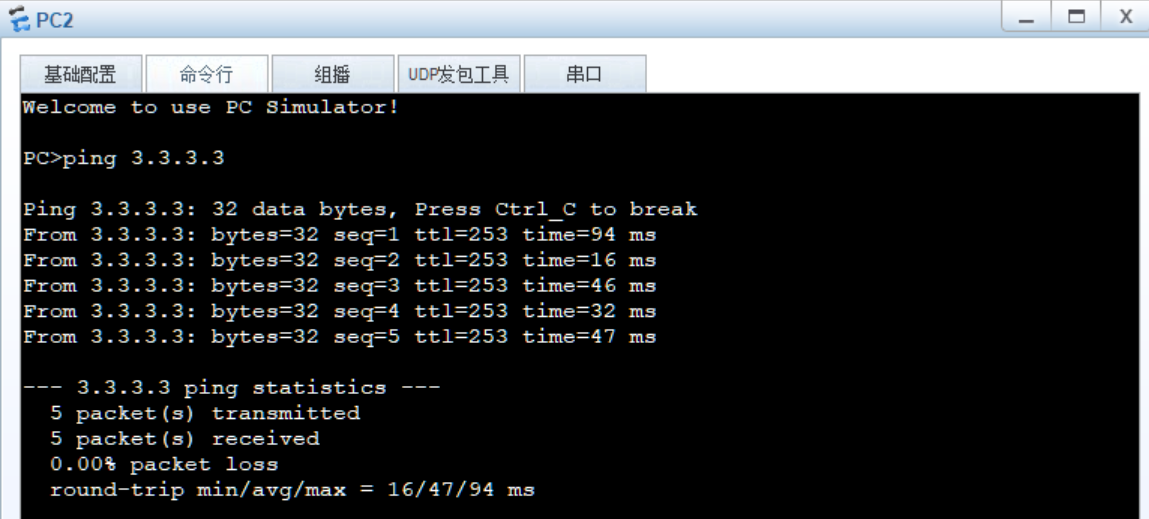

验证
