在AltiumDesigner中，当遇到PCB编辑器的类错误时，用户可以通过设计菜单进入Classes选项卡，然后右键删除出问题的Class。另一种方法是直接在PCB界面找到‘设计-CLASS类’，在ComponentClasses中定位并删除导致错误的特定类。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

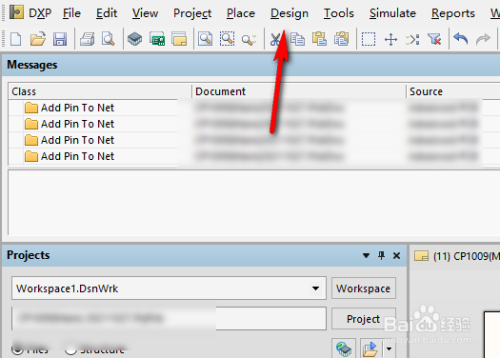

进入altium designer中的PCB编辑器，点击design菜单，如下图所示

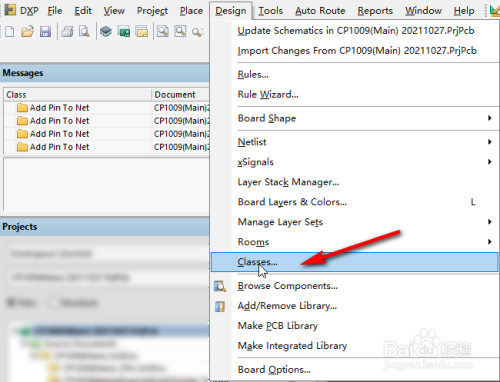

design菜单下面点击classes选项卡，如下图所示

右键点击出错的classes，选择detel classes即可，如下图所示

或者

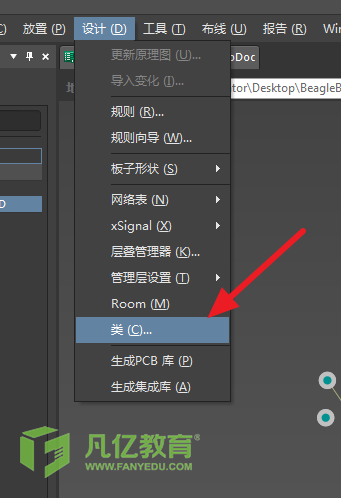

在PCB界面，找到“设计-CLASS类”：

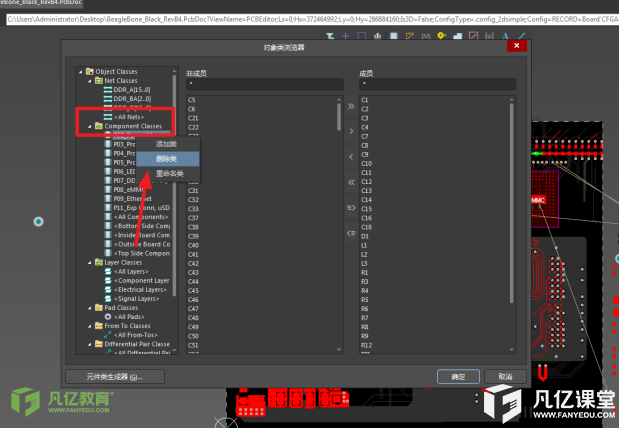

然后我们看下主要是因为元器件的类产生的报错，所以我们在类中找到“Component Classes”中删除出现问题的对应classes:
