SPI (Serial Peripheral interface) 串行外围设备接口

SPI特征
   3线全双工同步传输，第4根线是片选
   8或16位传输帧格式选择
   主或从操作
   支持多主模式
   8个主模式波特率预分频系数(最大为fPCLK/2)
   从模式频率 (最大为fPCLK/2)
   主模式和从模式的快速通信
   主模式和从模式下均可以由软件或硬件进行NSS管理：主/从操作模式的动态改变
   可编程的时钟极性和相位
   可编程的数据顺序， MSB在前或LSB在前
   可触发中断的专用发送和接收标志
   SPI总线忙状态标志
   支持可靠通信的硬件CRC
在发送模式下， CRC值可以被作为最后一个字节发送
在全双工模式中对接收到的最后一个字节自动进行CRC校验
   可触发中断的主模式故障、过载以及CRC错误标志
   支持DMA功能的1字节发送和接收缓冲器：产生发送和接受请求

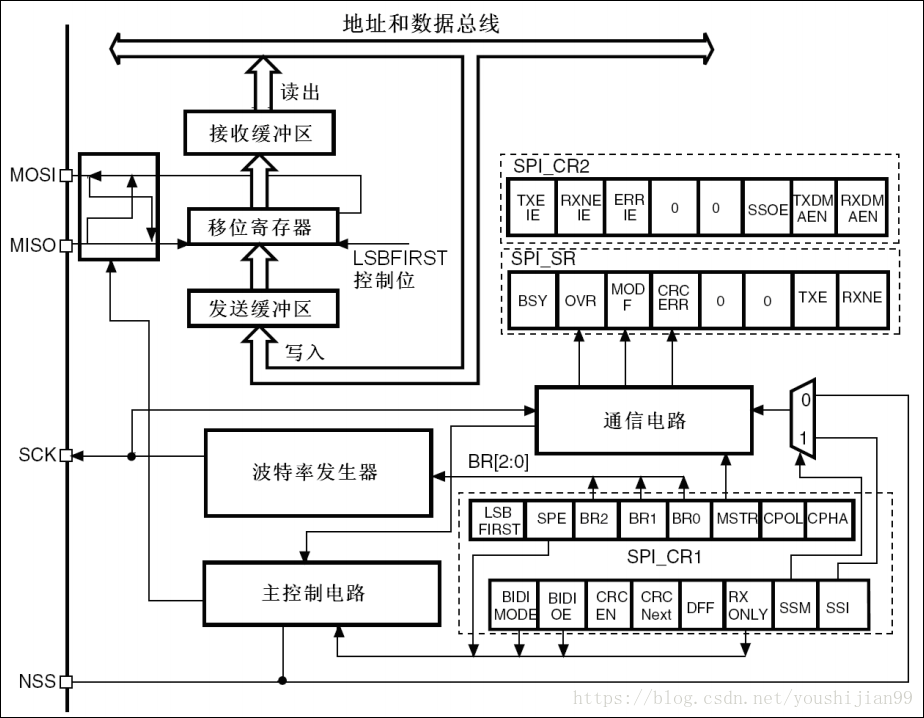

SPI 工作模式
当器件作为主机时，使用一个IO引脚拉低相应从机的选择引脚(NSS)，传输的起始由主机发送数据来启动，时钟(SCK)信号由主机产生，通过MOSI发送数据，同时通过MISO接收从机发出的数据。
当器件作为从机时，从机的选择引脚(NSS)被主机拉低后开始，接收主机输出的时钟信号，在读取主机数据的同时通过MISO引脚输出数据。

SPI引脚

MISO：主设备输入/从设备输出引脚。该引脚在从模式下发送数据，在主模式下接收数据。
