本文介绍了XilinxFPGA上PMOD接口的应用及标准，由迪芝伦（Digilent）制定的PMOD接口扩展规范，适合FPGA开发板卡与外设连接。文章详细解释了PMOD接口的HOST和Peripheral类型，包括6pin、8pin和12pin连接器标准，以及针对不同应用的I/O信号定义。
Pmod接口标准是由Xilinx的第三方合作伙伴迪芝伦（Digilent）制定的接口扩展规范，除了我们经常看到的FMC扩展接口，Pmod接口应用也越来越广泛，由于FPGA I/O接口的灵活性，Pmod接口非常适合FPGA开发板卡与外设实现连接。此外迪芝伦（Digilent）为了解决与特定微控制器接口的连接推出了不同引脚排列的类型。
1、连接器标准

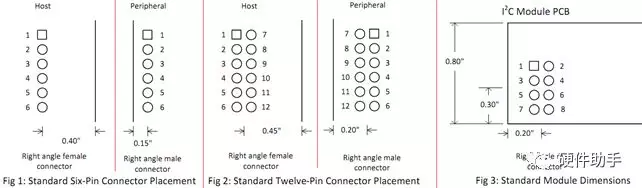

Pmod接口分为HOST和和Peripheral两种类型，分为6pin、8pin和12pin等几类，详见“Digilent Pmod interface Specification Revision:November 20, 2011”。
2、I/O信号定义
针对不同应用，不用接口类型，其连接器的信号定义不同，详见下表：
