第二节，zynq新建工程，调试及加载

新建工程

1，打开vivado2017.4，在出现的对话框中选择创建一个工程，如图1所示。这一步是为了创建一个ZYNQ的工程。

图1

2，点击创建工程后，出现对话框如图2所示，然后点击对话框中的下一步。这一步表示这是一个创建工程的向导，通过该向导去新建一个工程。

图2

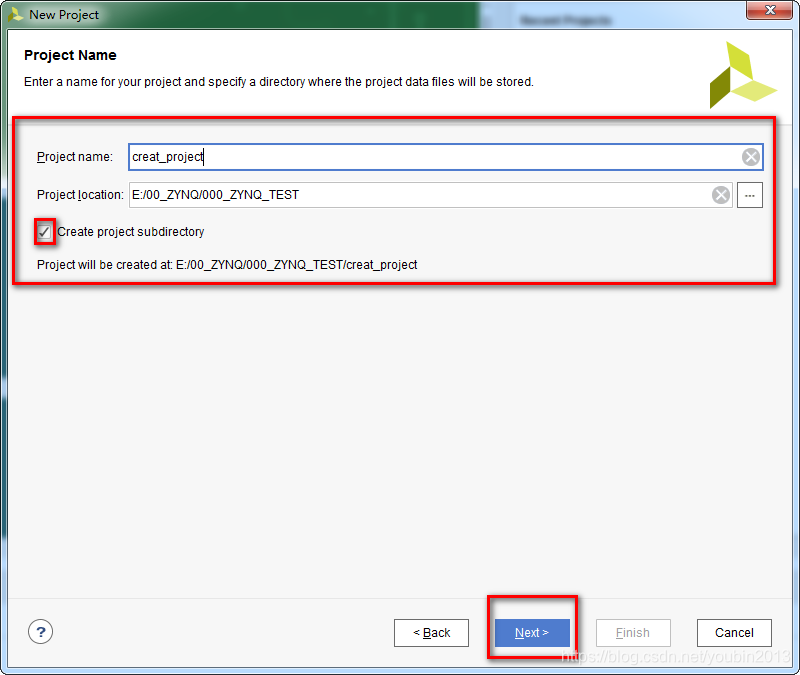

3，此时会出现一个对话框如图3所示，这一步给工程命名，并且确定工程的保存路径，下面的小勾表示创建一个和工程名字相同子目录，然后点击下一步。

图3

4，下一步后出现对话框如图4所示，该步骤是确定需要创建工程的类型，我们选择RTL工程，该类型的工程可以添加源文件，创建IP大框架，生成IP，综合分析和实现等。点击下一步。

图4

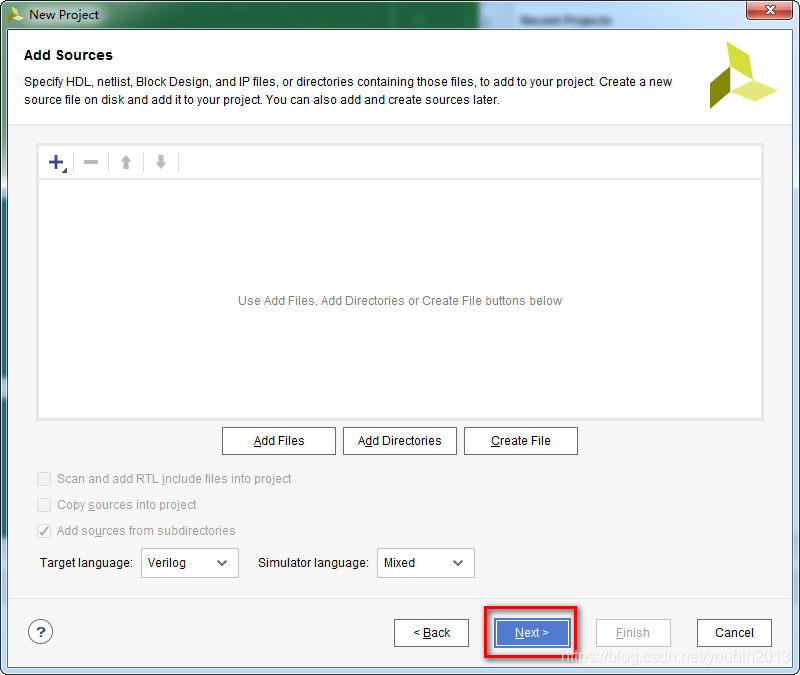

5，此时出现对话框如图5所示，该步骤表示添加现有的源文件，创建一个空的工程，这步直接点击下一步。

图5

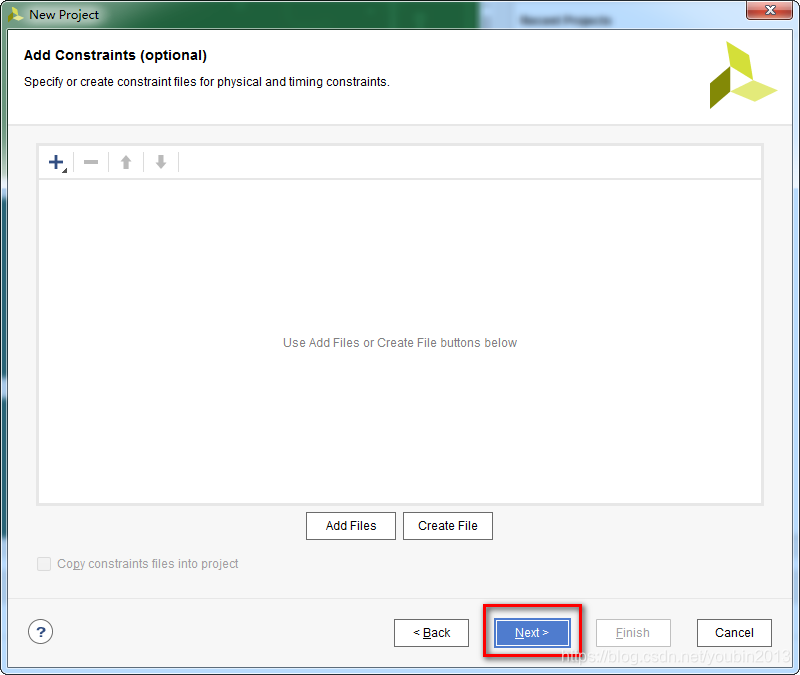

6，出现对话框如图6所示，该步骤为添加现有的约束文件，创建空的工程，直接点击下一步。

图6

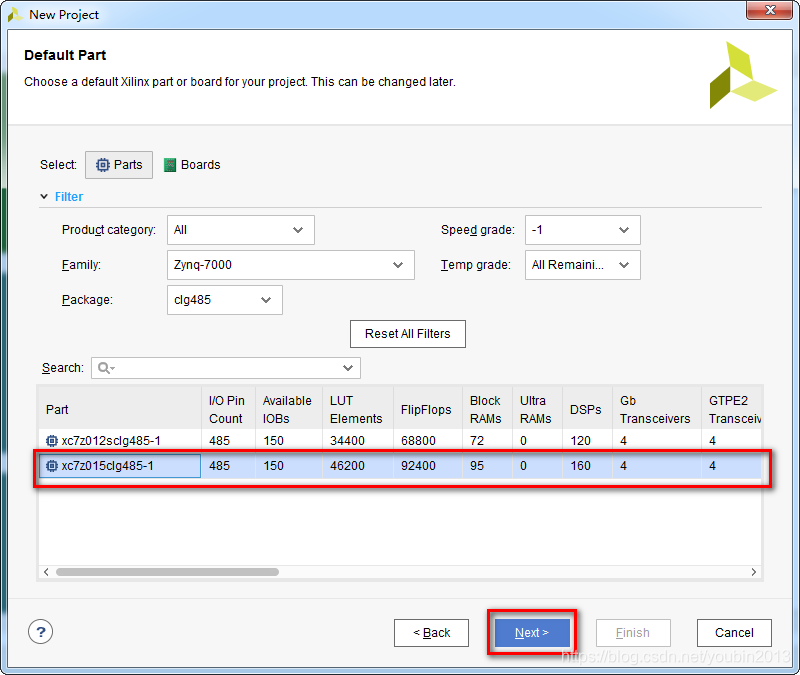

7，出现对话框如图7所示，该步骤选择芯片的类型，本工程建立在7015型号上，所以选择xc7z015clg485-1，然后点击下一步。

图7

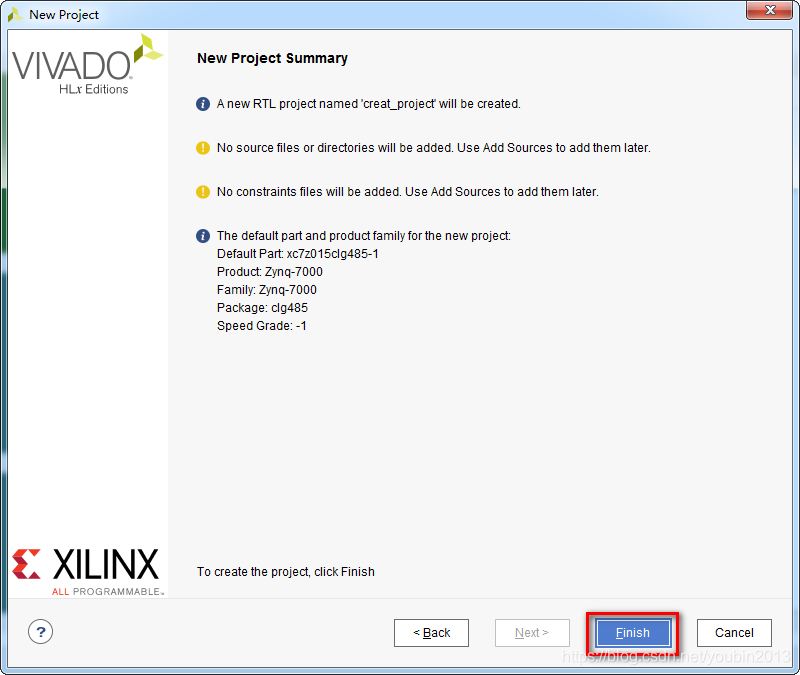

8，此时出现对话框如图8所示，该步骤表示工程创建完成，显示所创建的工程的信息，点击完成。

图8

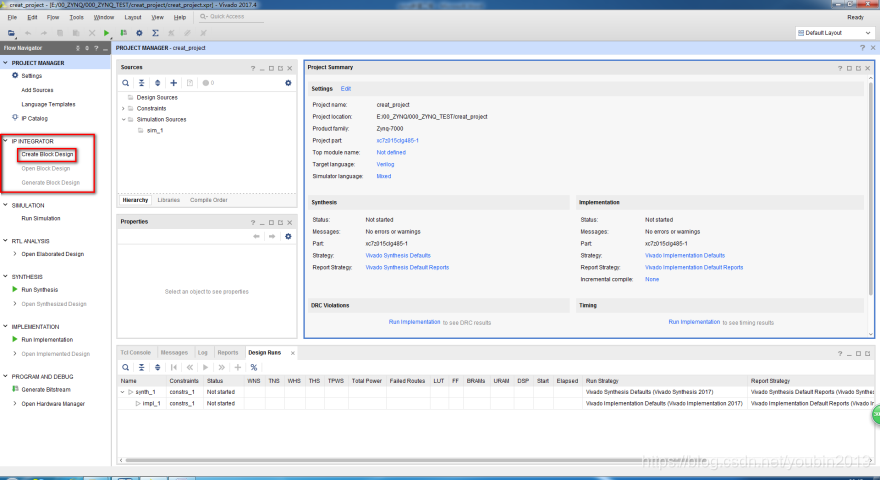

9，空的工程创建完成以后出现界面如图9所示，需要往里面添加需要的IP大框架，在IP向导下拉表中双击创建IP框架，建立IP框架图。



图9

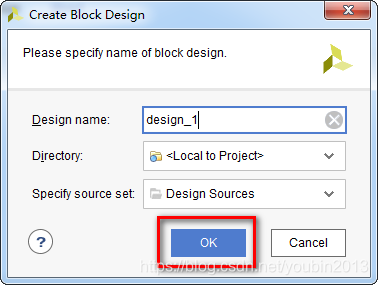

10，双击后出现创建设计对话框如图10所示，点击OK。

图10

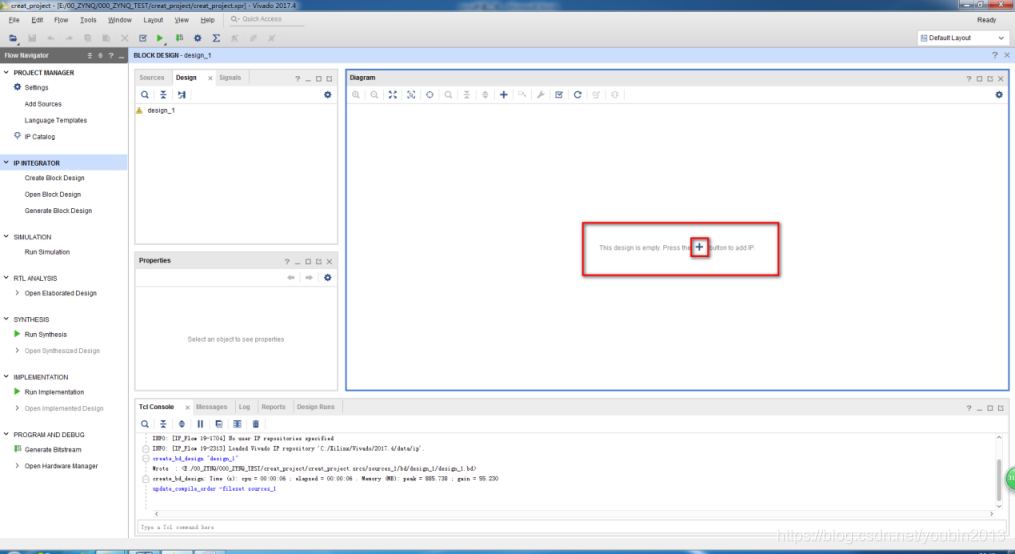

11，创建背框后出现如图11的对话框，点击diagram中的大空白页中的“+”图标，添加IP到设计框架。

图11

12，点击+号后添加ZYNQ的IP到设计框架中，如图12所示，在输入框中输入zynq，下拉表中会有对应的zynq出现，双击下面的IP添加到设计框中。
