1. 折叠屏简介

1.1 诞生的背景

手机屏幕目前的整体发展趋势是大屏化，大屏化主要表现在两方面：屏幕面积的增大，屏占比的提高。但是目前这两方面已经发展的相当成熟，很难再有大的突破。

折叠屏手机的出现不仅实现了屏幕尺寸增加，同时还满足携带方便的需求，有效解决大屏和便携矛盾，未来或将成为手机发展的重要方向之一？

1.2 折叠屏手机结构

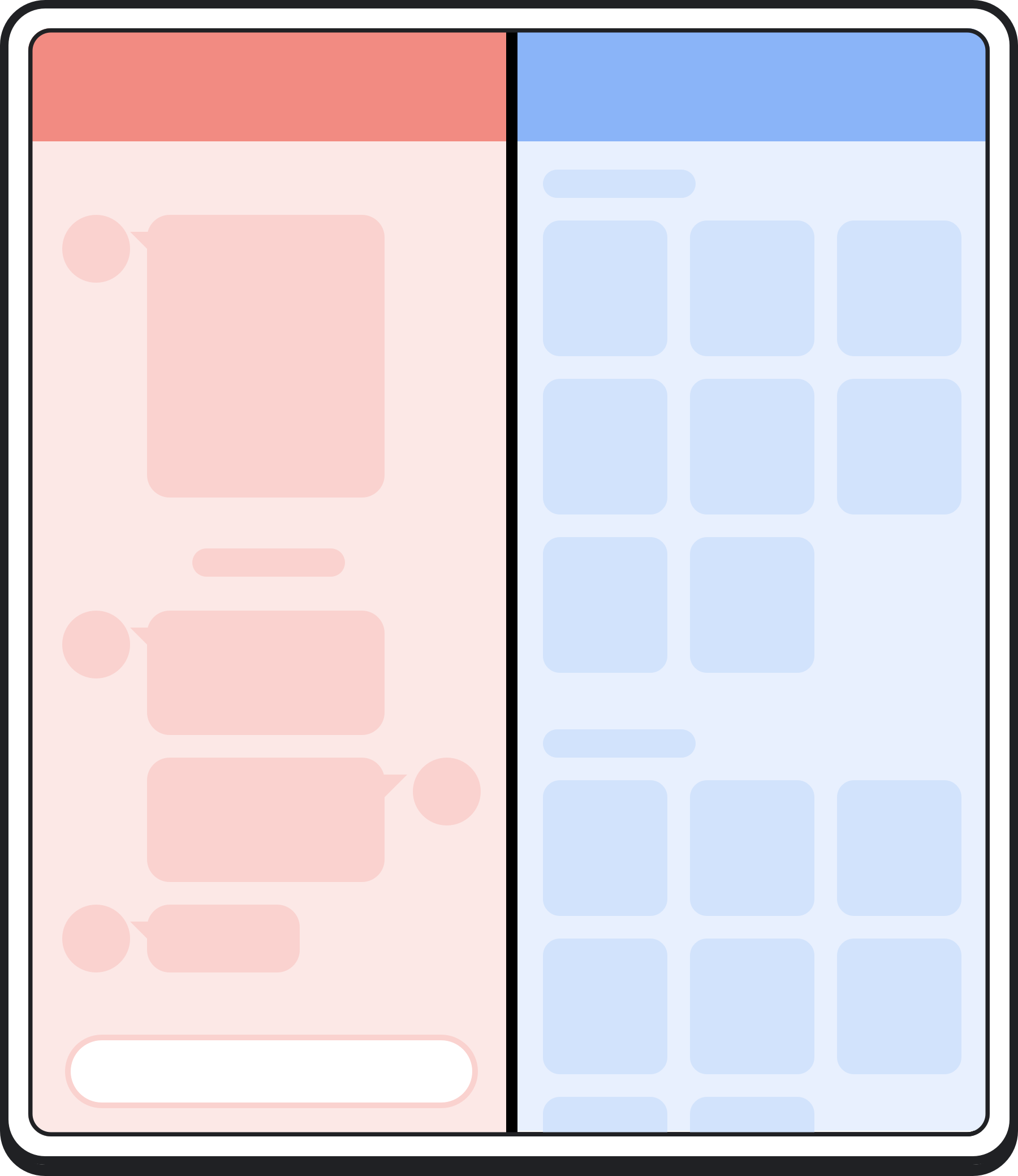

折叠屏的主要结构由柔性屏与铰链组成，利用全新的柔性屏技术，可实现屏幕的弯曲和折叠。折叠屏手机一般都有一个折页或者铰链，将两个显示屏分开，带有铰链的设备可以在铰链后面跨越内容，有些设备还可以半折叠或者翻盖，支持折叠和部分折叠状态。但通常，我们见到的折叠屏手机都是由1整块AMOLED屏组成，并且铰链位置可以显示画面。
在这里插入图片描述

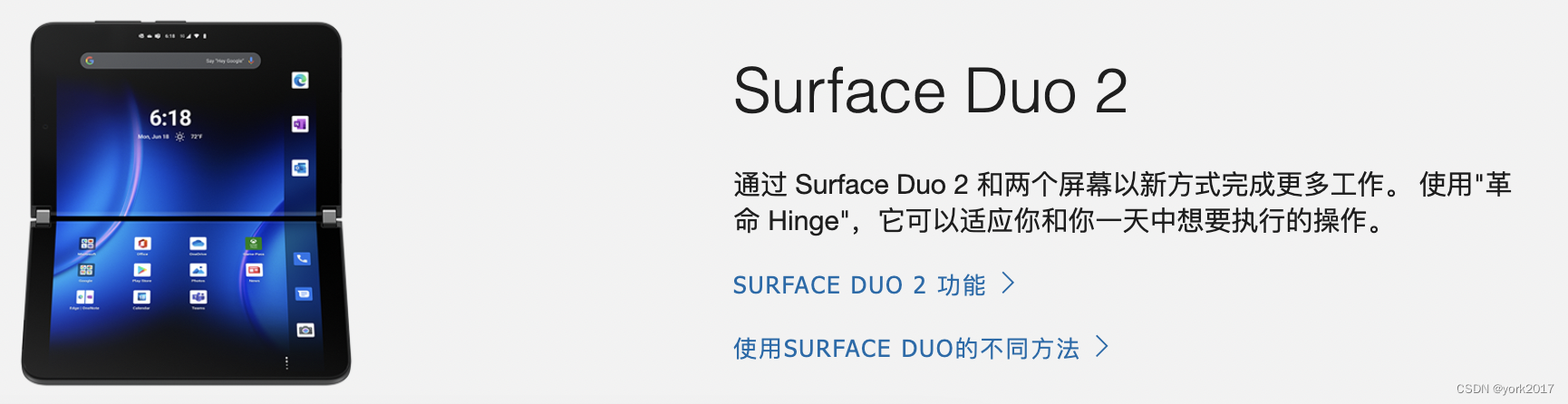

除此之外，还有双屏手机（屏幕由2块组成，铰链区域不可显示画面），也被称为折叠屏手机，如：微软2020年9月推出的基于Android 10.0系统的Surface Duo。

在这里插入图片描述

目前流行的就是这三种： ![在这里插入图片描述](https://img-blog.csdnimg.cn/06084f1882824b76ace2c3037fe888e0.png)

1.3 折叠屏手机市场规模

2020国内智能手机销量约3亿部，而同期全球的折叠屏手机出货量仅194.73 万部，三星以**71.59%的市场份额占据全球折叠屏市场第一，华为市场份额10.56%**位居第二。

从销量来说，折叠屏市场占有依然比较小众，主要原因在于折叠屏手机目前良品率还不够高，产能受限，进而导致手机售价过高(华为Mate X 的AMOLED屏供应商为京东方，京东方折叠屏良品率数据为：2018，65%；2021，85%)；同时，软件方面，大部分软件还未进行完全适配，影响用户体验。

2. 折叠屏适配发展

2.1 基础屏幕适配（包括折叠屏）

2.1.1 灵活布局

使用wrap_content、match_parent避免硬编码
使用 ConstraintLayout做根布局，方便屏幕尺寸变化，视图自动移动和拉伸

2.1.2 备用布局

布局文件使用宽度、屏幕方向限定符（port 或 land）单独适配
Fragment界面组件

2.1.3 图片资源

图片采用.9图、矢量图

2.2 折叠屏手机适配

其主要经历了三个重要阶段。

2.2.1 Android官方折叠屏适配指南

2018年8月Google发布Android 9.0，首次支持折叠屏功能，并推出了 Android官方折叠屏适配指南。主要从以下几个方面进行适配：

应用连续性：处理配置变更
屏幕兼容性：resizeableActivity 与 maxAspectRatio
多窗口适配：多项恢复与专属资源访问

2.2.2 厂商补充适配方案

各厂商陆续发布自己的折叠屏手机，以及补充的适配方案。不同折叠屏手机上，拥有各自研发的一些独有功能，要想体验这些独特功能，就需要使用厂商的方案进行适配。代表有：三星、华为、Microsoft Surface Duo等

2.2.3 Google 2021 I/O 发布Jetpack WindowManager等库

2021年5月，Google I/O开发者大会推出专门用于折叠屏适配的库 Jetpack WindowManager 1.0，以及更新了已有的一些库如：SlidingPaneLayout、NavRail等，以便应用更便捷的适配折叠屏功能。

3. Android 官方折叠屏适配指南

主要参考官方文档《为可折叠设备构建应用》

Android 10 (API 级别 29) ，Google就已经对折叠屏提供了“Screen Continuity（屏幕连续性）”的原生系统支持，并将这项技术称之为：Foldables。

所谓屏幕连续性，就是在可折叠设备上运行时，应用可以自动从一个屏幕转换到另一个屏幕，并且当前任务能在转换后继续无缝执行，系统会在转换时触发配置变更。

3.1 应用连续性：处理配置变更

在默认情况下，折叠屏折叠变化时（或应用从一个屏幕转到另一个屏幕），系统会销毁并重新创建整个 Activity。

但我们希望屏幕变化之后，程序能够以切换前的状态继续运行，不需要重启页面。我们可以给 Activity 添加configChanges配置：

<activity
 		android:configChanges="smallestScreenSize|screenSize|screenLayout" />

应用内监听变化，根据当前窗口大小，调整布局大小和位置：

    @Override
    public void onConfigurationChanged(@NonNull Configuration newConfig) {
        super.onConfigurationChanged(newConfig);
        // 获取当前窗口配置信息，调整布局大小
    }

如果需要重启 Activity才能完成适配的场景，可以通过onSaveInstanceState()与onRestoreInstanceState() 或 ViewModel对象来进行之前状态保存和后续的恢复。

3.2 屏幕兼容性

在Anroid 11版本中，对折叠屏的支持进行了增强性扩展，为开发者适配折叠屏应用提供了更多的接口。

3.2.1 应用大小可调：resizeableActivity

应用能够在多窗口模式下运行
应用的大小可动态调整

设置 resizeableActivity=true 即可实现此目的。
这可以为应用可能遇到的任何设备类型和环境（例如可折叠设备、桌面模式或自由窗口）提供最大兼容性。当系统编译设置target >= 24（Android 7.0）不需要手动设置，系统默认为 true，支持多窗口和调节尺寸。
如果应用设置 resizeableActivity=false，则会告知平台其不支持多窗口模式。
但是系统还是可能会调整应用的大小或将其置于多窗口模式；要实现兼容性，便需要对应用中的所有组件（如应用的所有 Activity 等）应用同一配置。在某些情况下，重大变更（例如，显示屏尺寸更改）可能会重启进程，而不会更改配置。这时需要支持折叠屏连续性，需添加属性:

<meta-data android:name="android.supports_size_changes" android:value="true" />

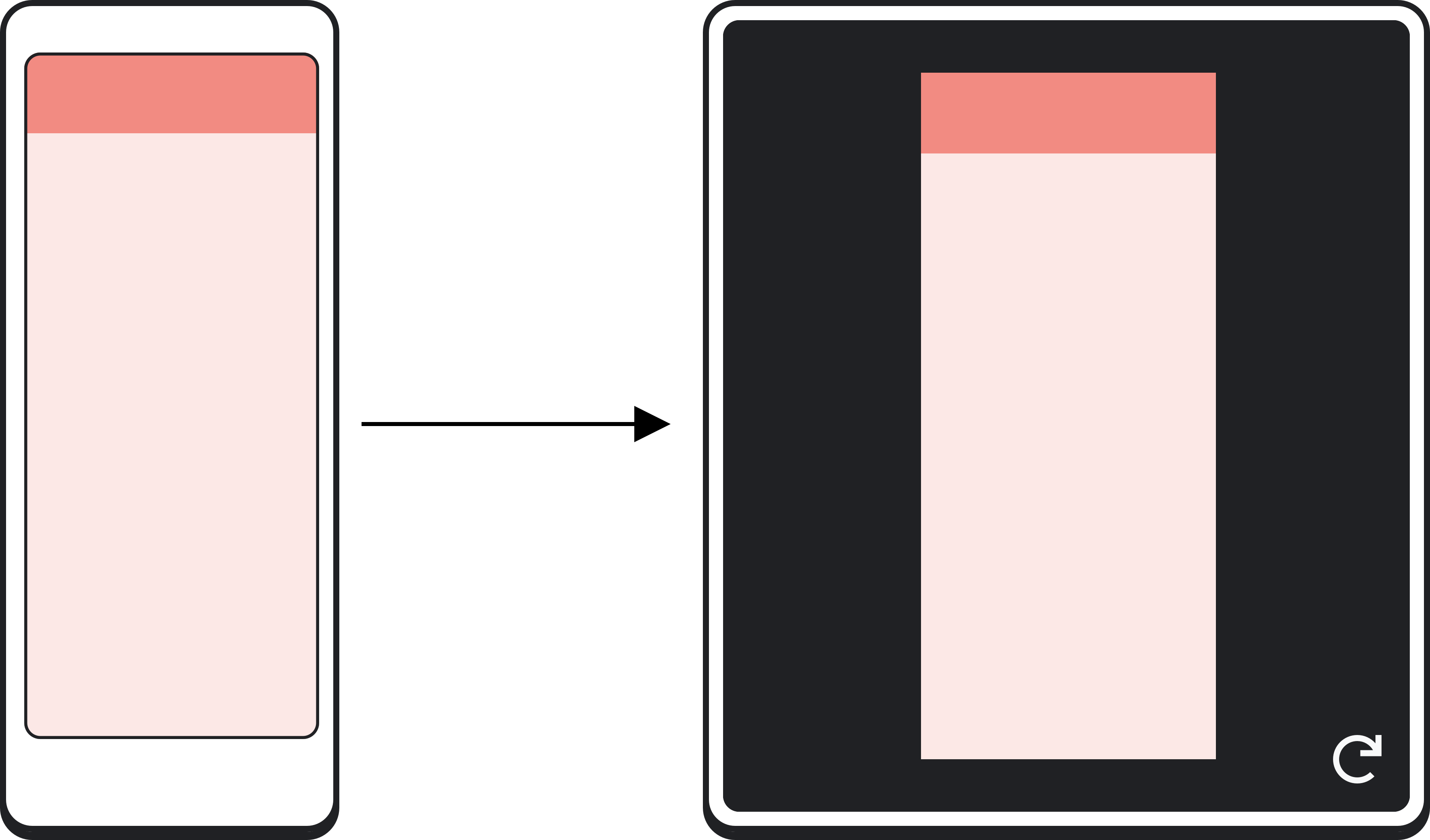

例如，以下 Activity 设置了 resizableActivity=false 以及 maxAspectRatio。设备展开时，系统会将应用置于兼容模式，保以此来保持 Activity 配置，如大小和宽高比。

如果未设置 resizeableActivity，或将其设置为 true，系统会假定该应用完全支持多窗口并且可调整大小。

*注意：某些原始设备制造商 (OEM) 可能会在 Activity 的显示区域发生更改时，在屏幕上添加一个小型重启图标。为用户提供在新配置中重启 Activity 的机会。

3.2.2 屏幕宽高比

Android 10 (API 级别 29) 或更高版本支持更多种宽高比。对于可折叠设备而言，设备类型可以是超长、超宽的屏幕（例如屏幕宽高比为 21:9 的折叠设备、 1:1 的屏幕）。

当resizableActivity=true时设置maxAspectRatio 无效；
而当resizeableActivity = false时，使用 maxAspectRatio、 minAspectRatio 指定最小或最大纵横比，在设置的纵横比限制范围内，折叠屏会自动对尺寸进行调节，超出限制的进入兼容模式（黑边）。

如要兼容尽可能多的设备，推荐纵横比设置范围：[1, 2.4]，即1:1到12:5。google推荐说应该尽量多针对以下屏幕宽高比测试自己的应用：

在这里插入图片描述

3.3 多窗口模式

大屏幕的好处之一是能够运行多个窗口。也就是分屏，现在的技术可支持三个或更多应用同时在一个屏幕上运行，并且相互之间还可以共享内容：

如果应用不能妥善支持多窗口模式，则可以设置 resizeableActivity=false。

3.3.1 多页面恢复

多窗口的行为变化历史:

Android 7.0 支持分屏：左右/上下显示两个窗口
Android 8.0 支持画中画，此时处于画中画的Activity虽处于前台，但处于 Paused状态
Android 9.0 (API 28) 及以下：多窗口下，只有获得焦点的应用是处于Resumed状态，其它可见Activity扔处于Paused状态
Android 10.0 (API 29) ：多窗口模式时，所有Acttivity全部处于Resumed状态

在搭载 Android 9.0 及更低版本的设备上运行时，只有获得焦点的应用处于已恢复状态。任何其他可见 Activity 都处于已暂停状态。如果应用在处于暂停状态时关闭资源或停止内容，则可能会产生问题。

在 Android 10 中，对此做了优化，即当设备处于多窗口模式时，所有 Activity 都会保持已恢复状态。这称为多项恢复。
注意，如果顶部有透明 Activity，或者 Activity 不可成为焦点，则相应 Activity 可能会处于已暂停状态。

为解决Android 9.0及以下，只有获得焦点应用才处于Resume状态，其它可见Activity处于Paused状态问题。可添加下列属性，手动添加开启多项恢复。

<meta-data
    android:name="android.allow_multiple_resumed_activities" android:value="true" />

3.3.2 专属资源访问

为了帮助支持多项恢复功能，系统提供了一个新的生命周期回调

Activity#onTopResumedActivityChanged()

当 Activity 获得或失去顶部恢复 Activity 位置时，系统会调用此方法。当 Activity 使用共享的单一资源（例如麦克风或摄像头）时。

protected void onTopResumedActivityChanged(boolean topResumed) {
    if (topResumed) {
        // Top resumed activity
        // Can be a signal to re-acquire exclusive resources
    } else {
        // No longer the top resumed activity
    }
}

当我们使用了独占资源时就要用到这个方法。什么叫独占资源？麦克风、摄像头就是，这类资源同一时间只能给一个 Activity 使用。以摄像头使用为例，在Android10上，官方建议使用 CameraManager.AvailabilityCallback#onCameraAccessPrioritiesChanged()监听摄像头是否可用。
当收到Activity#onTopResumedActivityChanged(isTopResumed)回调，且，

isTopResumed = false 时，需要在此时判断是否释放独占资源，而不必在一失去焦点时就释放资源；
isTopResumed = true 时，可以申请独占的摄像头资源，原持有摄像头资源的应用将收到 CameraDevice.StateCallback#onDisconnected() 回调。
