2 倍流整流的低压大电流DC - DC变换器的结构分析

本文通过n 个倍流整流结构交错并联方式用以进一步减小纹波电流。给出了电路的开关信号波形和仿真模型， 并使用Pspice 仿真软件对该模型进行仿真， 取得满意效果。最后通过实验验证。这种结构特别适用于通信设备、计算机、宇航等领域的电源。

1 引言

近年来， 随着计算机微处理器的输入电压要求越来越低， 低压大电流DC - DC 变换器的研究得到了许多研究者的重视， 各种拓扑结构层出不穷，同步整流技术、多重多相技术、磁集成技术等也都应用于这个领域。笔者提出了一种交错并联的低压大电流DC - DC 变换器， 它的一次侧采用对称半桥结构， 而二次侧采用倍流整流结构。采用这种结构可以极大地减小滤波电容上的电流纹波， 从而极大地减小了滤波电感的大小与整个DC - DC 变换器的尺寸。这种变换器运行于48 V 的输入电压和100 kHz 的开关频率的环境。

2 倍流整流的低压大电流DC - DC变换器的结构分析

倍流整流低压大电流DC-DC 变换器的电路原理图如图1 所示， 一次侧采用对称半桥结构， 二次侧采用倍流整流结构， 在S1 导通时SR1 必须截止， L1 充电; 在S2 导通时SR2 必须截止， L2 充电，这样滤波电感电流就会在滤波电容上移项叠加。图2 给出了开关控制策略。

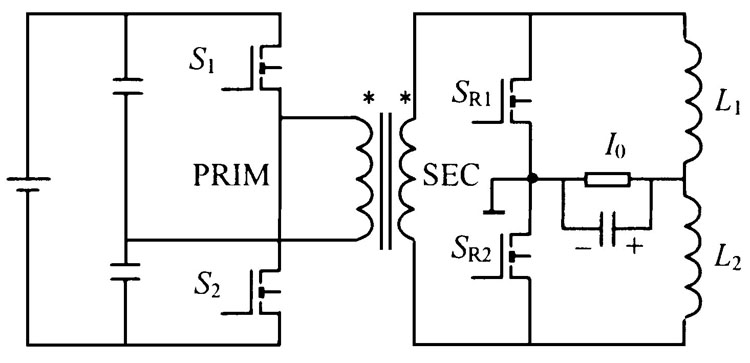

图1 倍流整流的低压大电流DC- DC变换器的电路原理图

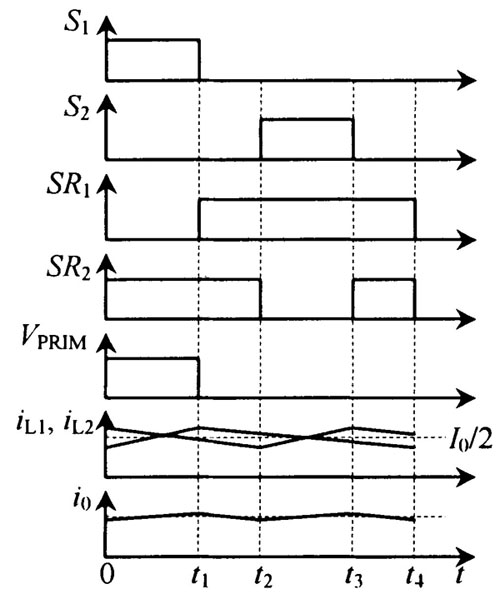

图2 开关的控制策略

通过以上分析可以看出， 倍流整流结构的二次侧2 个滤波电感电流在滤波电容上相互叠加， 从而
