研究一下我的电脑与接口

---

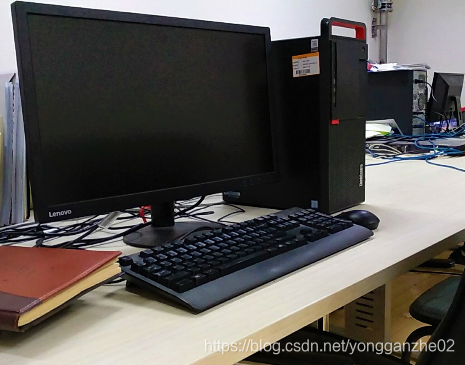

一、实验室台式机：

1.详细信息：

http://b2b.lenovo.com.cn/product/desktop/thinkcentre_M910t

2.电脑配置：

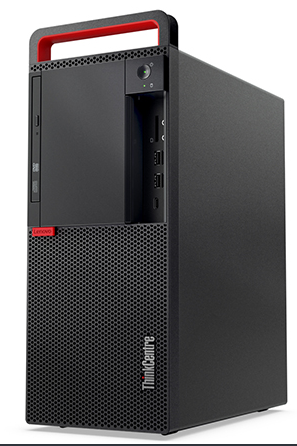

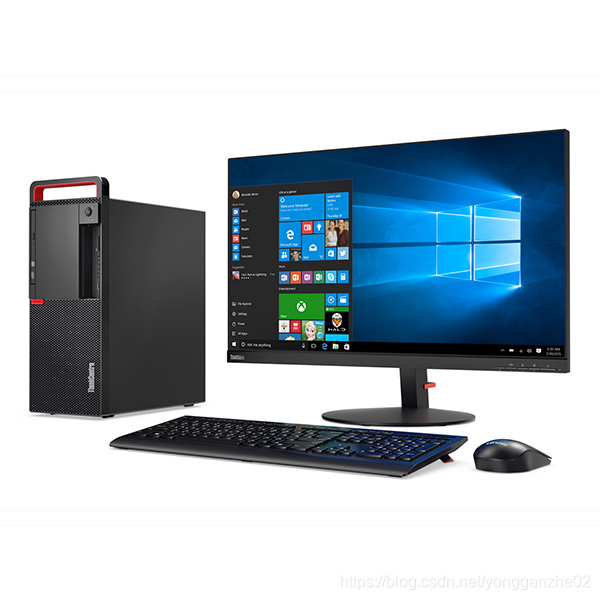

(1)台式机： ThinkCentre M910t-N000

(2)处理器： Intel 酷睿 i7

i7-7700(CORE i7 3.6G 8M缓存)

PS：
CPU参数如何读？
https://baijiahao.baidu.com/s?id=1611034529244767532&wfr=spider&for=pc
i7后面的数字是什么意思？https://zhidao.baidu.com/question/810764161613033012.html
四大CPU架构：https://blog.youkuaiyun.com/qq_41368963/article/details/79074513

(3)显卡：R7-350 2GB 128位独立显卡

PS：
显卡的性能主要看的是哪些参数？
https://zhidao.baidu.com/question/248165389.html?qbl=relate_question_2&word=%CF%D4%BF%A8%B2%CE%CA%FD%D6%F7%D2%AA%BF%B4%CA%B2%C3%B4
怎样选择一个显卡：
https://zhidao.baidu.com/question/575583374.html

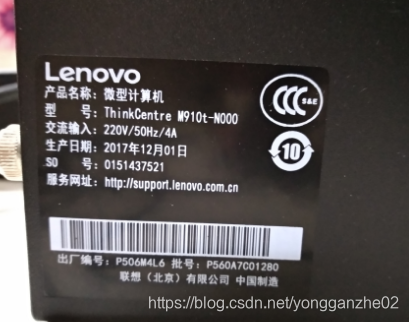

主机外壳上的名牌：

二、显示屏接口

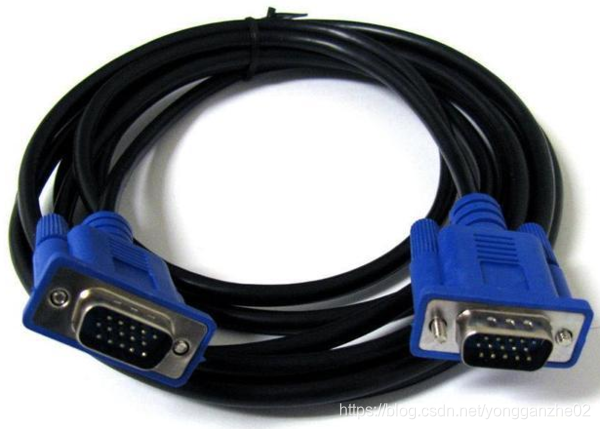

1.VGA接口

VGA接口最早可以追溯到1987年，VGA 接口有3排针脚，每排5个，共有15针。VGA接口采用的是模拟信号，这种信号有一个明显缺点，就是抗干扰能力弱。而大多数显示器采用的都是数字信号，模拟信号要经过多次信号转换才能被接受，这就导致了部分信号丢失，造成画面质量下降，因此VGA接口也就被淘汰。

PS1在这里插入代码片：VGA接口是RS232接口吗？不是
参考：https://zhidao.baidu.com/question/98345058.html

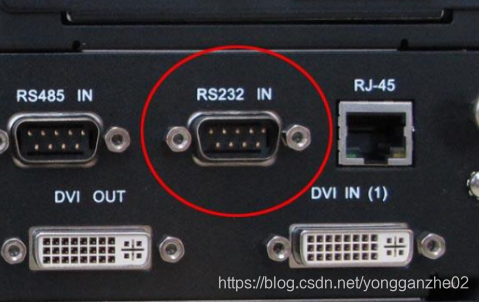

RS232接口

RS232接口是计算机上的通讯接口的一种。通常 RS-232 接口以9个引脚或是25个引脚的型态出现，一般计算机上会有两组 RS-232 接口，分别为 COM1 和 COM2。在进行串行通讯时，通讯双方都需要采用同一个标准接口，使不同的设备可以方便地连接起来正常通讯。RS-232接口就是目前最常用的一种串行通讯接口。

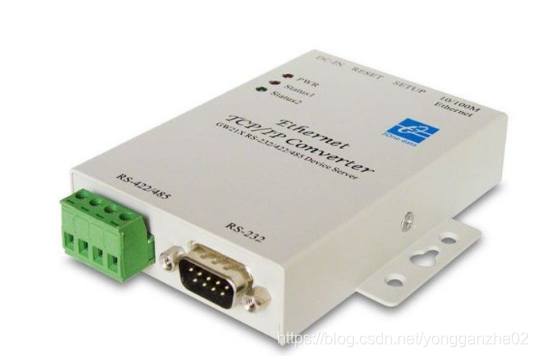

PS2：RS232和RS485通讯接口有什么区别？
参考：https://zhidao.baidu.com/question/381450152.html
参考：http://www.elecfans.com/emb/jiekou/20180418663969.html

RS-232与RS-485的区别在于：传输方式不同、传输距离不同、RS-232 只允许一对一通信。
1、传输方式不同。 RS-232采取不平衡传输方式，即所谓单端通讯. 而RS485则采用平衡传输，即差分传输方式。
2、传输距离不同。RS-232适合本地设备之间的通信，传输距离一般不超过20m。而RS-485的传输距离为几十米到上千米。
3、RS-232 只允许一对一通信，而RS-485 接口在总线上是允许连接多达128个收发器。

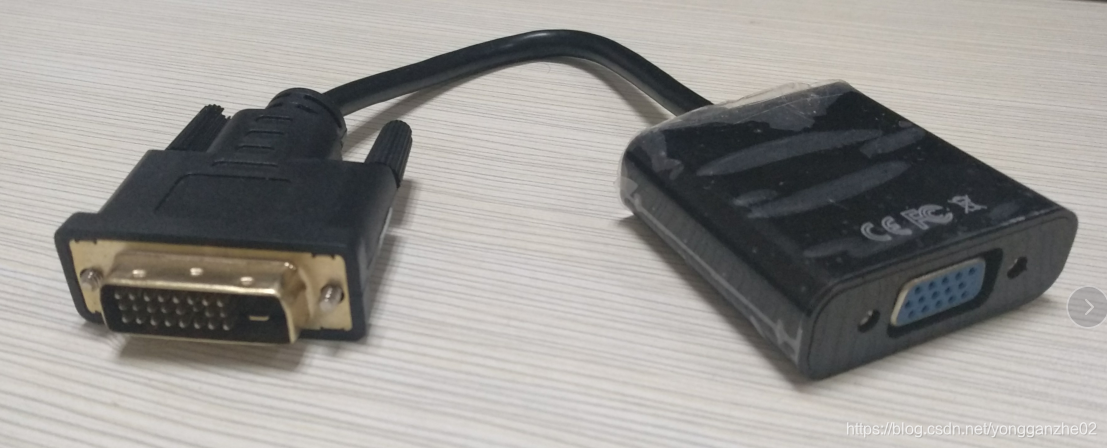

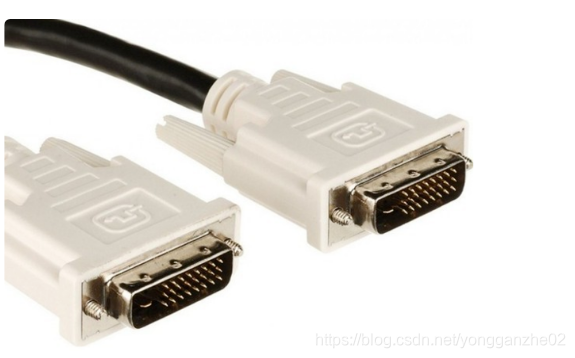

2.DVI 接口

随着液晶显示器的发展，传统的 VGA 接口已经不能满足用户的需求。由此诞生了DVI 接口，它可以实现长距离、高质量的数字信号传输，直到现在，很多显示器都还在使用DVI接口。DVI 接口的比较明显的缺点就是不支持传输音频信号，并且接口的体积很大，因此也慢慢地被淘汰了。

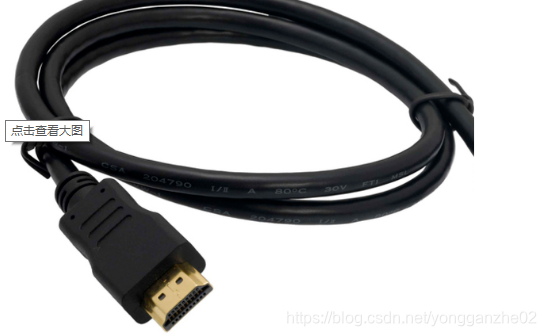

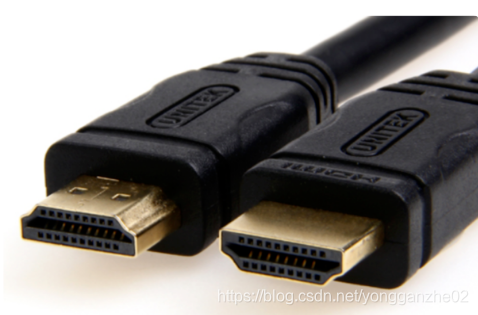

3.HDMI接口

HDMI，高清口，同时传播声音和影像，相比 DVI 接口支持了音频的输出，并且有着更高的带宽，也是目前最主流的视频输出接口。而且HDMI的接口也比较小，因此被广泛应用于电视机、显示器、笔记本电脑等设备上。HDMI使用最多的是 HDMI A Type，共有19针。

4.DP接口

目前新型的显示器，几乎都标配了DP接口，它可以算是 HDMI 接口的升级版，但是内部数据的传输方式与 DVI 和 HDMI 完全不同，有着更高的带宽。DP 接口已经逐渐成为了高端显示器必不可少的接口。它还有一种衍生的形式— Mini DP 接口，它是由苹果公司推出的，尺寸更小巧的 DP 接口。

三、网线

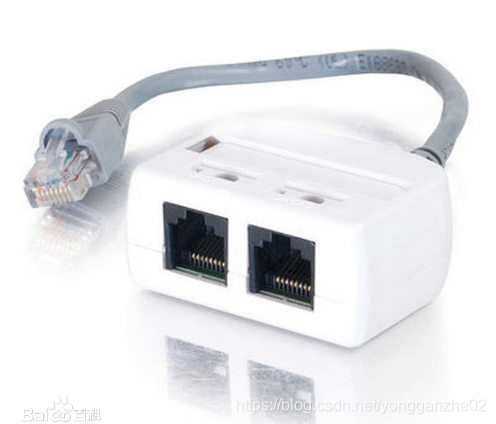

1.RJ-45

用于 以太网 (Ethernet 10/100/1000M UTP/STP接口)
常用于5类非屏蔽双绞线，也就是我们通常说的 网线 ，带水晶头的那种
RJ45也用于ISDN等其它接口,针脚定义不同。

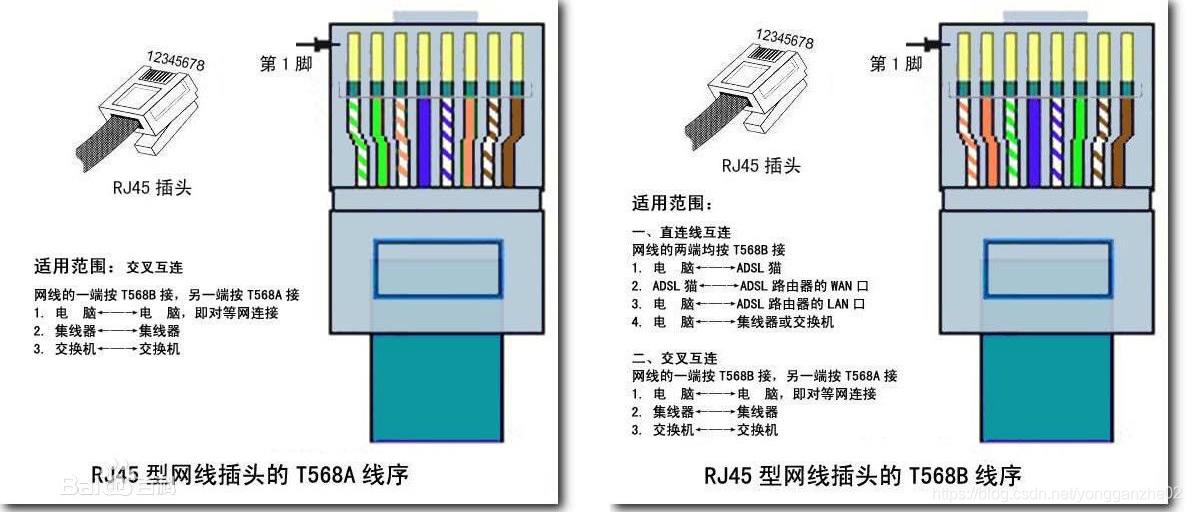

它有两种线序，多用T568B线序，直通线是B–B，交叉线是A–B：

2.RJ-48

外形和RJ-45一样，用于连接 T1或者E1¹ 串行线路,而不是以太网，
通常采用屏蔽双绞线;RJ-48还可以支持PIN3,PIN6做接地连接。

RJ45和RJ48线序相同,都是从左往右为87654321,但信号定义不同：
RJ45: 10/100M用1/2/3/6针. 1000M用全部8根针. 
RJ48: 一般常见为RJ-48C和RJ-48S,用1/2/4/5针

参考：
rj45和rj48的区别之处：https://wenku.baidu.com/view/76afc3f3f61fb7360b4c656a.html
rj45和rj48的有什么区别？http://www.elecfans.com/emb/jiekou/20171102574356.html
rj45和rj48的不同？http://www.rj45-tm.com/NewsShow.asp?NewsID=95

3.RJ-11

电话线接口水晶头

参考：
RJ45接口是什么以及RJ45和RJ11的区别https://www.jb51.net/diannaojichu/78231.html
RJ45水晶头和RJ11水晶头有什么区别？
http://www.elecfans.com/d/701015.html

4.光纤：

光纤传播光信号，网线传播电信号

参考：
如何区别光纤和宽带https://jingyan.baidu.com/article/14bd256eb36683bb6d2612da.html
光纤和网线有什么区别
https://zhidao.baidu.com/question/1930458401921035827.html?qbl=relate_question_3&word=%B9%E2%CF%CB%CD%F8%CF%DF

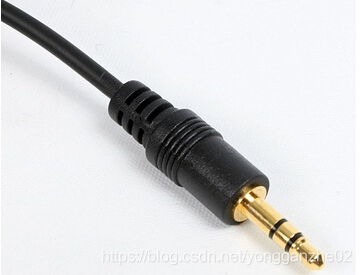

四、3.5mm耳机线

1.单声道耳机插头：

2.立体声耳机插头：

3.CTIA标准耳麦插头：国际标准

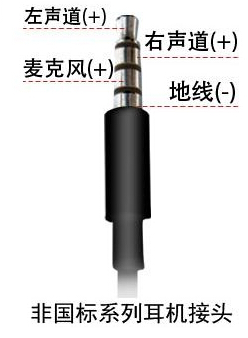

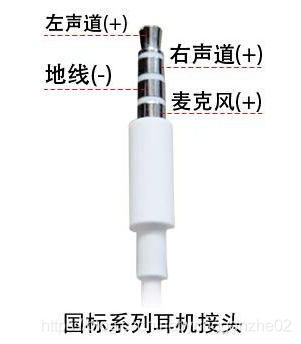

4.OMTP标准耳麦插头：国家标准

ps：如果OMTP和CTIA混用，耳机是兼容的，但是会有失真和串音，麦克风不能用

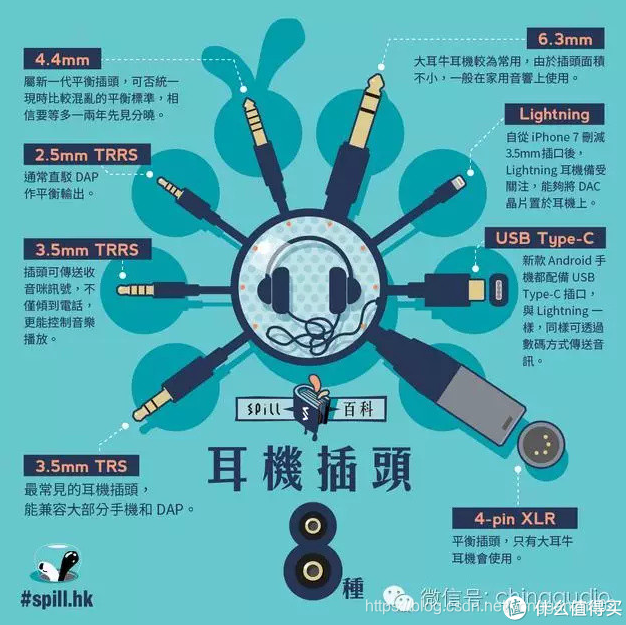

其他：

参考：https://post.smzdm.com/p/akm7p9ke/

---

1. T1和E1代表两种数据传输速率标准。
   T1是北美标准，支持1.544Mbps专线电话数据传输，由24条独立通道组成，每个通道的传输速率为64kbps,可用于同时传输语音和数据。
   E1与T1类似，使数据传输的欧洲标准，支持2 Mbps速度，由32条64kbps线路和2条信令和控制线路组成。
   T1、E1普遍用于企业专线与连接因特网的连接，以及因特网服务提供商（ISP）到骨干网的连接。 通常电话公司允许用户购买T1/E1中的一部分独立线路。
   T1、E1可以同轴也可以光纤，我国采用的是欧洲标准E1。 ↩︎
