STM32最小核心板使用HAL库ADC读取MCU温度(使用DMA通道)

Yoie

已于 2024-08-13 10:30:58 修改

阅读量722

点赞数 3

分类专栏： STM32开发笔记文章标签：单片机 stm32 嵌入式硬件

于 2024-03-21 22:37:46 首次发布

本文链接：https://blog.youkuaiyun.com/yoie01/article/details/136921746

版权

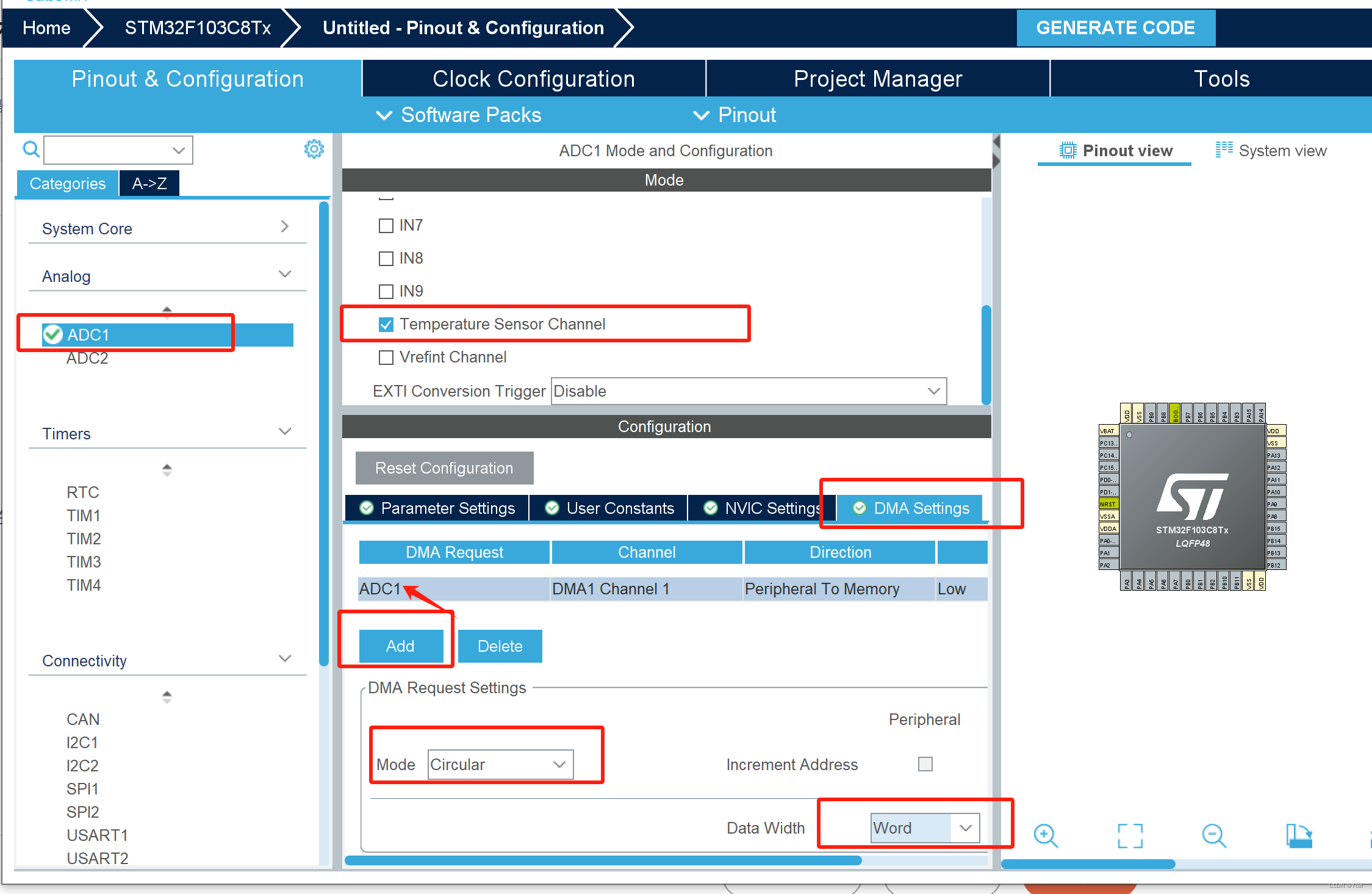

STM32自带CPU的温度数据，需要使用ADC去读取。因此在MX创建项目时如图配置：

模块初始化代码如下：

void MX_ADC1_Init(void)
{

  /* USER CODE BEGIN ADC1_Init 0 */

  /* USER CODE END ADC1_Init 0 */

  ADC_ChannelConfTypeDef sConfig = {0};

  /* USER CODE BEGIN ADC1_Init 1 */

  /* USER CODE END ADC1_Init 1 */

  /** Common config
  */
  hadc1.Instance = ADC1;
  hadc1.Init.ScanConvMode = ADC_SCAN_DISABLE;
  hadc1.Init.ContinuousConvMode = ENABLE;
  hadc1.Init.DiscontinuousConvMode = DISABLE;
  hadc1.Init.ExternalTrigConv = ADC_SOFTWARE_START;
  hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
  hadc1.Init.NbrOfConversion = 1;
  if (HAL_ADC_Init(&hadc1) != HAL_OK)
  {
    Error_Handler();
  }

  /** Configure Regular Channel
  */
  sConfig.Channel = ADC_CHANNEL_TEMPSENSOR;
  sConfig.Rank = ADC
