DeepSeek+Mermaid快速生成常用办公图表

Mermaid是一款基于JavaScript的图表生成工具，它允许用户通过简单的文本语法来创建流程图、时序图、甘特图、饼图、思维导图等多种类型的图表。Mermaid的语法简单易懂，类似于Markdown，使得图表创建变得像编写代码一样简单和直观。它广泛应用于软件开发、项目管理、教学培训、数据分析等多个领域，帮助用户以直观的方式展示复杂的信息和流程。

接下来介绍几种在日常办公中常用的图表类型，同时介绍如何让DeepSeek帮助我们快速生成Mermaid图表。

1、使用入门

Mermaid是纯文本，需要编辑器的支持才能显示表格。

推荐使用以下两种工具：

第一种、使用官方 Mermaid Live Editor：https://mermaid.live/edit。

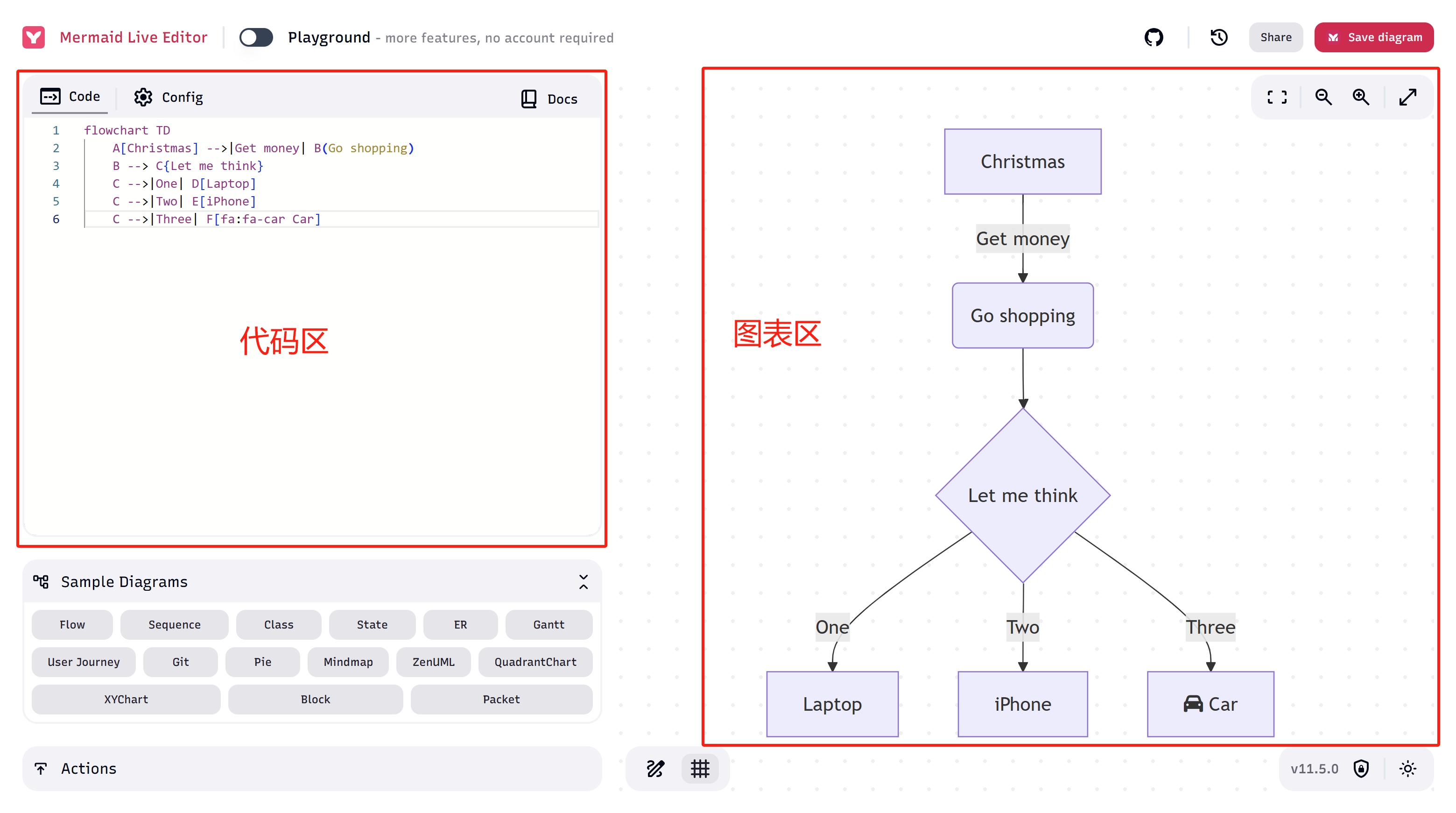

如下图，左侧为Mermaid代码区，右侧为图表区，在左侧输入代码后，右侧即可立即显示图表。

第二种：使用在线文档和知识库工具，比如语雀：https://www.yuque.com/

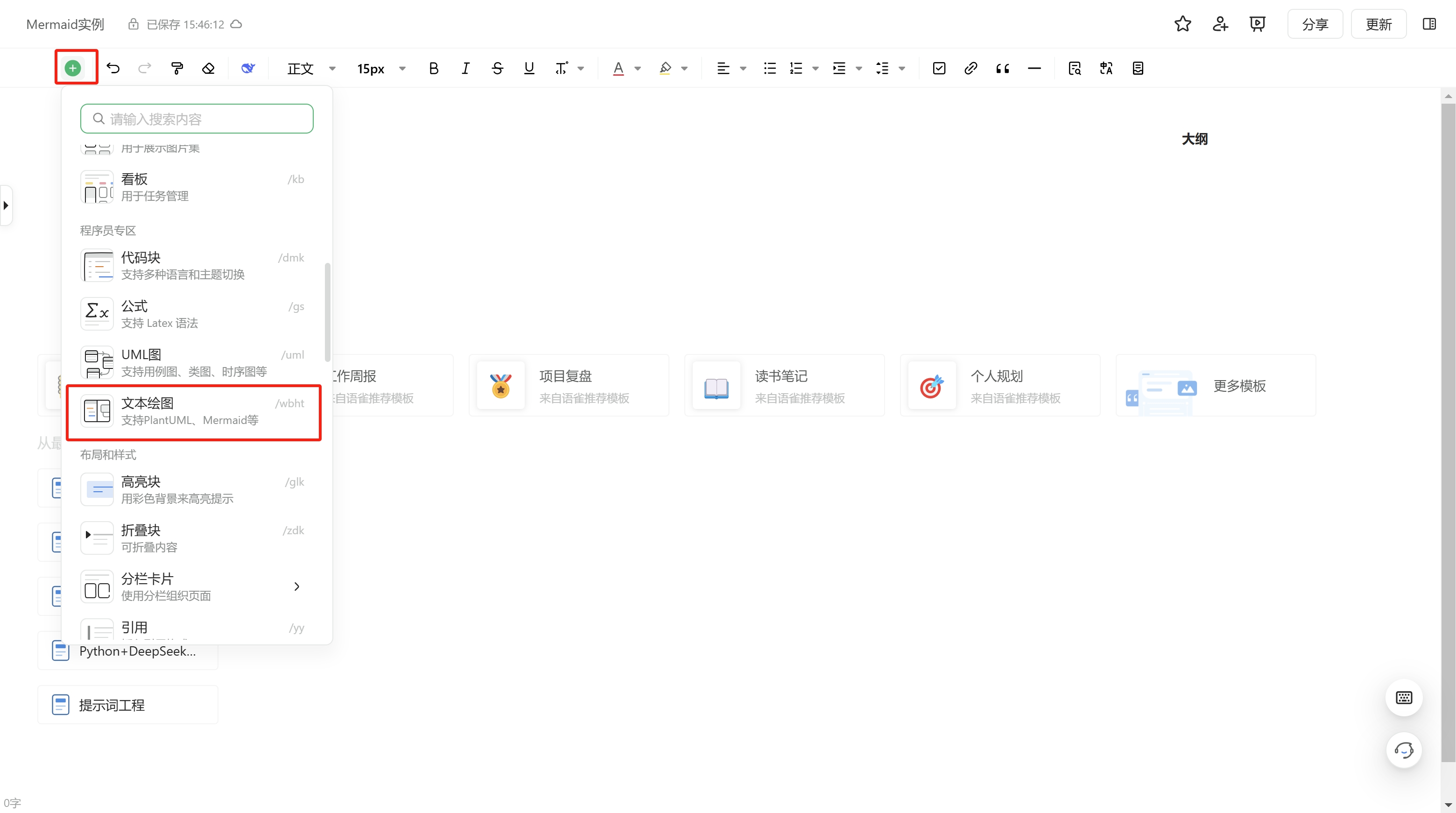

在任一文档页面，点击左上角的“+”按钮，选择“文本绘图”。然后在文本绘图窗口中选择图表类型为“Mermaid”，在左侧代码区输入Mermaid代码后，右侧即可立即显示图表。

2、饼图

饼图（Pie Chart），是一种常用的数据可视化工具。它通过将一个圆形划分成为若干个扇形区域，每个扇形区域代表一个数据类别，扇形的面积或角度大小与该类别在总体中所占的比例相对应，从而直观地展示不同类别在总体中的分布和比例关系。

应用场景：

• 市场调研：展示不同品牌、产品、服务在总体市场中的占比情况，帮助企业了解市场竞争格局。
• 销售分析：分析不同产品或服务在总销售额中的占比，为销售策略调整提供依据。
• 预算管理：展示各部门或项目在总预算中的分配情况，帮助管理者优化资源配置。
• 人口统计：展示不同年龄段、性别、职业等人口统计特征在总体中的分布情况。
• 满意度调查：展示用户对产品或服务的不同满意度级别的分布情况，为企业改进产品或服务提供参考。

DeepSeek指令：

我需要做一张各个部门成员数量分布的饼图，请帮我生成，输出Mermaid格式。

输出代码：

pie title 部门成员数量分布
    "技术部" : 45
    "市场部" : 30
    "人力资源部" : 15
    "财务部" : 10
    "客户服务部" : 25
    "产品部" : 20

效果：

3、流程图

流程图（Flowchart）是对某一问题的定义、分析或解法的图形表示，图中用各种符号来表示操作、数据、流向以及装置等。流程图由节点（几何形状）和边（箭头或线）组成，用于展示某个过程或系统中的步骤和相互关系。它是流经一个系统的信息流、观点流或部件流的图形代表，通过图形化的方式帮助人们理解和分析复杂的流程。

应用场景：

• 软件开发：用于描述程序的逻辑流程、算法的执行步骤以及系统组件之间的交互。
• 项目管理：帮助团队成员理清工作流程、任务分配和决策路径，确保项目按计划进行。
• 生产制造：优化生产流程，降低成本并提高效率，涵盖生产线设计、质量控制、供应链管理和设备维护等方面。
• 医疗保健：优化患者的治疗流程和医疗服务，提高医疗服务的质量和效率。
• 金融：用于业务流程的设计和改进，确保金融机构符合法规和合规性要求。
• 教育：设计课程结构、制定教学计划以及展示知识体系，帮助学生更好地理解学科内在的逻辑和层次结构。
• 营销：制定市场营销策略，追踪整个营销过程，识别潜在问题并及时调整策略。

DeepSeek指令：

针对员工请假的审批流程，生成流程图，输出Mermaid格式。

输出代码：

graph LR
    A[员工提交请假申请] --> B{申请类型}
    B -->|事假/病假| C[部门经理审批]
    B -->|年假/调休| D[系统自动审批]
    C --> E{是否通过?}
    D --> E
    E -->|通过| F{请假天数>3天?}
    E -->|拒绝| J[通知员工修改]
    F -->|是| G[总监审批]
    F -->|否| H[HR备案]
    G --> I{是否通过?}
    I -->|通过| H
    I -->|拒绝| J
    J --> A
    H --> K[完成归档]

效果：
