echart markline 标识线上增加文字的显示效果

echart 使用markline 标示线，增加标示线的文字显示，官方示例中没有，采用在标识线上增加一个散列点的方式来实现。

 function filldata() {

            var max = 65;
            var label = '温度预警线';
            $.showLoading("获取数据");
            $.post("AjaxFunction.aspx", { cmd: "listdata", ecode: equip.Code, eid: equip.Id }, function (data, status) {
                if (status == "success") {

                    $.hideLoading();
                    var msg = JSON.parse(data);
                    if (msg.status == 1) {
                        var datas = msg.result;
                        var xdata = new Array();
                        var ydata = new Array();
                        var edata = new Array();
                        var dLast;
                        var dFirst;
                        var dStart = null;
                        for (var i = 0; i < datas.length; i++) {
                            var d = datas[i];
                            var date = parseInt(d.RecordTime.replace(/\D/igm, ""));
                            //实例化一个新的日期格式，使用1970 年 1 月 1 日至今的毫秒数为参数
                            var newd = new Date(date);

                            xdata.push(GetJsTime(newd));
                            ydata.push(d.RecordValue1);
                            if (i == 0) {
                                dFirst = GetJsTime(newd);
                            }
                            //  if (dStart == null && (datas.length - i) <= 12) {
                            if (dStart == null) {
                                dStart = GetJsTime(newd);
                            }
                            dLast = GetJsTime(newd);
                            if (d.RecordValue1 > max) {
                                var m = new mpoint();
                                m.name = "超温：" + GetJsTime(newd);
                                m.xAxis = GetJsTime(newd);
                                m.yAxis = d.RecordValue1;
                                m.value = d.RecordValue1;
                                edata.push(m);
                            }
                        }
                        if (dStart == null) {
                            dStart = '2018-07-19';
                        }
                        // 指定图表的配置项和数据
                        var option = {
                            title: {
                                text: equip.OutCode + equip.Name + "(" + equip.unit + ")",
                                subtext: component.Name,
                                show: true,  //大标题
                                left: 'center'
                            },
                            toolbox: {
                                left: 'right',
                                feature: {

                                    restore: {},
                                    saveAsImage: {}
                                }
                            },
                            //用formatter回调函数显示单项数据内容
                            tooltip: {
                                trigger: 'item',
                                formatter: function (data) {
                                    return data.name + '<br/>' + data.seriesName + '：' + data.value;
                                }
                            },
                            label: {
                                show: true,
                                formatter: '{c}',
                                color: "black",
                                position: 'middle',/*****文字显示的位置**********/

                            },
                            labelLine: { show: true },
                            legend: {
                                data: ['监控数据']
                            },
                            xAxis: {
                                data: xdata
                            },
                            yAxis: {},
                            dataZoom: [{
                                startValue: dStart
                            },
                            {
                                type: 'slider'
                            }],
                            series: [{
                                name: '监测值',  //数据线
                                type: 'line',
                                data: ydata,
                                markPoint: {
                                    symbolSize: 25,       // 标注大小，半宽（半径）参数，当图形为方向或菱形则总宽度为symbolSize * 2
                                    itemStyle: {
                                        normal: {
                                            borderColor: '#87cefa',
                                            borderWidth: 1,            // 标注边线线宽，单位px，默认为1
                                            label: {
                                                show: false
                                            }
                                        },
                                        emphasis: {
                                            borderColor: '#1e90ff',
                                            borderWidth: 5,
                                            label: {
                                                show: false
                                            }
                                        }
                                    },
                                    effect: {
                                        show: true,
                                        shadowBlur: 0
                                    },
                                    data: edata
                                },
                                markLine: {
                                    symbol: ['none', 'none'], //标示线，虚线
                                    itemStyle: {
                                        normal: {
                                            lineStyle:
                                                {
                                                    type: 'dotted',
                                                    // color: 'red',
                                                    // type: 'solid'  //'dotted'虚线 'solid'实线

                                                },
                                            label:
                                                {
                                                    show: false,
                                                    //  position: 'center',
                                                    //  formatter: '{a}',
                                                }
                                        }
                                    },
                                    data: [
                                        {
                                            name: label,
                                            yAxis: max
                                        }
                                    ]
                                }
                            }, {
                                name:'标示线文字显示', //散列点实现，在线末端增加一个点
                                symbolSize: 1, //点大小，极小，不可见
                                label:
                                    {
                                        show: true,
                                        position: 'left',
                                        color: 'red',
                                        formatter: function (params) {
                                            str = "预警:" + max + "℃";

                                            return str
                                        },
                                    },
                                labelLine: {
                                    normal: {
                                        show: true
                                    }
                                },
                                data: [
                                    // [lasttime, 60],
                                    [dLast, max]
                                ],
                                type: 'scatter'
                            }
                            ]
                        };

                        // 使用刚指定的配置项和数据显示图表。
                        myChart.setOption(option);

                    } else {
                        $.toast("数据加载失败", "forbidden");
                    }
                } else {
                    $.hideLoading();
                    $.toast("网络通讯失败：status=" + status, "forbidden");
                }
            });
        }

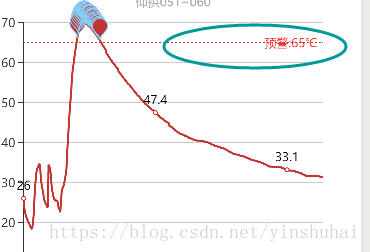

效果图如下：
