VRRP协议

目录

一.VRRP基本概述

1.作用

二.VRRP概念

三.VRRP相关配置命令

四.VRRP配置实现

---

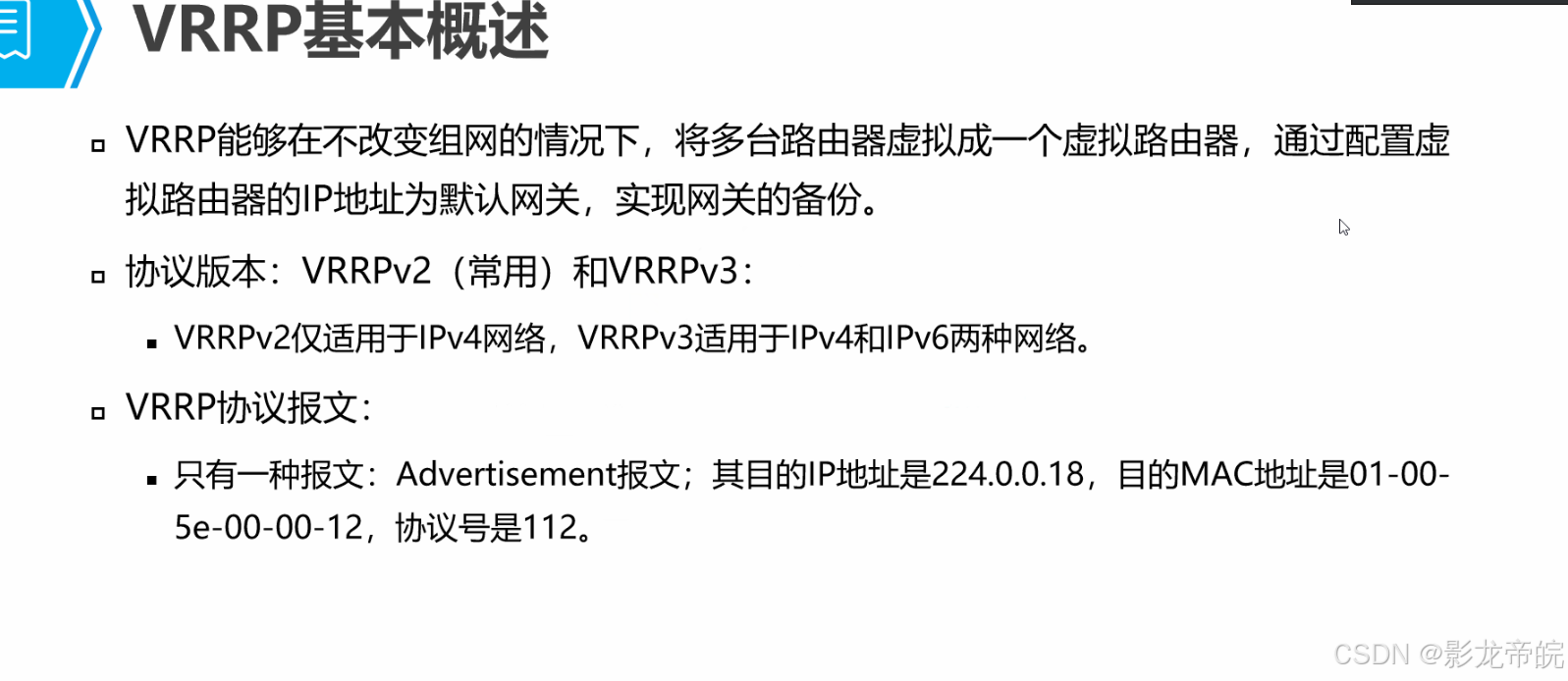

一.VRRP基本概述

1.作用

VRRP是一种路由器备份机制，防止网关路由器单点故障。保证网络主机的网关路由器故障

时，可及时由另一个路由器接替工作，从而保证网络的连续性和可靠性。

二.VRRP概念

1.VRRP组

由至少两个接入在同一个网络里的路由器组成

2.VRID

作为每一个VRRP组的唯一标识

3.虚拟路由器

由VRRP抽象生成出的逻辑路由器，此路由器上有虚拟IP和虚拟MAC

4.虚拟IP（VIP）

VRRP虚拟路由器的IP地址，是所有该网络主机的默认网关地址，VRRP组中由MASTER路由器承

载虚拟IP

5.虚拟MAC

VRRP虚拟路由器的MAC地址，格式为 00-00-5E-00-01-{VRID}

6.MASTER路由器

承载虚拟IP，实际负责接收该网络主机发送的数据并转发；定期给BACKUP路由器发送VRRP消息

告知自己的存活状态

7.BACKUP路由器

监听MASTER路由器发送的VRRP消息，当在超时时间范围内没有接收到VRRP报文，则会接替

MASTER路由器的工作

三.VRRP相关配置命令

1.MASTER
int g0/0/X   #进入网关接口配置
vrrp vrid 1virtual-ip <VIP>  # 设置一组    配置虚拟网关
vrrp vrid 1 priority 120  # 设置一组    配置优先级
vrrp vrid 1 preempt-mode timer delay 10  #延迟抢占 延迟10s
vrrp vrid 1 track interface <上行接口> reduced 30  #监听上行端口

2.BACKUP
int g0/0/X   #进入网关接口配置
vrrp vrid 1 virtual-ip <VIP>  # 设置一组    配置虚拟网关
vrrp vrid 1 priority 110  # 设置一组    配置优先级

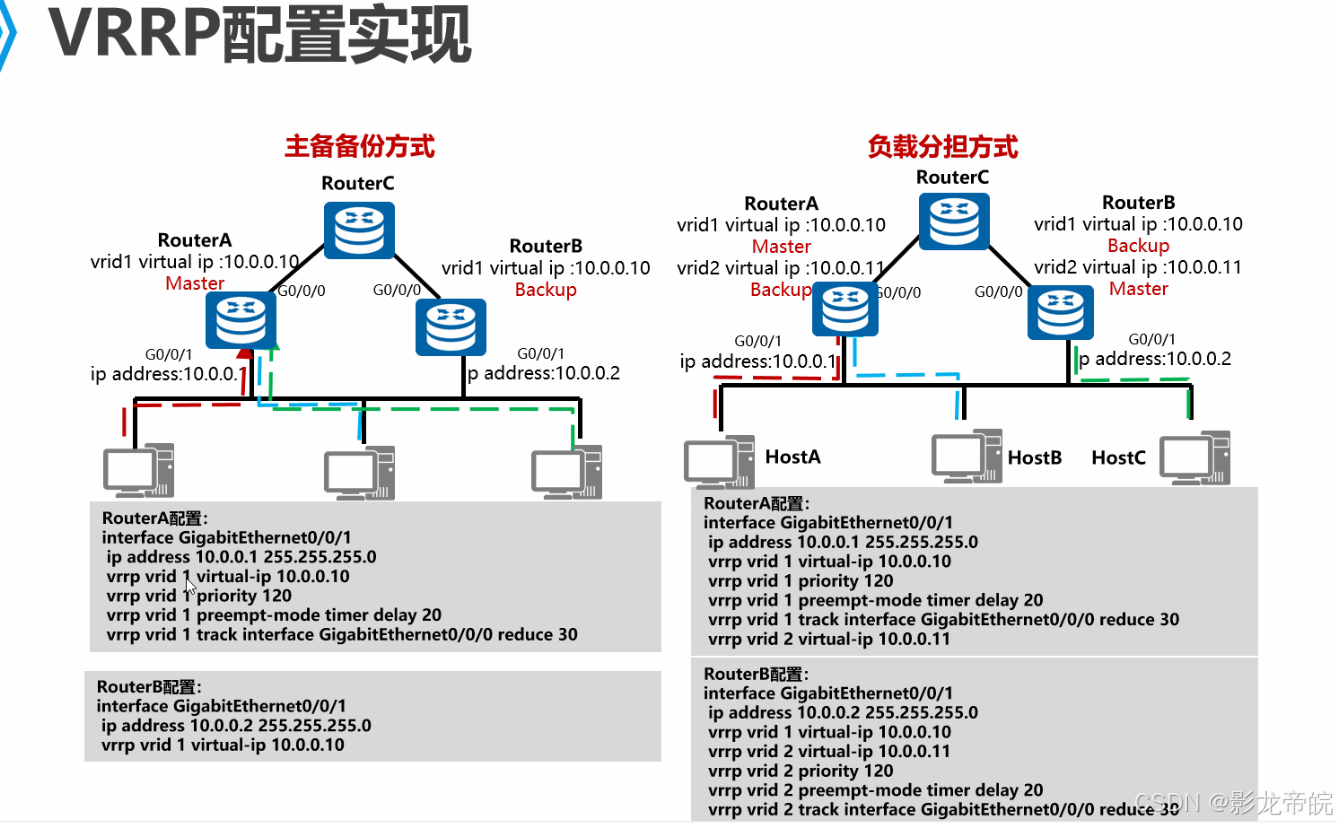

四.VRRP配置实现
