ROS双线ADSL不同网关按网段分流



[作者： lessf 来源： lunhui.net 时间： 2008-12-16QQ书签] 【 我来说两句 大 中 小】

建立PPP拨号，把其中一条拨号名命名为ADSL1，另一个命明为ADSL2，首先等待拨号成功。

设置参考图1:



拨号成功后，PPPOE会自动添加IP地址和网关，我们要做的就是，手动再添加一次这些地址，以配合脚本。
手动添加2个和PPP自动添加出来一样的IP，并标记为1和2，1为ADSL1的IP，2为ADSL2的IP：

绿色代表我们添加时取的数字，红框代表的是我们添加的内容,说简单点，就是复制一份自动分配得来的IP地址，然后做个标记

位置winbox-ip-addresses

设置如图2


下面是手动添加2个和PPP自动添加出来一样的router(称作外网网关)，并标记为1和2，1为ADSL1的外网网关，2为ADSL2的外网网关：

黑色代表我们添加时取的数字，红框代表的是我们添加的内容,说简单点，就是复制一份自动分配得来的外网网关，然后做个标记

位置winbox-ip-routes

设置如图3



添加完毕后,打开winbox-new terminal，复制下面的脚本，在终端上点右键，选paste

1.添加IP地址伪装

/ ip firewall nat
add chain=srcnat action=masquerade comment="" disabled=no



2.添加网段分流脚本,请手动修改红色部分

红色部分代表了192.168.1.1-192.168.1.120用ADSL1，192.168.1.121-192.168.1.240用ADSL1

修改完毕后，复制修改后的内容，在终端上paste


/ ip firewall mangle
add chain=prerouting src-address=192.168.1.1-192.168.1.120 action=mark-routing new-routing-mark=1 passthrough=yes /
    comment="" disabled=no
add chain=prerouting src-address=192.168.1.121-192.168.1.240 action=mark-routing new-routing-mark=2 passthrough=yes /
    comment="" disabled=no
add chain=postrouting protocol=tcp tcp-flags=syn action=change-mss new-mss=1400 comment="" disabled=no

3.添加ADSL掉线后自动添加新IP和网关脚本

位置winbox-system-script 点“+ ”号，改name为script，然后复制下面的脚本到source里,添加完毕后效果如图4

:local assign-address
:local new-address
:local status
:local x
:set x 2
:for i from=1 to=$x do={
    :set status [/interface get [/interface find name=("ADSL" . $i)] running]
    :if ($status=true) do={
     :set new-address [/ip address get [/ip address find dynamic=yes interface=("ADSL" . $i)] address]
     :set new-address [:pick $new-address 0 ([:len $new-address] -3)]
     :set assign-address [/ip address get [/ip address find dynamic=no interface=("ADSL" . $i)] address]
     :set assign-address [:pick $assign-address 0 ([:len $assign-address] -3)]
        :if ($assign-address != $new-address) do={ /ip address set [/ip address find comment=$i] address=$new-address network=$new-address broadcast=$new-address
        /ip route set [/ip route find comment=$i] gateway=$new-address
        /ip route set [/ip route find comment=$i] gateway=$new-address
       }
   }
}






4.添加脚本计划任务

10秒钟运行一次script脚本，就是上面那个，来防掉线！！

/ system scheduler
add name="task" on- EVEnt=script start-date=jan/01/1970 start-time=00:00:00 interval=10s comment="" /
    disabled=no

router os 双线adsl负载均衡配置过程	作者：红易网络    发表时间： 2007-12-28

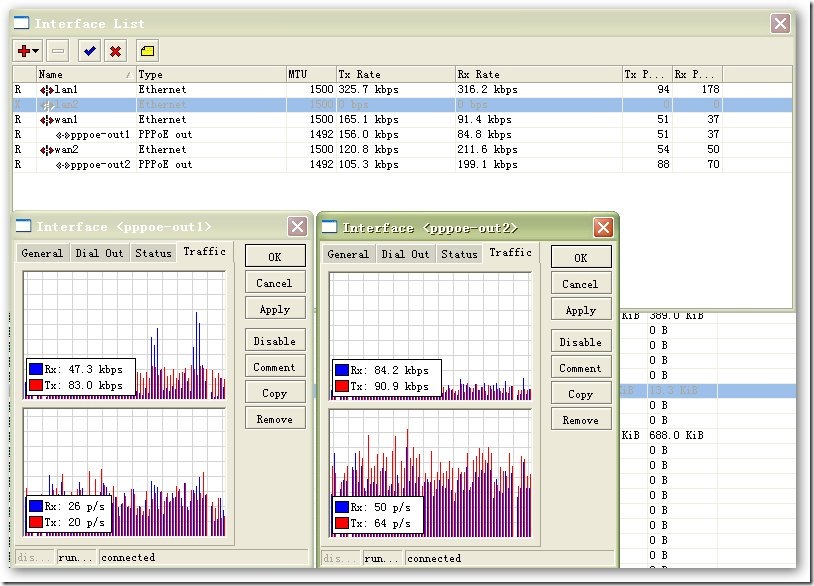

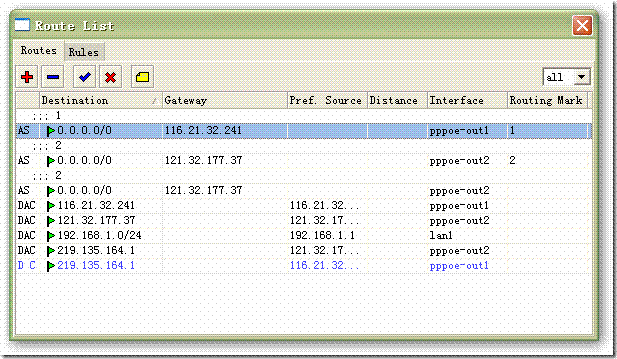

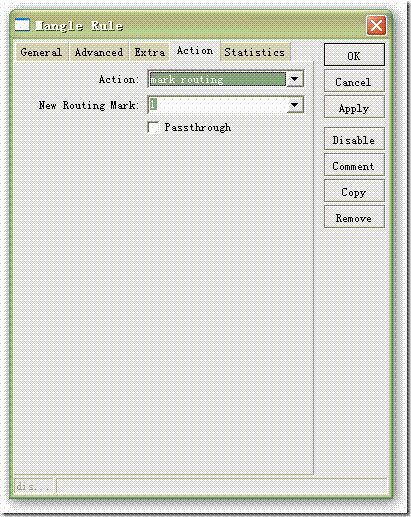

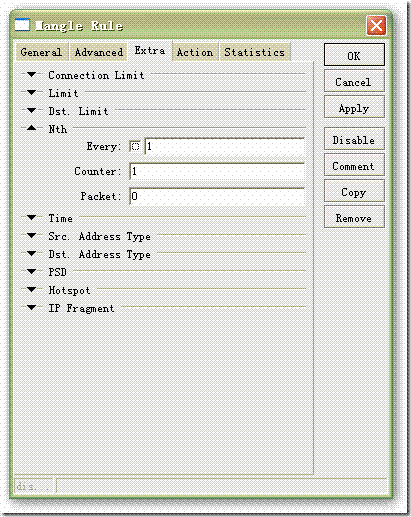

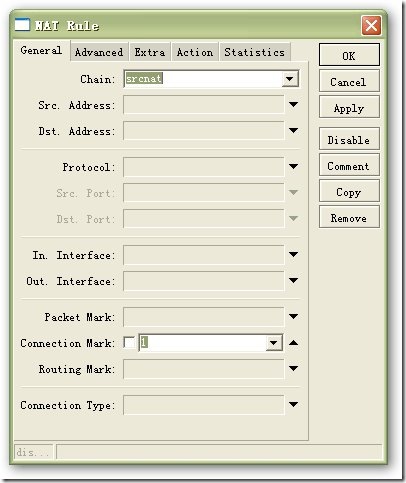

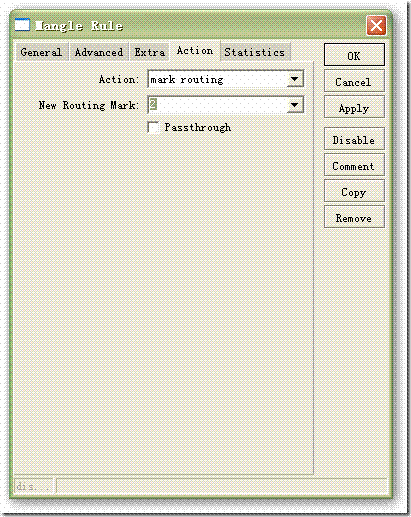

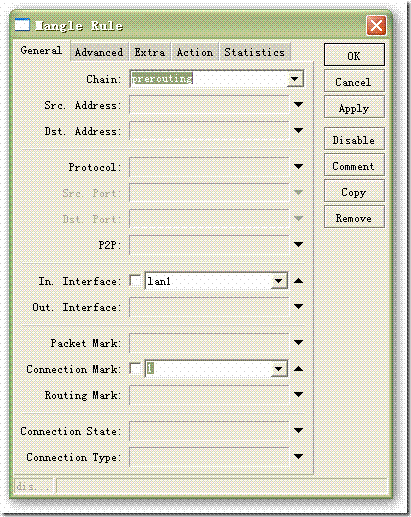

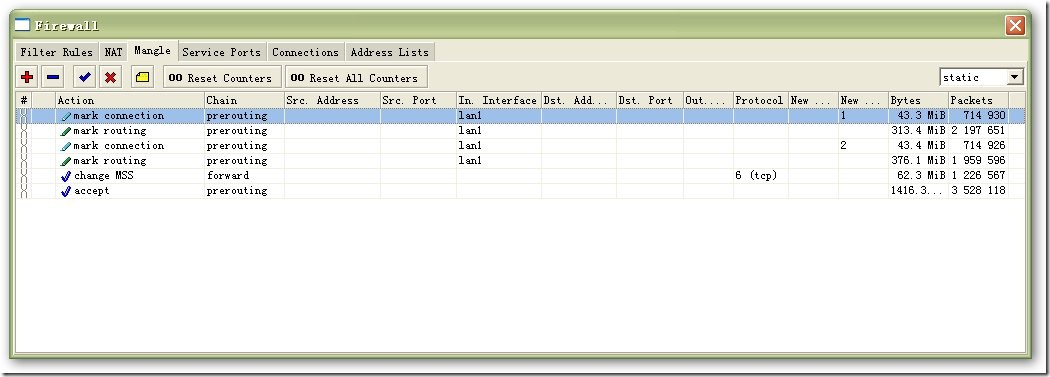

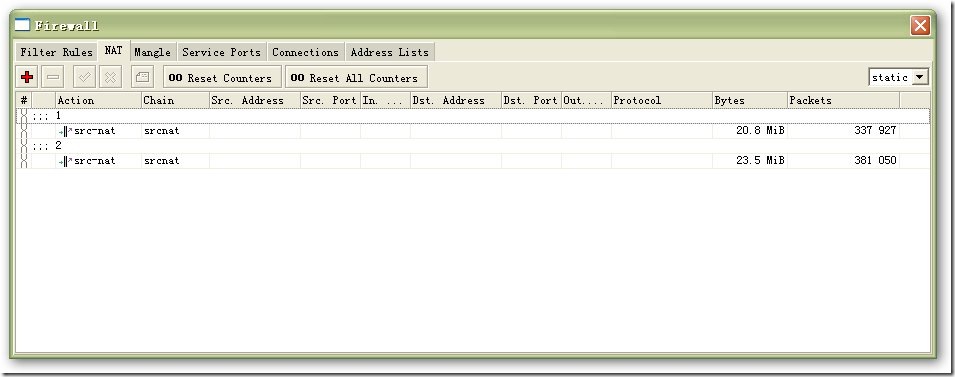

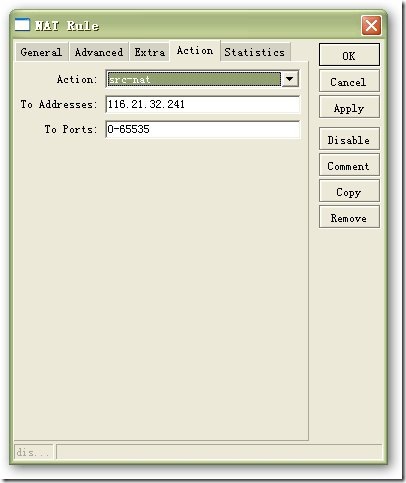

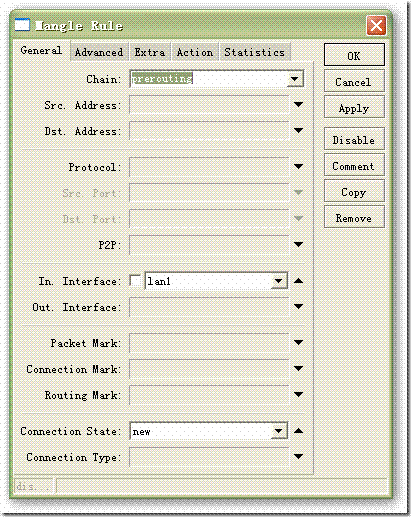

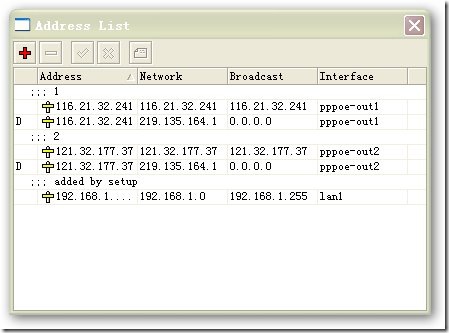

※广告3※   先来看看配置之后的效果图   以下是详细配置过程： 1 标记连接和路由 配置mangle后的效果图 以下是详细配置过程   2 配置网关（此步之前需要先配置好pppoe，配置过程请到论坛上找） 由下图可知，我加了2条规则，分别对应两个pppoe获得的地址，特点是address=network=broadcast。 这样做的目的是让ros能够根据这里所设的网关分别路由。 注意comment中的1和2，再运行脚本时要用到。   3 配置srcnat（ip伪装） 总配置效果图，注意comment的设置，在运行脚本时要用到   配置截图：   4 配置路由 总配置效果图，注意comment的设置，在运行脚本时要用到 可以看到，我在路由表中加入了3条规则，前两条分别对应于在mangle中设置的两个路由标记 另外一条没有路由标记，官方解释说是用于路由被标记之外的ros本身的包，具体什么意思我也没有彻底明白 5 加入防adsl掉线脚本 再到system->schedulerl加入: :local assign-address :local new-address :local status :local x :set x 2 :for i from=1 to=$x do={     :set status [/interface get [/interface find  name=("pppoe-out" . $i)] running]     :if ($status=true) do={      :set new-address [/ip address get [/ip address find dynamic=yes interface=("pppoe-out" . $i)] address]      :set new-address [:pick $new-address 0 ([:len $new-address] -3)]      :set assign-address [/ip address get [/ip address find dynamic=no interface=("pppoe-out" . $i)] address]      :set assign-address [:pick $assign-address 0 ([:len $assign-address] -3)]         :if ($assign-address != $new-address) do={ /ip address set [/ip address find comment=$i] address=$new-address network=$new-address broadcast=$new-address         /ip route set [/ip route find comment=$i] gateway=$new-address         /ip fir nat set [/ip fir nat find comment=$i] to-addresses=$new-address         /ip route set [/ip route find comment=$i] gateway=$new-address        }    } }
